Hardware-in-the-Loop (HIL): ทดสอบ PLC ของจริงบนโรงงานเสมือน ก่อนถึงวันเดินเครื่องจริง

ทำไมสายการผลิตใหม่ถึงพังตอนเดินเครื่องครั้งแรก — ทั้งที่ PLC ผ่านการทดสอบมาแล้ว?

คำถามนี้เราได้ยินจากหัวหน้าโรงงานหลายท่าน ทุกครั้งที่มีการติดตั้งสายการผลิตใหม่หรือทำ Major Upgrade ระบบควบคุม ทีม Automation ทดสอบ PLC Logic บน Desktop Simulation จนผ่านทุก Case แต่พอถึงวันเดินจริง ปัญหาก็ยังมาถึง: Sensor ที่ต่อสลับขั้ว, Noise บนสาย Analog, ค่า Scaling ผิด, หรือ Interlock ที่ทำงานตอนที่ไม่ควรทำงาน

สาเหตุอยู่ที่ “ช่องว่าง” ระหว่างโลกจำลองกับโลกจริง Desktop Simulation ทดสอบแค่ Logic ภายในตัว PLC เท่านั้น แต่ไม่ได้ทดสอบ ตัวฮาร์ดแวร์จริงร่วมกับ พฤติกรรมจริงของเครื่องจักรพร้อมกัน วิธีแก้ที่อุตสาหกรรมยุโรปและอเมริกาใช้มานานกว่า 20 ปีคือ Hardware-in-the-Loop (HIL) Simulation — และตอนนี้กำลังกลายเป็นมาตรฐานใหม่ของการทำ Virtual Commissioning ในโรงงานเอเชียด้วยเช่นกัน

HIL คืออะไร: เอาของจริงมาต่อกับโรงงานเสมือน

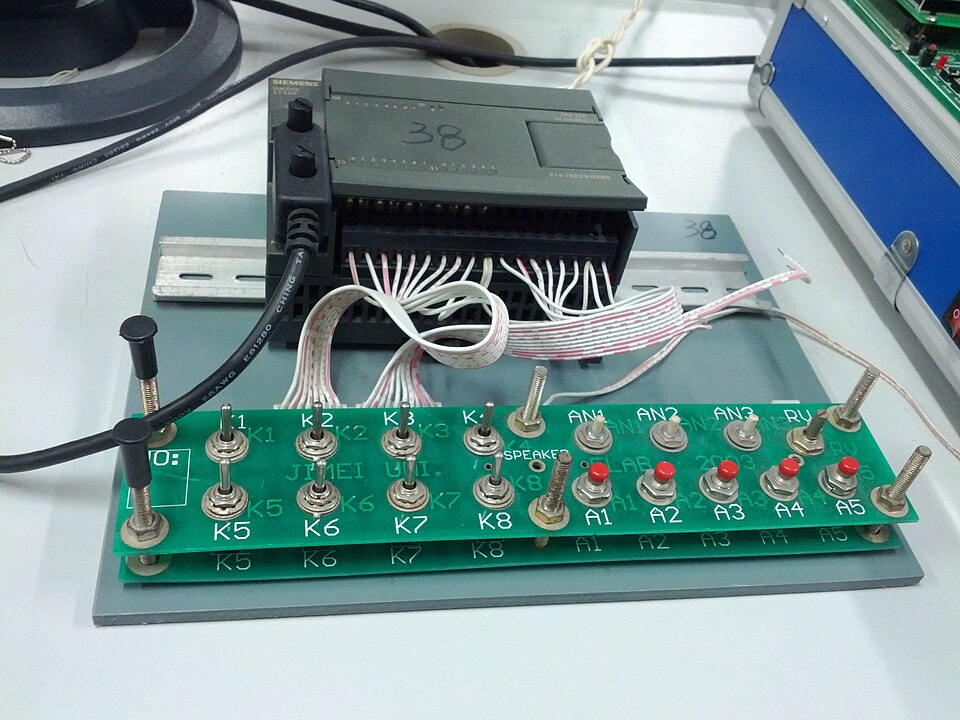

หัวใจของ HIL นั้นเรียบง่าย: เอา ตัวควบคุมจริง (PLC, VFD, Motion Controller) มาวางบนโต๊ะทดสอบ แล้วต่อเข้ากับ Real-Time Simulator ที่รันโมเดลคณิตศาสตร์ของเครื่องจักรและกระบวนการผลิตทั้งสาย ตัว Simulator จะปลอมตัวเป็น “โรงงานเสมือน” ที่ส่งสัญญาณ Sensor กลับมาที่ PLC ผ่านทาง I/O จริง ทั้ง Analog 4–20 mA, Digital 24VDC, และโปรโตคอล Industrial Ethernet

สิ่งที่เกิดขึ้นคือ Closed Loop ที่สมบูรณ์: PLC สั่งปิดวาล์ว → Simulator คำนวณการไหลและแรงดันตาม Physics แล้วส่งค่า Sensor ใหม่กลับมา → PLC เห็นค่าเปลี่ยนแล้วตัดสินใจต่อ ทุกอย่างเกิดขึ้นแบบ Real-Time ในหน่วยมิลลิวินาที เหมือนเครื่องจักรจริงนั่นอยู่ตรงหน้า

สถาปัตยกรรม 3 ส่วนของระบบ HIL

เมื่อไหร่ต้องใช้ FPGA — กฎเบอร์ 2 ของ Simulation Bandwidth

ข้อจำกัดทางเทคนิคที่สำคัญที่สุดของ HIL คือความเร็วในการคำนวณ โมเดลต้อง “จบ” ภายในทุก Time Step ไม่เช่นนั้น Loop จะพัง กฎที่วิศวกร HIL ใช้กันคือ สัญญาณที่ต้อง Emulate ได้ถี่แค่ไหน ตัว Simulator ต้องแรงกว่านั้นราว ๆ 100 เท่า (สอง Order of Magnitude)

ตัวอย่างคลาสสิกคืองาน Power Electronics: สัญญาณ PWM และกระแส Phase ของ Inverter วิ่งในหน่วย หลักร้อย kHz ซึ่งเกินขีดความสามารถของ CPU ทุกตัว ทางออกคือย้ายโมเดลชิ้นนั้นลงไปรันบน FPGA ที่ทำงานในช่วง MHz — เทคนิคเดียวกันที่ใช้ทดสอบ BMS ของแบตเตอรี่รถยนต์ไฟฟ้าจนถึงระดับ Cell รายใน

ตัวเลขที่โรงงานควรรู้จากงาน HIL ระดับโลก

• ระบบลิฟต์ระดับโลก ใช้แนวคิด “Tower in a Box” — จำลองหอทดสอบลิฟต์ทั้งหอใน HIL Rack เดียว ผลลัพธ์: การทดสอบ Software Release เต็มรูปแบบที่เคยใช้เวลา 4 สัปดาห์ เหลือเพียง 1 คืน (ข้อมูลจาก Case Study ของผู้ผลิตลิฟต์รายใหญ่ เผยแพร่ผ่านผู้ให้บริการ Real-Time Simulator ชั้นนำ)
• การทดสอบโปรโตคอล: Industrial Ethernet Simulator ยุคใหม่จำลองอุปกรณ์ได้สูงสุด 32 โหนด (เช่น PROFINET Slave) ในเครื่องเดียว — เพียงพอสำหรับทดสอบครึ่งหนึ่งของ Cell การผลิตขนาดกลางทั้งหมดโดยไม่ต้องมีฮาร์ดแวร์จริงแม้แต่ชิ้นเดียว
• การซิงก์หลายเครื่อง: เมื่อ HIL ขยายเป็นฟาร์มหลาย Rack การใช้ Precision Time Protocol (PTP) ตามมาตรฐาน IEEE 1588 ช่วยให้หลาย Simulator แชร์นาฬิกาเดียวกัน ทดสอบกระบวนการที่กระจายอยู่หลายจุดพร้อมกันได้

จาก HIL สู่ Continuous Integration — แนวโน้มที่กำลังมา

ขั้นถัดไปที่โรงงานชั้นนำกำลังทำคือต่อ HIL เข้ากับกระบวนการพัฒนาซอฟต์แวร์แบบ CI (Continuous Integration) ทุกครั้งที่วิศวกรแก้ PLC Logic แล้ว Commit ขึ้น Repository ระบบจะรัน Regression Test บน HIL อัตโนมัติทันที — ไม่ต้องรอผู้ทดสอบมานั่งกดทีละ Case ประโยชน์คือพบ Bug ตั้งแต่วันที่มันถูกสร้าง ไม่ใช่ตอนเดินเครื่องจริง

อัปเดตตุลาคม 2026: แนวโน้ม Power Hardware-in-the-Loop (Power-HIL) ขยายตัวชัดเจนในไทย — สถาบันและศูนย์ฝึกอบรมด้านพลังงานจัด workshop เชิงปฏิบัติการเรื่องชุดจำลองระบบไฟฟ้าแบบเวลาจริงด้วย Power HIL ต่อเนื่องในไตรมาสสุดท้ายของปี สะท้อนว่าความต้องการทดสอบระบบไฟฟ้า/พลังงานหมุนเวียนบนสภาพจำลองก่อนหน้างานจริง กำลังเป็นทักษะมาตรฐานใหม่ของวิศวกรไฟฟ้าอุตสาหกรรม

หลักคิดสำคัญ: HIL ไม่ได้แพงเพราะฮาร์ดแวร์ แต่ “แพง” เพราะต้นทุนโอกาสของโรงงานที่ไม่ได้ทดสอบ — ความเสียหายจากการหยุดสายการผลิต 1 วันของโรงงานขนาดกลาง มักมีมูลค่าสูงกว่าการลงทุนกับชุดทดสอบทั้งชุดหลายเท่า

Key Takeaways

1. HIL คือการทดสอบความจริงครึ่งหนึ่ง — ฮาร์ดแวร์ควบคุมจริง + เครื่องจักรเสมือน ลบช่องว่างระหว่าง Desktop Simulation กับการเดินเครื่องจริง
2. กฎ 100 เท่า — Simulator ต้องเร็วกว่าสัญญาณที่ Emulate ประมาณ 2 Order of Magnitude; งานเร็วๆ ต้องใช้ FPGA รันในระดับ MHz
3. ผลลัพธ์ที่พิสูจน์แล้ว — Release Test จาก 4 สัปดาห์ เหลือ 1 คืน; จำลอง PROFINET ได้ถึง 32 โหนดต่อเครื่อง; ซิงก์หลาย Rack ด้วย PTP/IEEE 1588
4. ประหยัดได้ตั้งแต่วันแรกของโปรเจกต์ — ทดสอบก่อนเครื่องจักรมาถึงหน้างาน ลดเวลารอ Dyno/Power Lab และลดความเสี่ยงเสียหายของอุปกรณ์ต้นแบบ
5. ทิศทางอนาคตคือ HIL + CI — ต่อเข้า Pipeline ให้ทุก Commit ถูกทดสอบอัตโนมัติ 24/7 โดยไม่ต้องมีคนเฝ้า
6. เหมาะที่สุดกับโปรเจกต์ Virtual Commissioning — โรงงานที่ต้องการลดเวลา Commissioning และลดความเสี่ยง Startup ควรพิจารณา HIL ตั้งแต่เฟส Design

ทีมงาน Honey Corporation มีประสบการณ์ติดตั้งระบบควบคุมและทำ Virtual Commissioning ในโรงงานอุตสาหกรรมหลากหลายประเภท ทั้งงานระบบ SCADA ระบบ IoT Monitoring และการเชื่อมต่อ PLC จากหลายตระกูลเข้าด้วยกัน เราเข้าใจดีว่าจุดที่โปรเจกต์มักล้มไม่ใช่ Logic แต่เป็น Integration — และ HIL คือเครื่องมือที่ช่วยพิสูจน์ Integration นั้นก่อนถึงวันเดินเครื่องจริง
