Partial Discharge Monitoring: ฟังเสียงกระซิบของฉนวนก่อนที่ตู้สวิตช์เกียร์ MV จะกลายเป็นหน้าข่าว

ไฟดับทั้งโรงงานตอนกลางคืน ปฏิบัติการผลิตหยุดนิ่ง 6-8 ชั่วโมง เสียหายของวัตถุดิบในกระบวนการ และค่าแรงช่างกะดึก — นี่คือราคาที่โรงงานหลายแห่งจ่ายไปก่อนจะรู้จักคำว่า Partial Discharge (PD) หรือ “การคายประจุบางส่วน” ปรากฏการณ์เงียบๆ ที่เกิดขึ้นภายในระบบฉนวนของตู้สวิตช์เกียร์แรงกลาง (MV Switchgear) ทุกครั้งที่ความเครียดไฟฟ้า (Electrical Stress) มากกว่าที่ฉนวนจะรับไหว แต่ยังไม่ถึงจุดลัดวงจรเต็มรูปแบบ

จุดสำคัญคือ PD เกิดขึ้น เป็นเดือนหรือเป็นปีก่อนความเสียหายรุนแรงเกิดขึ้นจริง — IEEE และ CIGRE รายงานมาต่อเนื่องว่าการเสื่อมสภาพของฉนวนเป็นหนึ่งในสาเหตุอันดับต้นๆ ของความล้มเหลวของสวิตช์เกียร์แรงกลาง และ PD Monitoring แบบถาวร (Online Continuous Monitoring) ช่วยให้ทีมไฟฟ้าเห็นสัญญาณตั้งแต่ระยะแรก ที่ซ่อมแซมยังเป็นเรื่อง “วางแผน” ไม่ใช่ “ดับเพลิง”

PD คืออะไร — และทำไมต้องวัดเป็นหน่วย pC

PD คือประกายไฟจิ๋วที่เกิดใน “ช่องโหว่” ของฉนวน เช่น ฟองอากาศติดในเรซิน (Void) รอยต่อที่หลุดร่อน หรือขอบแหลมของตัวนำที่สนามไฟฟ้าเข้มข้นเกินไป แต่ละครั้งที่ประกายเกิด มันปล่อยประจุออกมาเป็นพัลส์สั้นๆ (นาโนวินาที) ที่วัดได้เป็น picocoulomb (pC) ตามมาตรฐาน IEC 60270 ซึ่งเป็นเกณฑ์สากลของการวัด PD แบบดั้งเดิม (Conventional PD Measurement)

แต่ปริมาณประจุเพียงอย่างเดียวไม่พอตัดสิน ตัวชี้วัดที่สำคัญไม่แพ้กันคือ อัตราการเพิ่มขึ้นของ PD Activity ตามเวลา (Trend) — ตู้ที่ PD คงที่ 200 pC มาสามปี กับตู้ที่กระโดดจาก 100 เป็น 800 pC ในสองเดือน คนละเรื่องกันสิ้นเชิง ระบบมอนิเตอริ่งสมัยใหม่จึงเน้นเก็บแนวโน้มต่อเนื่องแทนการดูค่าจุดเดียว (Spot Measurement)

3 เทคโนโลยีเซ็นเซอร์หลัก: TEV, UHF และ Acoustic

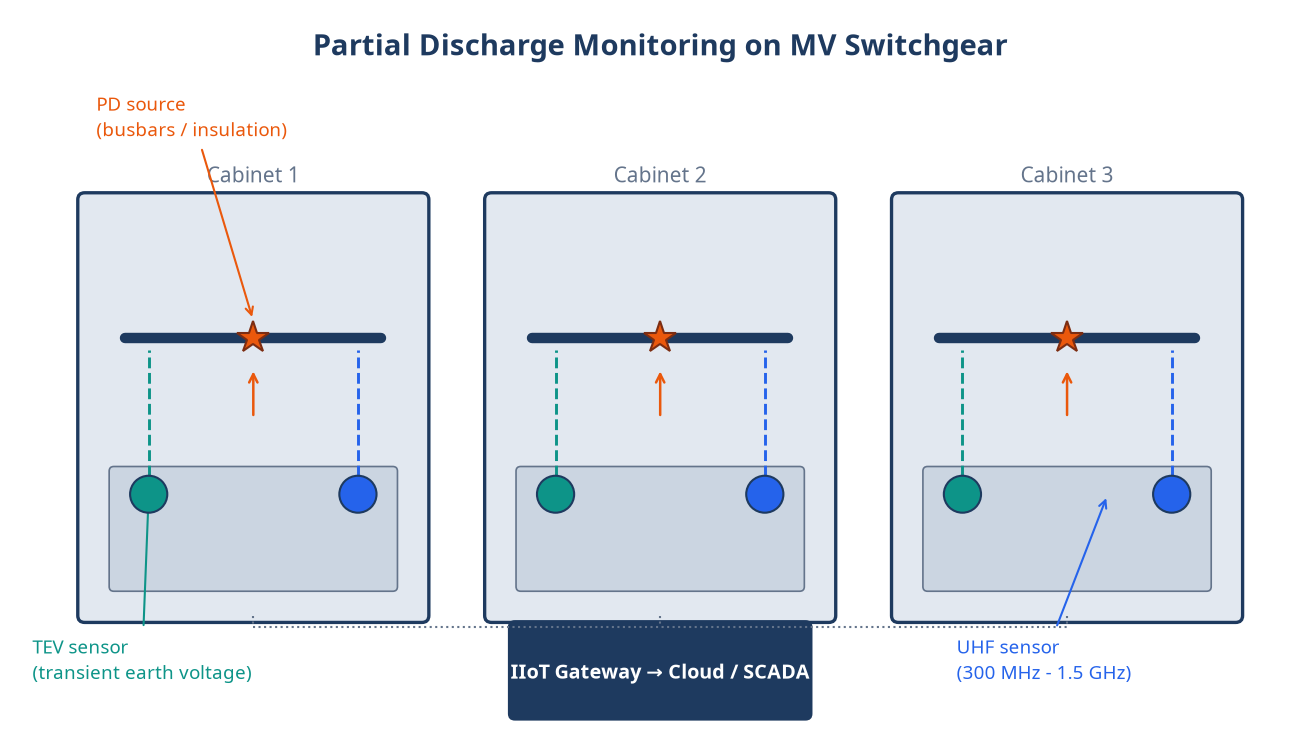

เพราะสัญญาณ PD เป็นพัลส์ความถี่สูงมาก การ “ดักฟัง” จึงมีได้หลายช่องทาง แต่ละแบบมีจุดแข็งต่างกัน — โครงการจริงมักใช้ผสมกัน:

ตาราง: เปรียบเทียบเทคโนโลยีตรวจจับ PD ในสวิตช์เกียร์ MV — ทีมวิศวกรรมไฟฟ้ามักใช้ TEV นอกตู้ + UHF ภายในร่วมกันเพื่อยืนยันซ้ำสอง

อ่านลายเซ็น PD: Phase-Resolved Pattern (PRPD)

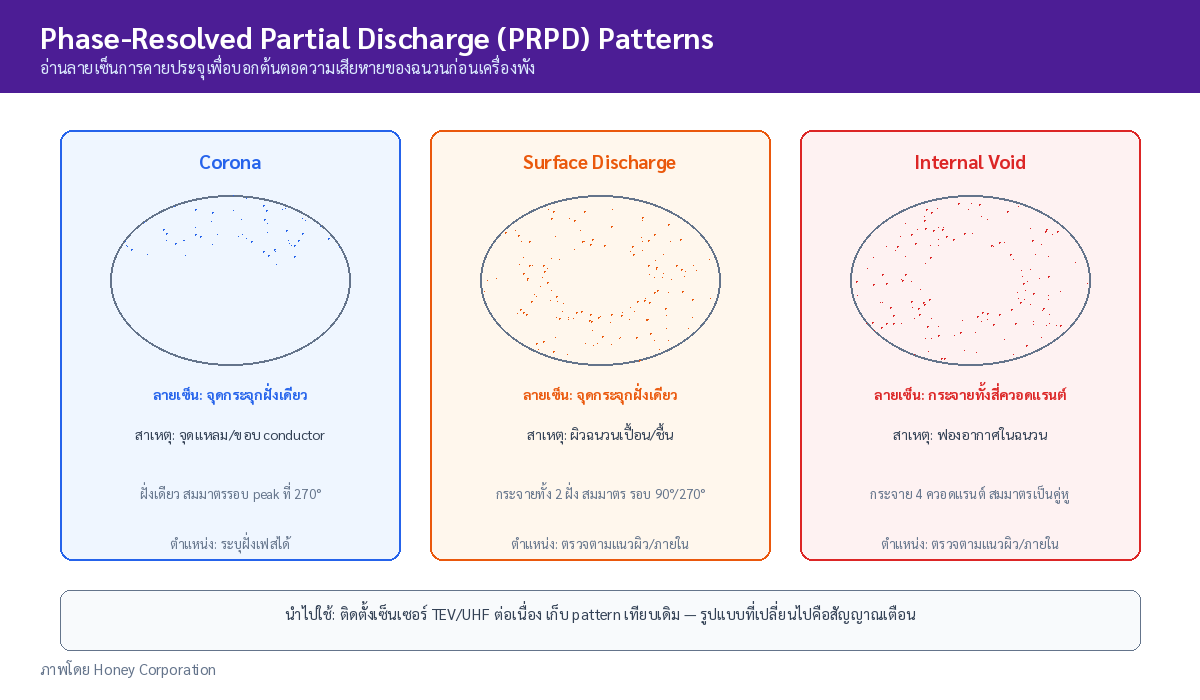

สัญญาณ PD ไม่ได้เกิดแบบสุ่ม แต่ “ล็อกเฟส” กับคลื่นแรงดันไฟฟ้า AC ที่ 50 Hz — การพล็อตพัลส์ PD ลงบนแกนเฟส 0-360 องศา จึงเกิดเป็น “ลายเซ็น” ที่บอกชนิดของความเสียหาย:

• Void ภายในฉนวน: กลุ่มจุดสมมาตรทั้งครึ่งบวกและครึ่งลบของคลื่น
• Corona จากขอบแหลม: กระจุกตัวฝั่งลบเพียงข้างเดียว (Negative Half-Cycle)
• Surface Discharge: กระจายหนาแน่นในช่วงขึ้นของคลื่นทั้งสองฝั่ง

นี่คือเหตุผลที่ระบบมอนิเตอริ่งที่ดีต้องเก็บ PRPD Pattern ไม่ใช่แค่ค่า amplitude เฉลี่ย — เพราะ pattern เปลี่ยนแปลงแปลว่ากลไกการเสื่อมฉนวนเปลี่ยน แม้ค่า pC รวมจะยังใกล้เคียงเดิม

จากเซ็นเซอร์สู่การตัดสินใจ: สถาปัตยกรรม IIoT

ข้อมูล PD มีค่าเมื่อทำงานเป็น “ระบบ” — สถาปัตยกรรมที่พบบ่อยในโครงการจริง:

1. เซ็นเซอร์ + Local Analyzer: ดักสัญญาณ แยกสัญญาณรบกวน และคำนวณพารามิเตอร์ PD ที่ตู้
2. IIoT Gateway: รวมสัญญาณจากหลายตู้ ส่งขึ้น cloud/on-premise ผ่าน MQTT หรือ REST API
3. Platform: เก็บ time-series สร้าง trend รายวัน/รายสัปดาห์ และแจ้งเตือนตาม threshold และอัตราการเปลี่ยนแปลง
4. CMMS Integration: แปลง alarm เป็น work order อัตโนมัติ พร้อมแนบ PRPD pattern ให้ช่าง

ทีมงาน Honey Corporation มีประสบการณ์ออกแบบและติดตั้งระบบ condition monitoring ในโรงงานอุตสาหกรรมทั่วประเทศ ตั้งแต่การเลือกตำแหน่งเซ็นเซอร์ ออกแบบ data pipeline ด้วย MQTT ไปจนถึงเชื่อมเข้า CMMS เพื่อให้ alarm กลายเป็น work order ที่มีคนรับผิดชอบจริง

Key Takeaways

• PD คือสัญญาณนำร่อง ไม่ใช่ความเสียหายสุดท้าย — ตรวจพบได้เป็นปีก่อนการลัดวงจรเต็มรูปแบบ
• เกณฑ์วัดหลักคือ IEC 60270 (pC) สำหรับแบบ conventional ส่วน TEV/UHF อ่านเป็น dB แล้วดู trend เป็นหลัก
• ใช้เทคโนโลยีผสม (TEV+UHF+AE) เพื่อยืนยันและระบุตำแหน่ง — เซ็นเซอร์ชนิดเดียวมี blind spot
• PRPD Pattern สำคัญกว่าค่าเดี่ยว — รูปแบบบอกกลไกการเสื่อม นำไปสู่การแก้ที่สาเหตุ
• เชื่อม alarm เข้า CMMS เพื่อให้ทุกสัญญาณมีผู้รับผิดชอบและกลายเป็น work order จริง
• เริ่มจากจุดวิกฤติ — ตู้ incoming ตู้ที่เลี้ยงเครื่องจักรหลัก และตู้ที่อยู่ในสภาพแวดล้อมร้อนชื้น
