Pick-and-Place Machine คืออะไร? หัวใจของสายการผลิตอิเล็กทรอนิกส์
Pick-and-Place Machine หรือเครื่องจับวางอัตโนมัติ เป็นอุปกรณ์หลักในสายการผลิต SMT (Surface Mount Technology) ที่ทำหน้าที่จับ Component อิเล็กทรอนิกส์ขนาดเล็กจาก Tape/Tray แล้ววางลงบน PCB (Printed Circuit Board) ด้วยความแม่นยำระดับไมครอน เครื่องรุ่น High-Speed สามารถวาง Component ได้มากกว่า 100,000 CPH (Components Per Hour) ทำให้เป็นเครื่องจักรที่สำคัญที่สุดใน Electronics Manufacturing
สถาปัตยกรรมและกลไกการทำงาน
1. Feeder System
ระบบป้อน Component แบ่งเป็น 3 ประเภทหลัก:
- Tape Feeder: สำหรับ Component ขนาดเล็ก (0402, 0201) ห่อใน Tape ม้วน 8 mm – 56 mm มาตรฐาน EIA-481
- Tray Feeder: สำหรับ IC ขนาดใหญ่ เช่น BGA, QFP ที่วางใน JEDEC Tray
- Stick Feeder: สำหรับ Component ทรงกระบอก เช่น Electrolytic Capacitor

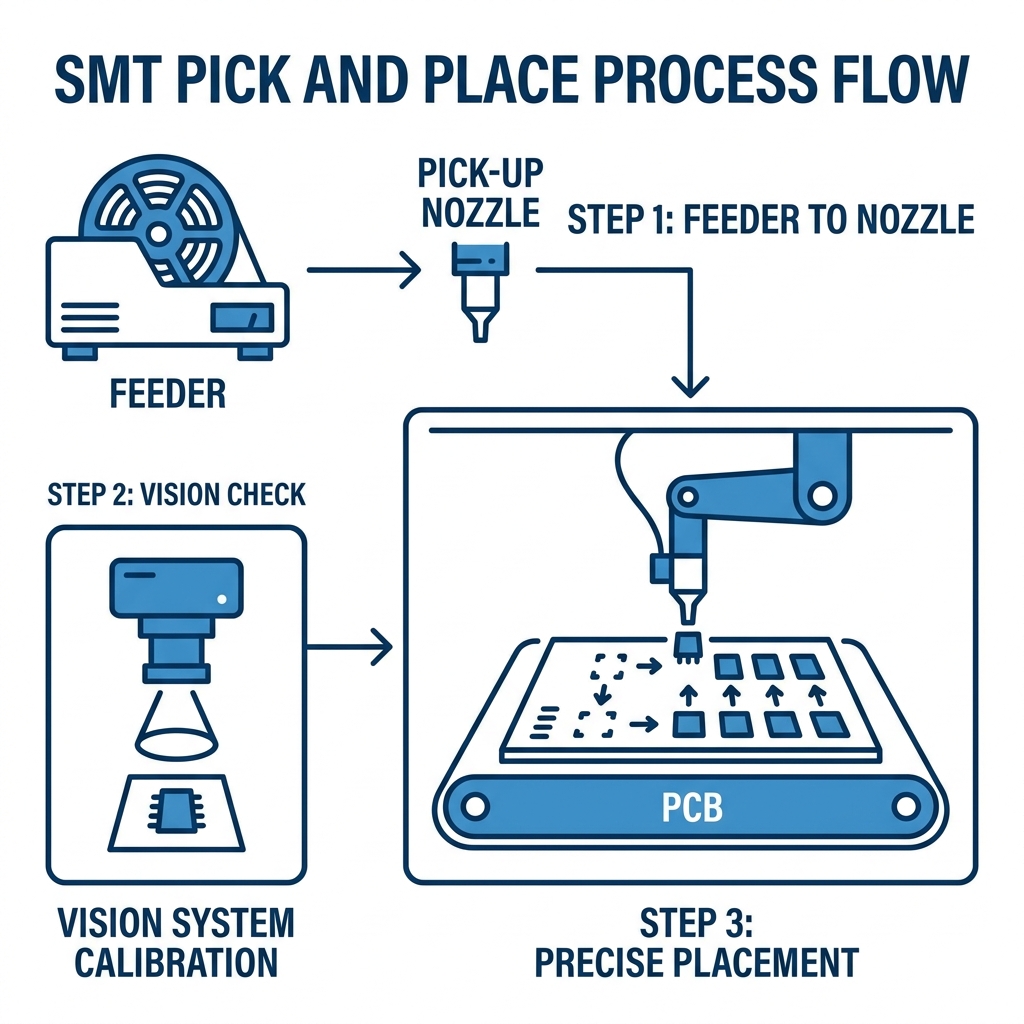

2. Vision Alignment System
ระบบกล้องความละเอียดสูง (≥5 Megapixel) ตรวจจับตำแหน่งและมุมของ Component ก่อนวาง มี Downward Camera สำหรับดู Component และ Upward Camera สำหรับดู PCB Landmark ความแม่นยำในการวางอยู่ที่ ±25 μm (0.025 mm) สำหรับเครื่องระดับ High-Accuracy
3. Placement Head และ Nozzle
Placement Head คือแขนกลที่จับ Component ด้วย Vacuum Nozzle มีทั้งแบบ Single-Nozzle (สำหรับ Component ขนาดใหญ่) และ Multi-Nozzle Rotary Head (Gang Head) ที่หมุนวนจับ Component ได้หลายตัวพร้อมกันเพื่อความเร็วสูงสุด
| รุ่น/ประเภท | ความเร็ว (CPH) | Accuracy | Component Size | การใช้งาน |
|---|---|---|---|---|
| High-Speed Chip Shooter | 80,000 – 150,000 | ±50 μm | 01005 – 5 mm | Resistor, Capacitor ขนาดเล็ก |
| Flexible Placer | 20,000 – 50,000 | ±30 μm | 0201 – 50 mm | IC ขนาดกลาง, Connector |
| High-Accuracy Multi-Function | 8,000 – 25,000 | ±15 μm | 01005 – 150 mm | BGA, CSP, Large Connector |
| Modular High-Speed | 100,000 – 200,000 | ±25 μm | 01005 – 30 mm | High-Mix High-Volume |
SMT Line Workflow ฉบับเต็ม
สายการผลิต SMT ที่สมบูรณ์ประกอบด้วยขั้นตอนหลักดังนี้:
- Solder Paste Printing: พิมพ์ Solder Paste ลงบน PCB Pad ผ่าน Metal Stencil ความหนา 0.1 – 0.15 mm
- SPI (Solder Paste Inspection): ตรวจสอบปริมาณ Solder Paste ด้วย 3D AOI ก่อนวาง Component
- Pick-and-Place: วาง Component ทั้งหมดลงบน PCB (อาจใช้เครื่องหลายตัวต่อกัน)
- Pre-Reflow AOI: ตรวจสอบตำแหน่ง Component ก่อนเข้าเตาอบ
- Reflow Soldering: อบ PCB ในเตา Reflow ตาม Profile อุณหภูมิที่กำหนด (มาตรฐาน IPC-7530)
- Post-Reflow AOI / ICT / X-Ray: ตรวจสอบคุณภาพขั้นสุดท้าย
การเชื่อมต่อ IoT และ Industry 4.0
ใน Smart Factory ยุคใหม่ Pick-and-Place Machine เชื่อมต่อกับ MES (Manufacturing Execution System) ผ่านโปรโตคอล SECS/GEM หรือ OPC UA ส่งข้อมูลได้แก่:
- จำนวน Component ที่วางแล้ว / อัตรา Error (Placement Yield)
- สถานะ Feeder และ Nozzle แบบ Real-Time
- ข้อมูล Traceability: Component Lot No., Serial No., Placement Time
- Machine Health: Vibration, Temperature, Vacuum Level
💡 Insight: มาตรฐาน IPC-9850 กำหนดวิธีวัด CPH ของ Pick-and-Place Machine อย่างเป็นมาตรฐาน ทำให้สามารถเปรียบเทียบประสิทธิภาพของเครื่องจักรต่างรุ่นได้อย่างเป็น Objectively
Key Takeaways
- Pick-and-Place เป็นหัวใจของ SMT Line ที่วาง Component อิเล็กทรอนิกส์ด้วยความเร็วสูงสุด 200,000 CPH และ Accuracy ±15 μm
- Vision System คือสมองของเครื่อง กล้องความละเอียด ≥5MP ตรวจจับตำแหน่งและ Alignment ก่อนวางทุก Component
- SMT Line สมบูรณ์ ประกอบด้วย Solder Paste Printing → SPI → Pick-and-Place → AOI → Reflow → Final Inspection
- การเชื่อมต่อ IoT ผ่าน SECS/GEM และ OPC UA เปลี่ยน Pick-and-Place จากเครื่องจักรแบบ Standalone เป็นส่วนหนึ่งของ Smart Factory
- มาตรฐานสำคัญ ได้แก่ IPC-9850 (Performance), IPC-7351 (Land Pattern), และ IPC-7530 (Reflow Profile)
- แนวโน้ม: AI-Driven Optimization จะช่วยปรับ Nozzle Pressure, Placement Speed และ Vision Parameter อัตโนมัติตามประเภท Component
