Industrial IoT Archives - บริษัท ฮันนี่คอร์ปอเรชั่น จำกัด

Aug292026 by contentNo Comments

How-to: ออกแบบ Edge-to-Cloud Data Pipeline สำหรับโรงงาน IIoT ใน 5 ขั้นตอน — จาก Data Source Inventory ถึงกฎการไหลของข้อมูล

Article

หลายโรงงานที่เริ่มทำ IIoT ติดอยู่ที่เดิม: เซ็นเซอร์ติดแล้ว ข้อมูลเห็นแล้ว แต่พอจะนำไปใช้จริงกลับพบว่าข้อมูลกระจัดกระจายในหลายระบบ รูปแบบไม่ตรงกัน และ dashboard ที่สวยงามนั้น ดูได้อย่างเดียว ไม่เชื่อมกับการตัดสินใจ รากของปัญหามักไม่ใช่เซ็นเซอร์หรือ AI แต่เป็น สายการไหลของข้อมูล (Data Pipeline) ที่ไม่ถูกออกแบบมาตั้งแต่ต้น บทความนี้เป็นคู่มือแบบทีละขั้น สำหรับวิศวกรที่ต้องการวาง pipeline จากเซ็นเซอร์ในสายการผลิต ผ่าน edge gateway ไปจนถึงคลาวด์อย่างเป็นระบบ — โดยไม่ต้องเป็น data engineer เต็มตัว สายการผลิตสมัยใหม่มีจุดเก็บข้อมูลกระจายอยู่ทั้งสาย — pipeline ที่ดีต้องรวมข้อมูลเหล่านี้ให้เป็นภาพเดียวก่อนส่งขึ้นคลาวด์ (ภาพ: Wikimedia Commons) ทำไมต้องเป็น Edge-to-Cloud (ไม่ใช่ส่งตรงขึ้นคลาวด์) ลองคำนวณง่ายๆ: มิเตอร์พลังงาน 200 จุด ส่งค่าทุก 1 วินาที รวมกว่า 17 ล้านค่าต่อวัน เพียงพอจะทำให้ฐานข้อมูลที่ออกแบบมาไม่ดีบวมในไม่กี่เดือน และการส่งข้อมูลดิบทั้งหมดขึ้นคลาวด์เป็นภาระ bandwidth ที่หลีกเลี่ยงได้ การคาดการณ์ของ Gartner ที่ชี้ว่าตลาด edge computing จะเติบโตจาก 131,000 ล้านดอลลาร์ (2023) สู่ 511,000 ล้านดอลลาร์ (2033) สะท้อนว่าโลกกำลังย้ายการประมวลผลกลับมาใกล้โรงงาน ไม่ใช่เพื่อแทนคลาวด์ แต่เพื่อส่งขึ้นคลาวด์เฉพาะ ข้อมูลที่มีคุณค่า Step 1: สำรวจและจัดทำ Inventory ของแหล่งข้อมูล ก่อนซื้ออุปกรณ์ใด ให้ทำ Data Source Inventory ให้ครบก่อน — ทุก PLC, VFD, มิเตอร์, เซ็นเซอร์ และไฟล์ที่คนงานบันทึกด้วยมือ ตัวอย่างตาราง: แหล่งข้อมูล โปรโตคอล อัตราการเก็บข้อมูล ปลายทางที่เหมาะสม PLC สายประกอบOPC UA100 msEdge สรุปผลก่อนส่ง Cloud VFD / มอเตอร์Modbus TCP1 วินาทีEdge (แจ้งเตือนความผิดปกติ) มิเตอร์พลังงานModbus RTU1 วินาทีEdge (สรุปเป็น profile 15 นาที) เซ็นเซอร์อุณหภูมิ/ความชื้นMQTT30 วินาทีEdge ส่งตรงขึ้น Cloud ตารางนี้จะบอกคุณเองว่าจุดรวมข้อมูล (aggregation point) ควรอยู่ที่ไหน และโปรโตคอลใดต้องการตัวแปลง Step 2: เลือก Edge Gateway ให้เหมาะกับงาน…

Aug262026 by contentNo Comments

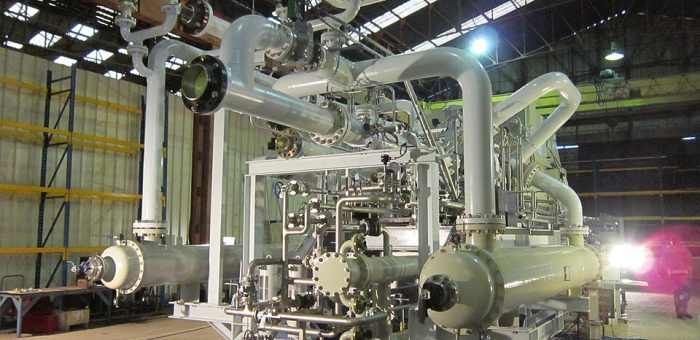

บทวิเคราะห์: Anti-Surge Control — ทำไม Recycle Valve ตัวเดียวที่เปิดไม่ทันใน 200 มิลลิวินาที ชี้ขาดชะตากรรมของคอมเพรสเซอร์

Article

ในบรรดา Loop ควบคุมทั้งหมดในโรงงานโปรเซส มี Loop หนึ่งที่ไม่มีสิทธิ์ล้มเหลว — Anti-Surge Control ของ Centrifugal Compressor เพราะเมื่อเกิด Surge ขึ้นแล้ว แรงสั่นสะเทือนที่กระทบ Impeller, Thrust Bearing และ Dry Gas Seal จะทำลายเครื่องจักรภายในเวลาเพียงไม่กี่วินาที ผลที่ตามมาคือการเปลี่ยน Rotor ทั้งชุดและเวลาหยุดผลิตที่ยาวนานต่อทุกเหตุการณ์ บทวิเคราะห์นี้ถอดรหัสว่า Surge เกิดขึ้นได้อย่างไร และเพราะเหตุใดหัวใจของการป้องกันจึงอยู่ที่วาล์วตัวเดียวที่ต้องเปิดทันภายในระดับร้อยมิลลิวินาที Centrifugal Compressor ติดตั้งบน Skid พร้อมระบบประกอบ — หน้างานจริงในอุตสาหกรรมโปรเซส (ภาพ: Wikimedia Commons) Surge คืออะไร: วินาทีที่แรงดันไหลย้อนกลับ Centrifugal Compressor เสถียรเฉพาะเมื่อ Flow สูงกว่าค่าต่ำสุดของแต่ละความเร็วรอบและอัตราส่วนความดัน เมื่อ Flow ตกต่ำกว่าจุดนั้น (Surge Point) เครื่องจะไม่สามารถรักษา Differential Pressure ไว้ได้ แก๊สแรงดันสูงด้าน Discharge จะไหลย้อนกลับผ่านเครื่อง ความดันคายตัว เครื่องจักรสร้าง Flow ใหม่ชั่วขณะ แล้ววงจรก็ซ้ำไปซ้ำมา — นี่คือ Surge โดยในเครื่องขนาดเล็กวงรอบการไหลย้อนเกิดที่ความถี่ราว 10–20 Hz สร้างแรงกระชากซ้ำๆ บนชิ้นส่วนหมุนทั้งหมด ความน่ากลัวของ Surge อยู่ที่ความเร็วในการทำลาย: เหตุการณ์เพียง 1–2 วินาทีก็เพียงพอจะทำให้ใบพัดเกิด Fatigue Cracking จากการสั่นพ้อง Thrust Bearing รับแรงเพลามหาศาลระหว่างการไหลย้อน และ Dry Gas Seal เสียหายจากการกลับด้านของ Differential Pressure หลายเหตุการณ์ที่รายงานต่อกันมาจบด้วยการเปลี่ยน Rotor ทั้งชุด Surge Control Line: เส้นเบี่ยง 10–15% ที่ซ่อนความหมายไว้ Anti-Surge Controller คำนวณจุดทำงานของเครื่องแบบ Real-time (มักพล็อตเป็น Head vs Flow หรือ Pressure Ratio vs Reduced Flow) แล้วเทียบกับ Surge Limit Line ที่เก็บไว้ในตัวควบคุม ทางปฏิบัติจะวาง Surge Control Line แบบเว้นระยะ Flow Margin ประมาณ 10–15%…

Aug232026 by contentNo Comments

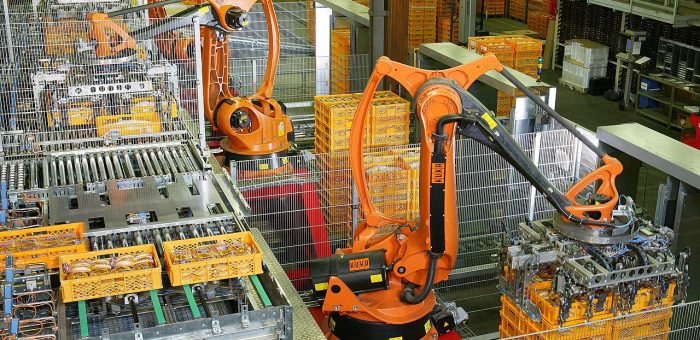

Dark Factory ยุค 2026: เทคโนโลยี 5 ชั้นที่ทำให้โรงงานผลิตต่อเนื่อง 30 วันโดยไม่มีคนเฝ้า

Article

แนวคิดที่กลับมาเป็นข่าวอีกครั้งในปี 2026 คำว่า "Dark Factory" หรือ "Lights-Out Manufacturing" ไม่ใช่แนวคิดใหม่ แต่ในปี 2026 มันกลับมาเป็นหัวข้อสนทนาของวงการผลิตอีกครั้ง เพราะเทคโนโลยีที่จำเป็นต้นทุนต่ำลงและแข็งแรงขึ้นจนแนวคิดนี้เปลี่ยนจาก "การทดลอง" เป็น "กลยุทธ์การแข่งขัน" ของผู้ผลิตจริงหลายราย สิ่งที่เปลี่ยนไปคือชั้นของเทคโนโลยีที่ทำให้โรงงานรันได้โดยไม่ต้องมีคนเฝ้า ทั้งหุ่นยนต์ที่ปรับตัวได้ เซ็นเซอร์ IIoT ที่เข้าถึงง่ายขึ้น และซอฟต์แวร์ orchestration ที่เชื่อมทุกอย่างเข้าด้วยกัน นิยามสั้นๆ: Dark Factory คือโรงงานที่ทำงานโดยไม่ต้องมีคนอยู่หน้างาน เครื่องจักรและหุ่นยนต์จัดการกระบวนการทั้งหมดตั้งแต่ป้อนวัตถุดิบ ประกอบ ตรวจสอบ จนถึงบรรจุ มนุษย์เข้ามาเฉพาะเมื่อต้องดูแลระบบจากระยะไกล หรือทำ maintenance ตามแผน ส่วนชื่อ "มืด" มาจากการที่ไม่ต้องเปิดไฟ เปิดแอร์ หรือสร้างสวัสดิการให้คน จึงประหยัดพลังงานและพื้นที่ได้อีกส่วน หุ่นยนต์อุตสาหกรรมทำงานจัดเรียงสินค้าบนพาเลท — งานซ้ำซากปริมาณมากคือจุดเริ่มต้นที่พบมากที่สุดของ lights-out operation (ภาพ: Wikimedia Commons) โรงงานจริงที่ปิดไฟแล้ว ยังผลิตได้ 30 วัน กรณีศึกษาที่ถูกอ้างถึงมากที่สุดคือโรงงานผู้ผลิตหุ่นยนต์ในเมืองโอชิโนะ ประเทศญี่ปุ่น ซึ่งใช้หุ่นยนต์ประกอบหุ่นยนต์ตัวอื่นด้วยกันเอง โดยมีรายงานว่าสายการผลิตสามารถ รันแบบไม่มีคนเฝ้าต่อเนื่องได้นานถึง 30 วัน จุดยืนคือการออกแบบเครื่องจักรแบบ modular มาตรฐานเดียวกันทั้งไลน์ ควบคุมสภาพแวดล้อมการผลิตอย่างเข้มงวด และใช้ predictive maintenance คาดการณ์ปัญหาล่วงหน้า วิศวกรเข้ามาเฉพาะตามแผนบำรุงรักษาและตรวจสอบ อีกตัวอย่างที่มักถูกพูดถึงคือโรงงานเครื่องใช้ไฟฟ้าในเมืองดรัคเติน ประเทศเนเธอร์แลนด์ ที่ผลิตเครื่องโกนหนวดด้วย หุ่นยนต์ 128 ตัว กับคนเพียง 9 คน ที่ดูแลเรื่องคุณภาพ จุดเด่นคือระบบ modular cell + vision-guided ที่สลับผลิตรุ่นต่างๆ ได้เร็ว และ predictive maintenance ที่เห็นสัญญาณความเสียหายล่วงหน้าถึง 72 ชั่วโมง ขณะที่อุตสาหกรรมเซมิคอนดักเตอร์ 300 มิลลิเมตรคือ dark factory โดยความจำเป็น — คนคือแหล่งปนเปื้อน (contamination) ที่ใหญ่ที่สุดในห้องสะอาด จึงต้องใช้ AMHS (ระบบลำเลียงวัสดุอัตโนมัติ) และ FOUP เคลื่อนย้ายวาเฟอร์ผ่านขั้นตอนนับร้อยโดยไม่มีมือมนุษย์แตะ แขนกลอุตสาหกรรมยุคใหม่ออกแบบให้สอนงานได้ง่ายและปรับเปลี่ยนงานได้เร็ว — เงื่อนไขสำคัญของ hybrid lights-out (ภาพ: Wikimedia Commons) เทคโนโลยีเบื้องหลัง: ชั้นต่อชั้นที่ต้องครบ Lights-out ไม่ได้แปลว่าซื้อหุ่นยนต์มาวางแล้วจบ แต่คือการเรียงชั้นเทคโนโลยีให้ต่อกันครบ ดังนี้: ชั้นเทคโนโลยี หน้าที่ ตัวอย่างเทคโนโลยี 1. Executionทำงานแทนแรงงานคน ทั้งจับ…

Aug172026 by contentNo Comments

Case Study: เมื่อ Work Order เกิดเอง — เชื่อม IIoT Sensor เข้า CMMS เปลี่ยนซ่อมบำรุงแบบไหน

Article

ปัญหา: เมื่อ Work Order เกิดช้ากว่าความเสียหาย ลองนึกภาพโรงงานผลิตชิ้นส่วนแห่งหนึ่งที่มีเครื่องจักรหลักกว่า 120 เครื่อง ทีมซ่อมบำรุง 12 คน และระบบบันทึกงานซ่อม ( CMMS ) ที่ใช้มานานกว่าสิบปี ทุกอย่างดูเรียบร้อยบนกระดาษ — แต่ในความจริง กระบวนการซ่อมบำรุงยังคง "รอ" สามสิ่ง: รอช่างเดินตรวจ, รอคนกรอกใบสั่งงาน และรอผู้จัดการอนุมัติ ผลคือเหตุการณ์เสียหายเล็กๆ กลายเป็น downtime ใหญ่เพราะมาถึงหูทีมซ่อมช้าเกินไป ช่างเทคนิคกับเอกสารงานซ่อมหน้าเครื่องจักร — ขั้นตอน "กรอกใบสั่งงาน" ที่ดูเล็กน้อยคือคอขวดที่แท้จริงของการซ่อมบำรุงสมัยใหม่ (ภาพ: Wikimedia Commons / U.S. Air Force, public domain) สิ่งที่เกิดขึ้นที่โรงงานแห่งนี้สะท้อนภาพอุตสาหกรรมกว้างๆ ตามข้อมูลจากการวิเคราะห์ของผู้ให้บริการแพลตฟอร์ม IIoT ปี 2025: การบริหารซ่อมบำรุงแบบดั้งเดิมที่พึ่งการตรวจด้วยตนเอง การซ่อมเมื่อเสีย และตารางซ่อมตามปฏิทิน นำไปสู่ downtime ที่หลีกเลี่ยงได้และต้นทุนสูงเกินจำเป็น ขณะที่การซ่อมบำรุงเชิงพยากรณ์ ( Predictive Maintenance ) ที่ขับเคลื่อนด้วย IoT ช่วยลดต้นทุนซ่อมบำรุงได้ถึง 30% และขจัดการเสียหายกระจาย ( breakdown ) ได้ 70-75% ทางออก: ต่อเซ็นเซอร์เข้ากับ CMMS ให้ Work Order "เกิดเอง" หัวใจของการแก้ปัญหาไม่ใช่การซื้อเซ็นเซอร์เพิ่ม แต่คือการ เชื่อมช่องว่างระหว่างโลกของข้อมูลกับโลกของการปฏิบัติงาน สถาปัตยกรรมที่ใช้แก้ปัญหามี 5 ขั้นตอน ซึ่งล้วนทำงานอัตโนมัติตั้งแต่ขั้นที่ 1 ถึง 4: เซ็นเซอร์เก็บข้อมูล — เซ็นเซอร์ไร้สาย ( vibration, temperature, pressure, humidity ) ตรวจวัดสภาพเครื่องจักรต่อเนื่อง ส่งข้อมูลขึ้นแพลตฟอร์ม — ค่าที่วัดได้ส่งตรงสู่ระบบ CMMS แบบ real-time ผ่านเกตเวย์ IIoT แจ้งเตือนและสร้าง Work Order อัตโนมัติ — เมื่อค่าใดๆ เกินเกณฑ์ที่กำหนด ระบบสร้างใบสั่งงานทันทีโดยไม่ต้องมีคนกรอก ทีมซ่อมรับมือ — ช่างได้รับแจ้งเตือนแบบ real-time ลดเวลาตอบสนองลงอย่างมีนัยสำคัญ ข้อมูลสะสมเป็นฐานของ AI — ข้อมูลย้อนหลังถูก Machine Learning วิเคราะห์หาแนวโน้ม กลายเป็น Predictive Maintenance ที่แท้จริง เซ็นเซอร์วัดการสั่นสะเทือนไร้สายที่ติดตั้งกับเครื่องจักร —…

Aug172026 by contentNo Comments

Airborne Ultrasound Inspection: ตรวจจับรอยโรคเครื่องจักรด้วยคลื่นเสียงความถี่สูงก่อนใครจะรู้ตัว

Article

ทำไมคลื่นเสียงความถี่สูงถึงเป็น "สัญญาณเตือนภัยล่วงหน้า" ที่โรงงานมักมองข้าม ในโลกของ Predictive Maintenance หลายคนนึกถึง Vibration Analysis และ Infrared Thermography เป็นอันดับแรก แต่มีเทคโนโลยีหนึ่งที่ถูกใช้งานในโรงงานอุตสาหกรรมมานานกว่า 40 ปี กลับถูกใช้ต่ำกว่าศักยภาพจริงอย่างมาก นั่นคือ Airborne Ultrasound Inspection หรือการตรวจวัดคลื่นเสียงความถี่สูง หลักการทำงานเรียบง่ายแต่ทรงพลัง: ทุกปรากฏการณ์ที่เกิดขึ้นก่อนการเสียหายของเครื่องจักร — ไม่ว่าจะเป็น แรงเสียดทาน (friction), ความปั่นป่วนของก๊าซ (turbulence), การกระแทก (impact) หรือ ปรากฏการณ์ไฟฟ้าผิดปกติ — ล้วนปล่อยพลังงานคลื่นเสียงความถี่สูงออกมาในช่วง 20 kHz ขึ้นไป ซึ่งหูมนุษย์ได้ยินไม่ได้ แต่เซ็นเซอร์อัลตร้าโซนิกได้ยิน "ชัดเจน" ระบบแอร์คอมเพรสเซอร์แบบโรตารีสกรูในโรงงาน — จุดที่ระบบอัลตร้าโซนิกล็อกหาจุดรั่วได้เร็วที่สุด เพราะการรั่วของอากาศอัดเกิด "ความปั่นป่วน" ที่ปล่อยคลื่นเสียง 20-100 kHz ออกมา (ภาพ: Wikimedia Commons / public domain) จุดเด่นที่ทำให้อัลตร้าโซนิกแตกต่างจากเทคโนโลยี PdM อื่นคือ ความไวในระยะเริ่มต้นของความเสียหาย หลาย failure mode ปล่อยพลังงานอัลตร้าโซนิกออกมา ก่อนที่ระดับการสั่นสะเทือนจะเพิ่มขึ้น หรือก่อนที่อุณหภูมิพื้นผิวจะร้อนจนมองเห็นด้วยกล้อง Thermography ทำให้เป็นเทคโนโลยี early warning ที่แท้จริง เทคโนโลยี PdM หลักเปรียบเทียบกันแบบมืออาชีพ เทคโนโลยี สัญญาณที่ตรวจจับ จุดแข็ง ข้อจำกัด Ultrasoundคลื่นเสียง 20-100 kHzตรวจจับได้เร็วที่สุดในระยะเริ่มต้น, หาจุดรั่วแม่นยำ, ทำงานขณะเดินเครื่องบอกตำแหน่งเก่งกว่าบอกความรุนแรง Vibrationการสั่นสะเทือน 0-20 kHzวิเคราะห์ failure mode เชิงลึกได้ ( imbalance, misalignment, bearing defect )ต้องติดตั้งเซ็นเซอร์, ต้องมีข้อมูลเชิงลึก Thermographyอุณหภูมิผิว -20 ถึง 1,500°Cเห็นภาพรวมทั้งบริเวณ, non-contactพบปัญหาหลังความร้อนสะสมแล้ว ( ช้ากว่า ) Oil Analysisอนุภาคสึกหรอในน้ำมันยืนยันสาเหตุการสึกหรอได้ชัดเจนต้องเก็บตัวอย่างส่งแล็บ, ไม่ real-time จะเห็นได้ว่าไม่มีเทคโนโลยีใดชนะขาด แต่ Ultrasound โดดเด่นที่สุดในมิติของ ความเร็วในการตรวจจับ และ ความคุ้มค่า — การสำรวจอัลตร้าโซนิกไม่ต้องหยุดเครื่อง ไม่ต้องติดตั้งเซ็นเซอร์ถาวร และให้ผลตอบแทน (ROI) เร็วที่สุดในบรรดาเทคโนโลยี PdM ทั้งหมด จนหลายโรงงานใช้เป็น "จุดเริ่มต้น" ที่สร้างงบประมาณให้โปรแกรม PdM ทั้งหมด 5…

Aug162026 by contentNo Comments

Hybrid Twin: เมื่อ Physics-based Model จับมือ Machine Learning เพื่อโมเดลที่แม่นและทนทานกว่า

Article

ในโครงการทำ Predictive Twin หลายโครงการที่เราเห็นล้มเหลว มีจุดตายตรงกันคือเลือกใช้ Machine Learning เพียงอย่างเดียว โมเดลทำนายแม่นยำในช่วงทดสอบ แต่พอเครื่องจักรเปลี่ยนสภาวะทำงาน ความแม่นยำก็ไถลลงจนใช้งานจริงไม่ได้ ในทางกลับกัน โมเดลฟิสิกส์ที่แม่นยำสุดๆ ก็มีข้อจำกัดเรื่องเวลาคำนวณและต้นทุนการสร้าง คำตอบที่งานวิจัยอุตสาหกรรมหันไปใช้กันมากขึ้นคือ Hybrid Twin — การผสานจุดแข็งของสองโลกเข้าไว้ในโมเดลเดียว ปัญหา: ทำไมโมเดลชนิดเดียวไม่พอ ลองนึกภาพการทำนายอุณหภูมิแบริ่งของมอเตอร์ไฟฟ้าขนาดใหญ่ วิธีฟิสิกส์ (Physics-based) คือสร้างโมเดลความร้อนและการสั่นสะเทือนจากสมการถ่ายเทความร้อนและพลศาสตร์ วิธีนี้เชื่อถือได้สูงเมื่ออยู่ในเงื่อนไขที่โมเดลออกแบบมา วิศวกรอธิบายได้ว่าทำไมค่าทำนายเป็นเช่นนั้น แต่การสร้างโมเดล FEA หรือ CFD ที่ละเอียดขึ้น มัคช์กับเครื่องจักรจริง ต้องใช้เวลาคำนวณนานและทรัพยากรจำนวนมาก ที่สำคัญข้อผิดพลาดเล็กๆ ในค่าสัมประสิทธิ์ เช่น สัมประสิทธิ์การนำความร้อนของวัสดุ สะสมกันเป็นความคลาดเคลื่อนของผลลัพธ์ ส่วนวิธีข้อมูล (Data-driven) อย่าง Deep Learning เรียนรู้จากข้อมูลเซ็นเซอร์จริงหลายหมื่นจุด ทำนายได้เร็วและแม่นในสภาวะที่เคยเห็น แต่โมเดลไม่เข้าใจกลไกเบื้องหลัง เมื่อเจอสภาวะใหม่ที่ไม่เคยมีในชุดข้อมูลฝึก เช่น เปลี่ยนวัตถุดิบ เปลี่ยนอัตราการผลิต หรือแว่วเสียงแปลกประหลาด โมเดลก็เดาผิดได้อย่างมั่นใจ งานวิจัยที่ตีพิมพ์ในวารสาร Procedia CIRP ปี 2022 เรียกปัญหานี้ว่าช่องว่างระหว่างสองกระบวนทัศน์ และเสนอว่าการผสานกันคือทางออกที่ยั่งยืนกว่า การจำลองทางฟิสิกส์อย่าง crash-test simulation แม่นยำแต่ต้องแลกกับเวลาคำนวณ — ที่มา: Wikimedia Commons (CC BY-SA) แนวทางแก้: โครงสร้างของ Hybrid Twin หลักคิดของ Hybrid Twin มีสามชั้นต่อกัน ชั้นแรกคือโมเดลฟิสิกส์แบบลดทอน (Reduced-order Model) ที่ย่อส่วนจากโมเดล FEA/CFD เต็มรูปแบบให้คำนวณได้เร็วขึ้นหลายเท่าตัว โดยยอมรับความคลาดเคลื่อนเล็กน้อย ชั้นที่สองคือโมเดลแทรกแซง (Correction Model) ที่เป็น Machine Learning หน้าที่เดียวคือเรียนรู้ "ส่วนต่าง" ระหว่างค่าทำนายของโมเดลฟิสิกส์กับค่าจริงจากเซ็นเซอร์ และชั้นที่สามคือวงจรสอบเทียบอัตโนมัติที่อัปเดตโมเดลแทรกแซงอย่างต่อเนื่องเมื่อข้อมูลใหม่ไหลเข้ามา โครงสร้าง Hybrid Twin: โมเดลฟิสิกส์ให้ความเข้าใจกลไก ML ชดเชยส่วนต่างจากข้อมูลจริง — ภาพวาดโดยทีม Honey Corporation ผลลัพธ์ที่ได้คือระบบที่ทำนายเร็วเท่า Machine Learning แต่ยังคงความน่าเชื่อถือนอกเงื่อนไขที่เคยเห็น เพราะเมื่อสภาวะเปลี่ยน โมเดลฟิสิกส์ยังจับพฤติกรรมหลักได้ ส่วน ML แค่ปรับค่าชดเชย แนวทางนี้ถูกนำไปใช้จริงในงานวิจัยระดับสากล เช่น โครงการ Horizon Europe ที่ใช้แนวคิด hybrid modeling ผสาน Digital Twin กับการผลิตจริง และงานวิจัยในวารสาร Journal of Engineering…

Aug82026 by contentNo Comments

ISO 50001 ในยุค IIoT: ทำไมมาตรฐานจัดการพลังงานกลายเป็นเครื่องมือแข่งขันของโรงงานไทย

Article

เมื่อพูดถึงมาตรฐาน ISO หลายคนนึกถึงเอกสารหนาๆ ที่ต้องเตรียมเพื่อผ่านการ Audit แต่ ISO 50001 ไม่ใช่แค่เรื่องของกระดาษ ในยุคที่พลังงานมีราคาแพงขึ้น ลูกค้าระดับโลกเรียกร้อง Carbon Disclosure และภาครัฐบังคับกฎหมายพลังงาน ISO 50001 กลายเป็นเครื่องมือแข่งขันที่จริงจัง โดยเฉพาะเมื่อผสานกับเทคโนโลยี IIoT ที่ทำให้ทุกอย่างวัดได้และเห็นได้แบบเรียลไทม์ วงจร PDCA (Plan-Do-Check-Act) ที่เป็นรากฐานของ ISO 50001 (ภาพ: Wikimedia Commons, CC0) ISO 50001 คืออะไร? ทำไมจึงสำคัญในปี 2026? ISO 50001 เป็นมาตรฐานสากลว่าด้วย Energy Management System (EnMS) ตีพิมพ์ครั้งแรกในปี 2011 และปรับปรุงเป็นเวอร์ชัน 2018 (ISO 50001:2018) เพื่อให้สอดคล้องกับ High-Level Structure ของ ISO รุ่นใหม่ แก่นของมาตรฐานคือการใช้วงจร PDCA (Plan-Do-Check-Act) มาจัดการพลังงานอย่างเป็นระบบและต่อเนื่อง สิ่งที่ทำให้ ISO 50001 แตกต่างจากมาตรฐานอื่นคือ มันไม่ได้กำหนด "ผลลัพธ์" แต่กำหนด "กระบวนการ" โรงงานที่ใช้พลังงานมากก็สามารถได้รับการรับรองได้ หากแสดงให้เห็นว่ามีระบบบริหารจัดการพลังงานที่ดีขึ้นอย่างต่อเนื่อง 💡 ความเชื่อมโยงกับประเทศไทย: กฎหมายส่งเสริมการอนุรักษ์พลังงานของไทยกำหนดให้ "โรงงานควบคุม" ต้องแต่งตั้งผู้จัดการพลังงานและรายงานการใช้พลังงาน การนำ ISO 50001 มาใช้ช่วยให้การปฏิบัติตามกฎหมายนี้เป็นไปอย่างเป็นระบบและมีประสิทธิภาพมากขึ้น นี่คือเหตุผลที่บริษัทชั้นนำของไทย เช่น SCG และ PTT GC ต่างนำ ISO 50001 ไปใช้ โครงสร้าง ISO 50001: 7 องค์ประกอบหลัก องค์ประกอบ คำอธิบาย บทบาทของ IIoT 1. Context วิเคราะห์บริบท ความเสี่ยง และโอกาสด้านพลังงาน ข้อมูล IIoT ช่วยวิเคราะห์รูปแบบการใช้พลังงาน 2. Leadership ผู้บริหารกำหนดนโยบายพลังงานและสนับสนุน Dashboard สรุปผลให้ผู้บริหารเห็นได้ง่าย 3. Planning กำหนด EnPIs, เป้าหมาย, และแผนปฏิบัติ Baseline ข้อมูลจาก IIoT = พื้นฐานการวางแผน 4. Support ทรัพยากร, การฝึกอบรม, การสื่อสาร การแจ้งเตือนอัตโนมัติเข้าถึงทีมงาน 5. Operation ควบคุมการใช้พลังงานในกระบวนการผลิต การควบคุมอัตโนมัติผ่าน…

Aug82026 by contentNo Comments

Waste Heat Recovery แบบ Step-by-Step: คู่มือปฏิบัติการกู้คืนความร้อนเหลือทิ้งในโรงงานอุตสาหกรรม

Article

ในโรงงานอุตสาหกรรมส่วนใหญ่ ความร้อนที่เกิดจากกระบวนการผลิตถูกปล่อยทิ้งสู่บรรยากาศผ่านปล่องระบายอากาศ น้ำหล่อเย็น และก๊าซเสีย ความร้อนเหล่านี้คือพลังงานที่ถูกซื้อมา (เช่น เชื้อเพลิง ไฟฟ้า) แต่ไม่ได้ถูกใช้ประโยชน์ การกู้คืนความร้อนเหลือทิ้ง (Waste Heat Recovery หรือ WHR) จึงเป็นหนึ่งในกลยุทธ์ประหยัดพลังงานที่ให้ผลตอบแทนสูงที่สุด บทความนี้จะพาคุณเดินทางผ่านขั้นตอนตั้งแต่การสำรวจจนถึงการติดตั้งระบบ แผนภาพแสดงการแลกเปลี่ยนความร้อนเหลือทิ้งในระบบ Industrial Symbiosis (ภาพ: Wikimedia Commons, Public Domain) ทำความเข้าใจ: ความร้อนเหลือทิ้งแบ่งเป็นกี่ระดับ? ก่อนจะวางแผนกู้คืน ต้องเข้าใจก่อนว่าความร้อนเหลือทิ้งในโรงงานมีอุณหภูมิต่างกัน และเทคโนโลยีที่ใช้กู้คืนก็ต่างกัน ระดับอุณหภูมิ ช่วงอุณหภูมิ แหล่งที่มักพบ เทคโนโลยีกู้คืน อุณหภูมิสูง (High Grade) > 650°C เตาเผาปูนซีเมนต์, เตาหลอมเหล็ก, เตาเผาแก้ว Steam Rankine Cycle, Steam Turbine อุณหภูมิปานกลาง (Medium Grade) 230-650°C ก๊าซไอเสียเครื่องยนต์, น้ำหล่อเย็นเตา Organic Rankine Cycle (ORC), Heat Exchanger อุณหภูมิต่ำ (Low Grade) < 230°C น้ำหล่อเย็น, ลมระบายอากาศ, คอนเดนเซต Heat Pump, Thermoelectric Generator (TEG) 📊 ตัวเลขตลาด: ตลาด Organic Rankine Cycle (ORC) สำหรับ Waste Heat Recovery ทั่วโลกมีมูลค่า 0.7 พันล้านดอลลาร์ในปี 2025 และคาดการณ์ว่าจะเติบโตเป็น 1.81 พันล้านดอลลาร์ภายในปี 2034 ด้วย CAGR 11.2% สะท้อนการเติบโตของอุตสาหกรรม WHR อย่างรวดเร็ว Step 1: สำรวจแหล่งความร้อนเหลือทิ้ง (Audit) เริ่มจากการทำ Thermal Audit ของทั้งโรงงาน ใช้เซ็นเซอร์วัดอุณหภูมิแบบ IIoT ติดตั้ง ณ จุดต่างๆ: ปล่องระบายอากาศ (Exhaust Stack): วัดอุณหภูมิก๊าซไอเสียจากเตาเผา, เครื่องกำเนิดไฟฟ้า, หม้อไอน้ำ ระบบน้ำหล่อเย็น (Cooling Water): วัดอุณหภูมิน้ำออกจากเครื่องจักร ระบบระบายอากาศ (Ventilation): วัดอุณหภูมิอากาศที่ระบายออกจากพื้นที่ผลิต บันทึกข้อมูลต่อเนื่องอย่างน้อย 2-4 สัปดาห์ เพื่อให้เห็นรูปแบบการใช้งานจริง รวมถึงช่วงที่โหลดสูงและต่ำ ข้อมูลที่ต้องเก็บคือ อุณหภูมิ…

Aug82026 by contentNo Comments

Compressed Air System Optimization: เพิ่มประสิทธิภาพพลังงานอากาศอัดในโรงงานอุตสาหกรรมด้วย IIoT

Article

อากาศอัด (Compressed Air) ถูกขนานนามว่าเป็น "โสหุ้ยที่แพงที่สุดอันดับสี่" ของโรงงานอุตสาหกรรม รองจากพลังงานไฟฟ้า ก๊าซ และไอน้ำ สำหรับหลายโรงงาน ระบบอากาศอัดกินพลังงานไฟฟ้าถึง 10-30% ของปริมาณไฟฟ้าทั้งหมดที่ใช้ และที่น่าตกใจคือพลังงานส่วนใหญ่สูญเสียไปกับความร้อนและการรั่วไหล ไม่ได้แปลงเป็นพลังงานลมที่ใช้งานจริง ระบบอากาศอัดในโรงงานอุตสาหกรรม — แหล่งพลังงานที่มักถูกมองข้าม (ภาพ: Wikimedia Commons, CC BY-SA 4.0) ทำไม Compressed Air จึงสิ้นเปลืองพลังงานมาก? การอัดอากาศเป็นกระบวนการที่มีประสิทธิภาพต่ำโดยธรรมชาติ จากข้อมูลของกระทรวงพลังงานสหรัฐฯ (DOE) เครื่องอัดอากาศทั่วไปใช้พลังงานไฟฟ้าเพียง 10-20% ที่แปลงเป็นพลังงานอัดที่ใช้งานได้ ส่วนที่เหลือ 80-90% สูญเสียไปกับความร้อน การรั่วไหลของระบบท่อ และแรงเสียดทานในระบบ 💡 ข้อเท็จจริง: ในโรงงานที่ดูแลระบบไม่ดี การรั่วไหลของอากาศอัด (Air Leaks) สูญเสียพลังงานถึง 20-30% ของผลผลิตเครื่องอัด ในขณะที่โรงงานที่บำรุงรักษาดีควรควบคุมการรั่วไหลไว้ต่ำกว่า 10% การประเมินระบบอากาศอัดด้วย IIoT: 5 จุดวัดสำคัญ การเพิ่มเซ็นเซอร์ IIoT เข้าไปในระบบอากาศอัดช่วยให้เราเห็นภาพรวมแบบเรียลไทม์ และระบุจุดสูญเสียได้อย่างแม่นยำ จุดวัดที่สำคัญมีดังนี้: พารามิเตอร์ ตำแหน่งเซ็นเซอร์ ช่วงค่าปกติ การกระทำต่อประสิทธิภาพ แรงดัน (Pressure) ท่อส่งหลัก, จุดใช้งาน 6-8 bar เพิ่มทุก 1 bar = เพิ่มพลังงาน ~7% อัตราการไหล (Flow Rate) ท่อออกเครื่องอัด แปรผันตามโหลด วัดความต้องการจริง vs การจ่าย กำลังไฟฟ้า (kW) แผงจ่ายไฟเครื่องอัด ดู Spec เครื่อง คำนวณ Specific Energy (kWh/m³) อุณหภูมิ (Temperature) ทางออกเครื่องอัด, หลัง Dryer 35-45°C (หลัง Dryer) อุณหภูมิสูง = มีความชื้นเข้าระบบ จุดน้ำค้าง (Dew Point) หลังระบบทำแห้ง +2°C ถึง -40°C ป้องกันการก่อตัวของน้ำในท่อ เครื่องอัดอากาศแบบอุตสาหกรรม — ใช้พลังงานไฟฟ้าสูงเป็นอันดับต้นของโรงงาน (ภาพ: Wikimedia Commons, CC BY-SA 2.0) กลยุทธ์การปรับปรุง 5 ขั้นตอน 1. ตรวจจับและซ่อมแซมการรั่วไหล (Leak Detection & Repair)…

Aug22026 by contentNo Comments

TSN (Time-Sensitive Networking): ชุดมาตรฐาน IEEE 802.1 ที่ปฏิวัติ Ethernet ให้กลายเป็นเครือข่ายเรียลไทม์สำหรับโรงงานอัตโนมัติ

Article

TSN เปลี่ยน Ethernet มาตรฐานให้รองรับการสื่อสารแบบ Real-Time แบบกำหนดเวลา (ภาพประกอบ) TSN: มาตรฐาน IEEE 802.1 ที่ปฏิวัติ Ethernet ให้กลายเป็นเครือข่าย Real-Time สำหรับโรงงานอัตโนมัติ TSN (Time-Sensitive Networking) คือชุดมาตรฐานภายใต้ IEEE 802.1 ที่เพิ่มความสามารถด้าน Real-Time Deterministic Communication ให้กับ Ethernet มาตรฐาน ทำให้สามารถส่งข้อมูลที่ "ต้องถึงในเวลาที่กำหนดเท่านั้น" (deterministic latency) ได้อย่างแม่นยำในระดับไมโครวินาที ก่อนหน้า TSN ระบบอัตโนมัติที่ต้องการ Real-Time จำเป็นต้องใช้ Fieldbus หรือ Industrial Ethernet แบบ proprietary ซึ่งไม่สามารถทำงานร่วมกับเครือข่าย IT มาตรฐานได้ TSN มาแก้ปัญหานี้โดยให้ทั้ง IT และ OT ทำงานบน Ethernet เดียวกันได้ โดยที่ Real-Time traffic ยังคง latency ต่ำและ deterministic สถาปัตยกรรมหลักของ TSN: Time Synchronization + Scheduling TSN อาศัยพื้นฐานสำคัญสองอย่างที่ทำงานร่วมกัน: 1. Time Synchronization (IEEE 802.1AS) อุปกรณ์ทุกตัวในเครือข่ายต้องมีนาฬิกาที่ ตรงกันในระดับ sub-microsecond (±1 ไมโครวินาที) โดยใช้ gPTP (generalized Precision Time Protocol) ที่สืบทอดเวลาจาก Grandmaster Clock ไปยังทุก node ผ่านกระบวนการ clock synchronization แบบต่อเนื่อง ⚡ ความแม่นยำ: gPTP ใน TSN สามารถ sync เวลาแม่นยำถึง ±100 นาโนวินาทีในเครือข่าย LAN ซึ่งเทียบเท่ากับมาตรฐาน PTP (IEEE 1588) แต่ทำงานที่ Layer 2 โดยตรง 2. Time-Aware Scheduling (IEEE 802.1Qbv) เมื่อทุกอุปกรณ์มีเวลาตรงกัน ก็สามารถกำหนด TGATE (Time Gate) เพื่อสร้าง "ช่องเวลา" (Time Slot) สำหรับส่งข้อมูล…
