Industrial Maintenance Archives - บริษัท ฮันนี่คอร์ปอเรชั่น จำกัด

Sep282026 by contentNo Comments

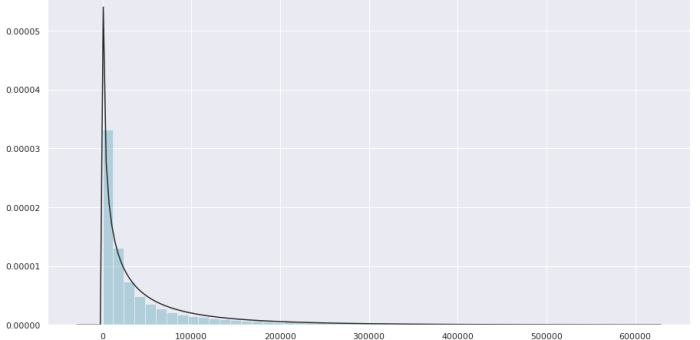

บทวิเคราะห์: Weibull Analysis — เปลี่ยนประวัติซ่อมที่นอนนิ่งใน CMMS ให้เป็นรอบเปลี่ยนอะไหล่ที่มีที่มา

Article

โรงงานส่วนใหญ่ตั้งกำหนดเปลี่ยนอะไหล่จาก "ประสบการณ์" — หัวหน้าช่างบอกว่าปั๊มนี้ควรเปลี่ยนกระบอกสูบทุก 6 เดือน ก็ทำตามมาปีหนึ่ง โดยไม่มีใครเคยถามว่าตัวเลขนั้นมาจากไหน ผลคือโรงงานตกอยู่ใน 2 ขั้ว: เปลี่ยนเร็วเกินจำเป็น (เสียเวลาและอะไหล่) หรือ เปลี่ยนช้าเกินไป (เสียเครื่องจักรและการผลิต) มีเครื่องมือสถิติหนึ่งที่ตอบคำถามนี้ได้แบบมีหลักการ: การวิเคราะห์ Weibull บทความนี้เป็นบทวิเคราะห์ของ Honey Corporation ว่า Weibull Analysis ทำงานอย่างไร อ่านค่า β (Shape Parameter) อย่างไรให้เป็นภาษาบำรุงรักษา และทำไมเราถึงเห็นว่ามันคือทักษะที่ทีม reliability ของโรงงานไทยควรมีในปี 2026 รูปทรงของการแจกแจง Weibull เปลี่ยนไปตามค่า β — ค่าเดียวที่บอกธรรมชาติการพังของอุปกรณ์ทั้งชนิด "พังตอนเก่า" หรือ "พังสุ่มๆ" หรือ "พังตอนใหม่" (ภาพ: Wikimedia Commons) Weibull แก้ปัญหาอะไรในงานบำรุงรักษา ในความเป็นจริง การพังของอุปกรณ์ไม่ได้มาถึงวันครบกำหนดแบบนาฬิกา — มันกระจายตัวเป็นการแจกแจงความน่าจะเป็น Weibull Distribution คือโมเดลสถิติที่อธิบายการกระจาย "เวลาถึงความล้มเหลว" (time-to-failure) ได้แม่นที่สุดรูปแบบหนึ่งในงานวิศวกรรมความน่าเชื่อถือ ด้วยพารามิเตอร์เพียง 2 ตัว: β (Shape Parameter) — บอก "รูปแบบการพัง" ของอุปกรณ์ η (Scale Parameter / Characteristic Life) — บอก "ช่วงอายุที่ 63.2% ของอุปกรณ์พังแล้ว" เมื่อเอาข้อมูลอายุการใช้งานจริงของอุปกรณ์กลุ่มเดียวกัน (จาก CMMS หรือประวัติซ่อม) มา plot บนกระดาษ Weibull probability plot แล้วประมาณค่า β กับ η ทีมบำรุงรักษาจะสามารถตอบคำถามเชิงลึกได้ 3 ข้อ: (1) อุปกรณ์นี้พังแบบสุ่มหรือพังเพราะมานุษย์ของอายุ (2) ควรตั้งรอบเปลี่ยนวันที่เท่าไหร่จึงจะคุมความเสี่ยงได้ (3) ถ้าเป็นการพังแบบสุ่ม การตั้งรอบเปลี่ยนเชิงป้องกันไม่มีประโยชน์เลย — ต้องเปลี่ยนไปใช้การเฝ้าสภาพแทน อ่านค่า β ให้เป็นภาษาบำรุงรักษา ค่า β คือคำทำนายธรรมชาติของความล้มเหลว ตีความได้ตรงๆ แบบนี้: ค่า β ธรรมชาติการพัง นัยต่อกลยุทธ์บำรุงรักษา β < 1พังตอนอายุน้อย (infant mortality) — อัตราการพังลดลงเรื่อยๆ ตามอายุปัญหาอยู่ที่การติดตั้ง/คุณภาพการผลิต/คัดกรอง ไม่ใช่อายุ —…

Sep282026 by contentNo Comments

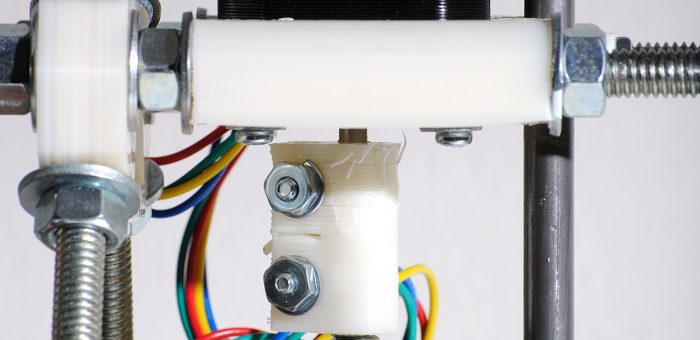

How-to: ตั้งศูนย์เพลาด้วยเลเซอร์ 6 ขั้นตอน — กำจัด Misalignment ต้นตอแบริ่งพังซ้ำๆ ที่เปลี่ยนกี่ครั้งก็ไม่หาย

Article

ในโลกของการบำรุงรักษาเชิงคาดการณ์ ทุกคนพูดถึงเซ็นเซอร์ AI และโมเดลทำนาย แต่มีต้นตอความเสียหายราคาแพงชนิดหนึ่งที่แก้ได้ด้วยเครื่องมือกล้องเลเซอร์ชิ้นเดียวภายในครึ่งวัน: ความคลาดเคลื่อนของศูนย์เพลา (Shaft Misalignment) สถิติสากลด้าน reliability ชี้ตรงกันมาหลายทศวรรษว่า ความคลาดเคลื่อนของศูนย์เพลาคือสาเหตุอันดับต้นของการเสียหายของแบริ่ง ซีล และคู่มือเพลา โดยเฉพาะเครื่องจักรหมุนที่เดินความเร็วสูง บทความนี้เป็นคู่มือแบบ How-to จาก Honey Corporation — อธิบายชนิดของ misalignment, ค่า tolerance ที่ยอมรับได้ตามความเร็วรอบ, และขั้นตอนตั้งศูนย์ด้วยเลเซอร์ 6 ขั้น ที่ทีมช่างของโรงงานทำตามได้จริงตั้งแต่ครั้งแรก คู่มือเพลา (Coupling) เชื่อมมอเตอร์กับชิ้นงาน — จุดเดียวที่ความคลาดเคลื่อนเพียงไม่กี่สิบไมโครเมตรจะถูกขยายเป็นแรงกระแทกนับล้านครั้งต่อชั่วโมง (ภาพ: Wikimedia Commons) Parallel vs Angular: เข้าใจศัตรู 2 แบบก่อนลงมือ Misalignment มี 2 แบบพื้นฐานที่มักเกิดร่วมกัน: Parallel (Offset) Misalignment — ศูนย์เพลาสองข้างขนานกันแต่ไม่อยู่แนวเดียวกัน เหมือนเส้นรถไฟสองสายที่เยื้องกัน ทำให้ coupling หมุนโค้งตลอดรอบ สร้างแรงสั่นความถี่สูงเป็น 2 เท่าของรอบเครื่อง (2×RPM) Angular (Gap) Misalignment — ศูนย์เพลาทำมุมต่อกัน เหมือนบันไดสองขั้นที่ลาดไม่เท่ากัน ทำให้ coupling บิดไป-กลับทุกรอบหมุน สร้างแรง axial vibration ที่ความถี่ 1×RPM และ 2×RPM ผสมกัน ในสนามจริงเกือบทุกกรณีคือแบบผสม — มีทั้ง offset และ angular ซ่อนอยู่ในหลายระนาบ ซึ่งเป็นเหตุผลที่การตั้งศูนย์ด้วยสายเทปหรือน้ำมันตรวจสอบขั้นพื้นฐานไม่เพียงพออีกต่อไปสำหรับเครื่องจักรสมัยใหม่ ตาราง Tolerance: ตัวเลขที่ต้องจำก่อนเปิดกล่องเครื่องมือ หลักการสำคัญ: ยิ่งเครื่องหมุนเร็ว ยิ่งต้องแม่น — ความคลาดเคลื่อนที่โรงงานจำนวนมากใช้กันจนชินคือค่าที่เขียนตามอกเขามาโดยไม่ได้คิด ตารางอ้างอิงที่ใช้กันทั่วไปในวงการตั้งศูนย์เลเซอร์ (ตามแนวทางมาตรฐานสากล เช่น แนวค่าที่ใช้กันในอุตสาหกรรมตามความเร็วรอบเครื่องจักร) มีหน้าตาแบบนี้: ความเร็วเครื่อง (RPM) Offset ที่ยอมรับ (mm) Angularity ที่ยอมรับ (mm/100mm) ผลกระทบถ้าเกิน 6000.200.20แบริ่งอายุสั้นลงเล็กน้อย เสียงดังขึ้น 1,8000.100.10แบริ่งร้อน น้ำมันรั่วที่ซีล เสียง 2×RPM ชัด 3,6000.050.05แบริ่งพังก่อนอายุมาก คู่มือเพลาสึก พลังงานสูญเปล่า แบริ่งความเร็วสูง / กังหัน0.02–0.030.02ความเสียหายรวดเร็ว อาจพังภายในหลักสิบชั่วโมง หมายเหตุ: ค่าข้างต้นเป็นค่าอ้างอิงทั่วไป — ผู้ผลิต coupling แต่ละรายและผู้ผลิตเครื่องจักรอาจกำหนดค่าเฉพาะที่เข้มงวดกว่านี้ ให้ยึดตามเอกสารของอุปกรณ์จริงเสมอ How-to:…

Sep282026 by contentNo Comments

Case Study: DGA และ Duval Triangle ชี้ขาดสุขภาพหม้อแปลง 115/22 kV — จากก๊าซในน้ำมันสู่แผนซ่อมที่ตรงจุด

Article

หม้อแปลงกำลัง (Power Transformer) คืออุปกรณ์ที่แพงที่สุดชิ้นหนึ่งในสถานีรับไฟของโรงงาน และเป็นชิ้นเดียวที่เมื่อพัง มักพังแบบ "ไม่มี spare รออยู่" คำถามคลาสสิกของทีมไฟฟ้าโรงงานจึงเป็นเสมอ: "หม้อแปลงตัวนี้ยังอยู่ได้อีกนานแค่ไหน หรือควรเตรียมแผนเปลี่ยนแล้ว?" — เครื่องมือที่ตอบคำถามนี้ได้ดีที่สุดในโลกวิศวกรรมไฟฟ้า คือ DGA หรือ Dissolved Gas Analysis การตรวจวิเคราะห์ก๊าซที่ละลายในน้ำมันหม้อแปลง บทความนี้เล่าแบบ case study จริงจากงานวิจัยที่ตีพิมพ์ในวารสารวิชาการเทคโนโลยีอุตสาหกรรม มจพ.เหนือ ที่ใช้ผลตรวจน้ำมันหม้อแปลง 115/22 kV ขนาด 50 MVA ของการไฟฟ้าส่วนภูมิภาค มาวิเคราะห์ด้วยวิธี Duval Triangle เพื่อชี้ขาดสภาพความผิดปกติในห้อง OLTC (On-Load Tap Changer) — พร้อมถอดบทเรียนว่าโรงงานอุตสาหกรรมจะนำแนวทางเดียวกันไปใช้อย่างไร หม้อแปลงกำลังแรงสูง — หนึ่งในสินทรัพย์ที่มีมูลค่าสูงที่สุดของโรงงาน และต้องการเครื่องมือตรวจสุขภาพที่แม่นยำกว่าการมองภายนอก (ภาพ: Wikimedia Commons) หลักการ: หม้อแปลง "บอกความจริง" ผ่านก๊าซที่มันผลิต ฉนวนน้ำมันแร่ในหม้อแปลงมีปฏิกิริยาตอบสนองต่อความร้อนและประกายไฟแบบมีตรรกะสูง — เมื่อเกิดความผิดปกติเช่นความร้อนสูงเฉพาะจุด (thermal fault) หรืออาร์คไฟฟ้า โมเลกุลของน้ำมันและกระดาษฉนวนจะแตกตัวและปล่อยก๊าซเจาะจงชนิดออกมา ก๊าซเหล่านี้ละลายอยู่ในน้ำมันและเก็บตัวอยู่เงียบๆ จนเราดึงตัวอย่างไปตรวจ เหมือนการตรวจเลือดที่เผยโรคภายในของคน สัญลักษณ์สำคัญที่วิศวกรต้องจำให้ขึ้นใจ: ก๊าซ ต้นกำเนิด ชี้ว่าอะไรเมื่อค่าสูง Hydrogen (H₂)การแตกตัวของน้ำในน้ำมัน / coronaPartial Discharge หรือความร้อนต่ำ Methane (CH₄)การแตกตัวของน้ำมันที่อุณหภูมิปานกลางThermal fault ในน้ำมือ 150–300°C Ethylene (C₂H₄)การแตกตัวที่อุณหภูมิสูงมากThermal fault รุนแรง >300°C เช่น จุดเชื่อมหลวม Acetylene (C₂H₂)เกิดจากอาร์คไฟฟ้าเท่านั้น (อุณหภูมิ >700°C)Arcing — สัญญาณอันตรายระดับต้องทำการทันที CO และ CO₂การสลายตัวของกระดาษฉนวนเซลลูโลสฉนวนกระดาษเสื่อม — ความเสียหายที่ย้อนกลับไม่ได้ Case Study: พิสูจน์สภาพ OLTC หม้อแปลง 115/22 kV ด้วย Duval Triangle สถานการณ์: งานวิจัยของมจพ.เหนือ (วารสารวิชาการเทคโนโลยีอุตสาหกรรม ปีที่ 9 ฉบับที่ 2) นำประวัติผลตรวจน้ำมันในห้อง OLTC ของหม้อแปลง 115/22 kV 50 MVA หลายตัวมาวิเคราะห์ โดยโจทย์คือ OLTC เป็นอุปกรณ์กลไกที่สับเปลี่ยนแท็ปภายใต้โหลดทุกวัน จึงสึกหรอเร็วและตรวจสภาพยาก วิธีทำ: ทีมวิจัยนำค่าก๊าซหลัก 3 ตัว…

Sep152026 by contentNo Comments

Spatial Computing ในโรงงานอุตสาหกรรม: เมื่อ Industrial Metaverse โตกว่า Consumer สองเท่า — บทวิเคราะห์สำหรับโรงงานไทย

Article

ปี 2023 คำว่า "Metaverse" เคยถูกล้อเลียนจนกลายเป็นมีม แต่สองปีถัดมา แนวคิดนั้นแยกร่างเป็นสิ่งที่จับต้องได้มากขึ้น — Spatial Computing — และในครั้งนี้ โรงงานอุตสาหกรรมคือลูกค้ากลุ่มแรกที่จริงจังที่สุด รายงาน Tech Trends ของ Deloitte ประเมินว่ารายได้จาก Industrial Metaverse จะแตะราว 100 พันล้านดอลลาร์ภายในปี 2030 แซงหน้าทั้ง Consumer (50 พันล้าน) และ Enterprise ทั่วไป (30 พันล้าน) ส่วนตลาด Spatial Computing โดยรวมบางประมาณการให้สูงถึง 600 พันล้านดอลลาร์ภายในปี 2032 ตัวเลขเหล่านี้ไม่ใช่แค่การคาดเดาของนักวิเคราะห์ — สำรวจของ Deloitte ร่วมกับ Manufacturing Leadership Council พบว่า 92% ของผู้บริหารฝ่ายการผลิตทั่วโลกทดลองหรือใช้งาน immersive use case อย่างน้อยหนึ่งงาน โดยเฉลี่ยแล้วองค์กรหนึ่งทำมากกว่าหก use cases และคาดหวังการปรับปรุงด้านยอดขาย ผลิตภาพ และคุณภาพราว 12-14% ในอนาคตอันใกล้ คำถามจึงไม่ใช่ "ควรลองไหม" แต่คือ "ควรเริ่มจากตรงไหนและเตรียมรับอะไรบ้าง" Spatial Computing คืออะไร: นิยามที่วิศวกรเข้าใจ รายงาน Technology Vision ของผู้ให้บริการเครือข่ายรายใหญ่นิยาม Spatial Computing ว่าเป็นกระบวนทัศน์ใหม่ของปฏิสัมพันธ์ระหว่างมนุษย์กับคอมพิวเตอร์ ที่ "นำสถานที่และวัตถุทางกายภาพเข้ามาในแอปพลิเคชัน แล้วซ้อนทับข้อมูลดิจิทัลลงบนสิ่งเหล่านั้น" ต่างจาก GUI ดั้งเดิมที่บังคับให้เราเลือกว่าจะดูโลกจริงหรือจอคอมพิวเตอร์ Spatial Computing ลบเส้นแบ่งนั้นด้วยการทำให้ข้อมูลดิจิทัล มีตำแหน่งในอวกาศจริง — ลูกศรชี้ไปที่วาล์วตัวนั้นจริงๆ ค่าอุณหภูมิลอยอยู่ข้างปั๊มตัวนั้นจริงๆ และคนสองคนที่ยืนคนละทวีปมองเห็น Annotation เดียวกันบนเครื่องจักรเครื่องเดียวกัน สิ่งที่ทำให้มันทำงานได้คือชั้นเทคโนโลยีห้าชั้นที่รายงานเทคโนโลยีฉบับดังกล่าวเรียกว่า Spatial Computing Technology Stack: แผนภาพที่ 1: Spatial Computing Technology Stack — 5 องค์ประกอบที่ยึดเกาะข้อมูลดิจิทัลเข้ากับโลกกายภาพ (ที่มา: Honey Corporation, อ้างอิงกรอบคิดจากรายงาน Technology Vision ระดับโลก) Spatial User Interfaces: จาก Smart Glasses น้ำหนักเบาไปถึง MR Headset เต็มรูปแบบ รองรับการควบคุมด้วยท่าทาง เสียง และ Eye…

Sep152026 by contentNo Comments

How-to: MR Maintenance — คู่มือ 6 ขั้นตอนพาทีมซ่อมบำรุงเข้าสู่ยุค Mixed Reality + Digital Twin

Article

คุณเคยลองนึกภาพช่างที่เพิ่งทำงานได้สามเดือน กำลังยืนหน้าปั๊มไฮดรอลิกขนาดใหญ่ที่มีอาการสั่นผิดปกติ โดยไม่มีคู่มือ ไม่มีผู้เชี่ยวชาญ และไม่รู้ด้วยซ้ำว่าภายในตัวปั๊มมีชิ้นส่วนอะไรซ่อนอยู่บ้างหรือไม่? นี่คือสถานการณ์จริงในโรงงานส่วนใหญ่วันนี้ และเป็นสถานการณ์ที่ Mixed Reality (MR) Maintenance ถูกออกแบบมาแก้ ต่างจาก AR ทั่วไปที่แค่ "วางข้อความทับภาพจริง" MR ทำงานลึกกว่านั้น — มันสร้าง โมเดลสามมิติของชิ้นส่วนภายในเครื่องจักรที่ซ้อนทับกับตัวเครื่องจริง ราวกับมองทะลุ (X-Ray View) พร้อมดึงข้อมูล IoT แบบเรียลไทม์มาแสดงข้างชิ้นส่วนแต่ละชิ้น บทความนี้เป็นคู่มือ How-to แบบทีละขั้น สำหรับวิศวกรและผู้จัดการซ่อมบำรุงที่อยากพาทีมเข้าสู่ยุค MR อย่างเป็นระบบ ทำความเข้าใจก่อน: MR ต่างจาก AR ตรงไหน หลายคนใช้คำ AR/MR สลับกัน แต่ในเชิงเทคนิคมีเส้นแบ่งที่สำคัญ: AR Overlay ธรรมดาคือข้อมูลสองมิติที่ "ลอย" อยู่บนจอ ไม่รับรู้เรขาคณิตของสิ่งรอบตัว ส่วน MR ต้องมี Spatial Understanding — ระบบต้องสร้างแผนที่ความลึก (Depth Map) ของห้อง รู้ว่าพื้นอยู่ตรงไหน เครื่องจักรห่างกันกี่เมตร และตรึงโมเดลสามมิติให้ติดกับวัตถุจริงแม้ผู้สวมจะเดินรอบ รายงาน Technology Vision ของ Nokia อธิบายว่าความสามารถนี้คือหัวใจของ Spatial Computing ยุคใหม่ที่กำลังหลอมรวม Digital Twin เข้ากับงานหน้างานจริง งานวิจัยทางวิชาการ เช่น บทความจากวารสาร Applied Ergonomics และงานสำรวจ Light: Advanced Manufacturing (2025) พบว่างานบำรุงรักษาคือ use case ที่มีงานวิจัยรองรับหนาแน่นที่สุดของ HMD-based AR/MR ในภาคอุตสาหกรรม ด้วยเหตุผลง่ายๆ: มันเป็นงานที่ มือทั้งสองข้างต้องทำงาน สายตาต้องอยู่กับเครื่องจักร และความรู้อยู่ที่ไหนสักแห่งที่ไม่ใช่หน้างาน — สามข้อจำกัดที่จอแท็บเล็ตแก้ไม่ได้พร้อมกัน แผนภาพที่ 1: วงจรงาน MR Maintenance 6 ขั้นตอน — จากเปิด Work Order ด้วยการสแกน ถึงการปิดงานเข้าสู่ CMMS (ที่มา: Honey Corporation) How-to: 6 ขั้นตอนสู่ MR Maintenance ที่ใช้งานได้จริง ขั้นที่ 1 — เลือกเครื่องจักรนำร่องด้วยเกณฑ์ 3 ข้อ อย่าเริ่มกับเครื่องจักรที่ "ง่ายที่สุด" แต่เริ่มกับเครื่องที่ผ่านเกณฑ์นี้: (1)…

Aug262026 by contentNo Comments

How-to: Instrument Loop Check ตั้งแต่ Punch List ถึง Start-up — คู่มือ Commissioning ที่ช่าง Instrument ต้องรู้ก่อนเดินเครื่องครั้งแรก

Article

ก่อนโรงงานโปรเซสแห่งหนึ่งจะเดินเครื่องได้ มีขั้นตอนหนึ่งที่ไม่มีใครข้ามได้แต่มักถูกลดบทบาทจนกลายเป็นคอขวดของโครงการ — Instrument Loop Check งานนี้คือช่วงเวลาที่ทุกสายไฟ ทุก Transmitter และทุกวาล์วถูกพิสูจน์ว่าทำงานตรงตาม P&ID จริง บทความนี้เขียนแบบ How-to จากมุมมองคนทำหน้างาน ทีละขั้นตอนตามที่ปฏิบัติจริงในโครงการ Commissioning P&ID คือเอกสารหลักที่ใช้ตรวจสอบระหว่าง Loop Check — ทุก Tag Number ต้องตรงกับสิ่งที่ติดตั้งจริง (ภาพ: Wikimedia Commons) ขั้นที่ 1: เตรียม Loop Folder ให้พร้อมก่อนแตะหน้างาน งาน Loop Check ที่ลื่นไหลเริ่มจากการเตรียมเอกสาร ครึ่งหนึ่งของปัญหาหน้างานเกิดจาก Loop Folder ที่ไม่ตรงกับ As-built รายการที่ต้องมี: P&ID ฉบับล่าสุด, Loop Diagram, Instrument Index, Datasheet ของทุก Tag, Cause & Effect Diagram (สำหรับ SIS) และแบบฟอร์มบันทึกผลที่กำหนด Acceptance Criteria ไว้ล่วงหน้า เช่น ค่าที่อ่านได้ต้องเข้าเกณฑ์ภายใน ±0.5% ของ Span ขั้นที่ 2: Cold Loop Check — พิสูจน์ว่าสายถูกต้องก่อนจ่ายไฟ Cold Loop คือการตรวจสอบเชิงกายภาพก่อนมีกระแสไฟฟ้าไหลจริง: ไล่สายจาก Junction Box ถึง Marshalling Cabinet ตาม Loop Diagram เช็ก Isolation, Shield Ground ฝั่งเดียว, ตรวจ Insulation Resistance ด้วย Megger และยืนยันว่า Tag Number บนแผ่นป้ายตรงกับเอกสาร ข้อผิดพลาดที่พบบ่อยคือสายคู่ Twisted Pair ถูกสลับกันระหว่างฝั่ง Field กับฝั่ง Cabinet ทำให้สัญญาณรบกวนทีหลัง ขั้นที่ 3: Hot Loop Check — จ่ายสัญญาณแล้วดูว่าทุกอย่างพูดกันรู้เรื่อง Hot Loop คือการยิงสัญญาณจำลองเข้า Loop แล้วตรวจว่าค่าวิ่งถูกต้องครบทั้งสาย ทีมหน้างานมักใช้ Loop Calibrator จ่าย 4 / 12 /…

Aug212026 by contentNo Comments

บทวิเคราะห์: Prescriptive Maintenance (RxM) — เมื่อระบบบำรุงรักษาไม่ใช่แค่ทำนาย แต่บอกว่าควรทำอะไร

Article

ทุกสายการผลิตเคยเจอคำถามนี้: ระบบแจ้งเตือนว่า "สัญญาณสั่นสะเทือนผิดปกติ" แล้วต่อไปล่ะ? ใครต้องไปดู ต้องซ่อมตอนไหน ถ้ารอก่อนจะเสียผลผลิตเท่าไร ถ้าหยุดเครื่องตอนนี้จะกระทบออร์เดอร์คือไหน — Prescriptive Maintenance (RxM) คือคำตอบที่อุตสาหกรรมกำลังเปลี่ยนไปหาในปี 2026 โดยมีรายงานจาก Hannover Messe ปีนี้ระบุว่า "Predictive Maintenance กำลังกลายเป็น Prescriptive" เป็นหนึ่งใน 12 เทรนด์หลักของปี ห้องควบคุมกลาง — จุดที่การแจ้งเตือนจาก predictive system ต้องถูกแปลงเป็นการตัดสินใจ ซึ่งยังเป็นงานของมนุษย์เต็มตัว (ภาพ: Z22 / Wikimedia Commons, CC BY-SA 4.0) ปัญหาของ Predictive: บอกว่า "จะเกิดอะไร" แต่ไม่บอกว่า "ควรทำอะไร" Predictive Maintenance ที่แข็งแรงแล้วหลายโรงงานยังคงเจอระยะสุดท้ายที่ติดอยู่ที่คน: โมเดลทำนายเก่ง แต่การแปลง prediction ให้เป็นการตัดสินใจยังต้องพึ่งประสบการณ์วิศวกร วิศวกรต้องชั่งน้ำหนักสภาพเครื่องจักรกับตารางผลิต อะไหล่พร้อมหรือไม่ และความสำคัญของสินทรัพย์แต่ละตัว ช่องว่างนี้คือสิ่งที่ RxM มาปิด — จากงานวิเคราะห์เชิงลึกของผู้ให้บริการ CMMS ระดับโลก: "ช่องว่างระหว่างสองกลยุทธ์นี้ไม่ใช่เซ็นเซอร์เพิ่มหรือ dashboard ที่สวยขึ้น แต่คือทีมของคุณได้รับข้อมูลที่ยังต้องตีความ หรือได้รับการตัดสินใจที่ปฏิบัติได้ทันที" RxM ทำงานอย่างไร: 3 ชั้นโครงสร้าง เพื่อให้คำแนะนำที่ "ตัดสินใจแทนได้" ระบบ RxM ต้องมี 3 ชั้นทำงานร่วมกัน ตามการวิเคราะห์ของผู้ให้บริการ CMMS ชั้นนำ: Condition Monitoring หลายโหมดต่อเนื่อง — เก็บสัญญาณ vibration, ultrasound, temperature และ magnetic field ด้วยความละเอียดพอจะเห็น failure signature ระยะต้นทั่วทั้ง fleet เครื่องจักร Automated Diagnostics — ระบุ failure mode เฉพาะเจาะจง ไม่ใช่แค่ "มีบางอย่างเปลี่ยน" การรู้ว่า vibration เพิ่มคือข้อมูล แต่การรู้ว่าแพทเทิร์นนั้นตรงกับ stage-two inner race bearing defect คือจุดเริ่มของการตัดสินใจ Prescription Layer — นำการวินิจฉัยไปชั่งน้ำหนักกับตัวแปรเชิงปฏิบัติการ (ตารางผลิต อะไหล่ในคลัง ความสำคัญของสินทรัพย์ แรงงาน ต้นทุนพลังงาน) แล้วส่งคืนเป็นคำแนะนำเฉพาะพร้อมผลลัพธ์ที่คาดหวัง หลายระบบใช้ digital…

Aug172026 by contentNo Comments

Airborne Ultrasound Inspection: ตรวจจับรอยโรคเครื่องจักรด้วยคลื่นเสียงความถี่สูงก่อนใครจะรู้ตัว

Article

ทำไมคลื่นเสียงความถี่สูงถึงเป็น "สัญญาณเตือนภัยล่วงหน้า" ที่โรงงานมักมองข้าม ในโลกของ Predictive Maintenance หลายคนนึกถึง Vibration Analysis และ Infrared Thermography เป็นอันดับแรก แต่มีเทคโนโลยีหนึ่งที่ถูกใช้งานในโรงงานอุตสาหกรรมมานานกว่า 40 ปี กลับถูกใช้ต่ำกว่าศักยภาพจริงอย่างมาก นั่นคือ Airborne Ultrasound Inspection หรือการตรวจวัดคลื่นเสียงความถี่สูง หลักการทำงานเรียบง่ายแต่ทรงพลัง: ทุกปรากฏการณ์ที่เกิดขึ้นก่อนการเสียหายของเครื่องจักร — ไม่ว่าจะเป็น แรงเสียดทาน (friction), ความปั่นป่วนของก๊าซ (turbulence), การกระแทก (impact) หรือ ปรากฏการณ์ไฟฟ้าผิดปกติ — ล้วนปล่อยพลังงานคลื่นเสียงความถี่สูงออกมาในช่วง 20 kHz ขึ้นไป ซึ่งหูมนุษย์ได้ยินไม่ได้ แต่เซ็นเซอร์อัลตร้าโซนิกได้ยิน "ชัดเจน" ระบบแอร์คอมเพรสเซอร์แบบโรตารีสกรูในโรงงาน — จุดที่ระบบอัลตร้าโซนิกล็อกหาจุดรั่วได้เร็วที่สุด เพราะการรั่วของอากาศอัดเกิด "ความปั่นป่วน" ที่ปล่อยคลื่นเสียง 20-100 kHz ออกมา (ภาพ: Wikimedia Commons / public domain) จุดเด่นที่ทำให้อัลตร้าโซนิกแตกต่างจากเทคโนโลยี PdM อื่นคือ ความไวในระยะเริ่มต้นของความเสียหาย หลาย failure mode ปล่อยพลังงานอัลตร้าโซนิกออกมา ก่อนที่ระดับการสั่นสะเทือนจะเพิ่มขึ้น หรือก่อนที่อุณหภูมิพื้นผิวจะร้อนจนมองเห็นด้วยกล้อง Thermography ทำให้เป็นเทคโนโลยี early warning ที่แท้จริง เทคโนโลยี PdM หลักเปรียบเทียบกันแบบมืออาชีพ เทคโนโลยี สัญญาณที่ตรวจจับ จุดแข็ง ข้อจำกัด Ultrasoundคลื่นเสียง 20-100 kHzตรวจจับได้เร็วที่สุดในระยะเริ่มต้น, หาจุดรั่วแม่นยำ, ทำงานขณะเดินเครื่องบอกตำแหน่งเก่งกว่าบอกความรุนแรง Vibrationการสั่นสะเทือน 0-20 kHzวิเคราะห์ failure mode เชิงลึกได้ ( imbalance, misalignment, bearing defect )ต้องติดตั้งเซ็นเซอร์, ต้องมีข้อมูลเชิงลึก Thermographyอุณหภูมิผิว -20 ถึง 1,500°Cเห็นภาพรวมทั้งบริเวณ, non-contactพบปัญหาหลังความร้อนสะสมแล้ว ( ช้ากว่า ) Oil Analysisอนุภาคสึกหรอในน้ำมันยืนยันสาเหตุการสึกหรอได้ชัดเจนต้องเก็บตัวอย่างส่งแล็บ, ไม่ real-time จะเห็นได้ว่าไม่มีเทคโนโลยีใดชนะขาด แต่ Ultrasound โดดเด่นที่สุดในมิติของ ความเร็วในการตรวจจับ และ ความคุ้มค่า — การสำรวจอัลตร้าโซนิกไม่ต้องหยุดเครื่อง ไม่ต้องติดตั้งเซ็นเซอร์ถาวร และให้ผลตอบแทน (ROI) เร็วที่สุดในบรรดาเทคโนโลยี PdM ทั้งหมด จนหลายโรงงานใช้เป็น "จุดเริ่มต้น" ที่สร้างงบประมาณให้โปรแกรม PdM ทั้งหมด 5…

Aug172026 by contentNo Comments

Case Study: เมื่อ Work Order เกิดเอง — เชื่อม IIoT Sensor เข้า CMMS เปลี่ยนซ่อมบำรุงแบบไหน

Article

ปัญหา: เมื่อ Work Order เกิดช้ากว่าความเสียหาย ลองนึกภาพโรงงานผลิตชิ้นส่วนแห่งหนึ่งที่มีเครื่องจักรหลักกว่า 120 เครื่อง ทีมซ่อมบำรุง 12 คน และระบบบันทึกงานซ่อม ( CMMS ) ที่ใช้มานานกว่าสิบปี ทุกอย่างดูเรียบร้อยบนกระดาษ — แต่ในความจริง กระบวนการซ่อมบำรุงยังคง "รอ" สามสิ่ง: รอช่างเดินตรวจ, รอคนกรอกใบสั่งงาน และรอผู้จัดการอนุมัติ ผลคือเหตุการณ์เสียหายเล็กๆ กลายเป็น downtime ใหญ่เพราะมาถึงหูทีมซ่อมช้าเกินไป ช่างเทคนิคกับเอกสารงานซ่อมหน้าเครื่องจักร — ขั้นตอน "กรอกใบสั่งงาน" ที่ดูเล็กน้อยคือคอขวดที่แท้จริงของการซ่อมบำรุงสมัยใหม่ (ภาพ: Wikimedia Commons / U.S. Air Force, public domain) สิ่งที่เกิดขึ้นที่โรงงานแห่งนี้สะท้อนภาพอุตสาหกรรมกว้างๆ ตามข้อมูลจากการวิเคราะห์ของผู้ให้บริการแพลตฟอร์ม IIoT ปี 2025: การบริหารซ่อมบำรุงแบบดั้งเดิมที่พึ่งการตรวจด้วยตนเอง การซ่อมเมื่อเสีย และตารางซ่อมตามปฏิทิน นำไปสู่ downtime ที่หลีกเลี่ยงได้และต้นทุนสูงเกินจำเป็น ขณะที่การซ่อมบำรุงเชิงพยากรณ์ ( Predictive Maintenance ) ที่ขับเคลื่อนด้วย IoT ช่วยลดต้นทุนซ่อมบำรุงได้ถึง 30% และขจัดการเสียหายกระจาย ( breakdown ) ได้ 70-75% ทางออก: ต่อเซ็นเซอร์เข้ากับ CMMS ให้ Work Order "เกิดเอง" หัวใจของการแก้ปัญหาไม่ใช่การซื้อเซ็นเซอร์เพิ่ม แต่คือการ เชื่อมช่องว่างระหว่างโลกของข้อมูลกับโลกของการปฏิบัติงาน สถาปัตยกรรมที่ใช้แก้ปัญหามี 5 ขั้นตอน ซึ่งล้วนทำงานอัตโนมัติตั้งแต่ขั้นที่ 1 ถึง 4: เซ็นเซอร์เก็บข้อมูล — เซ็นเซอร์ไร้สาย ( vibration, temperature, pressure, humidity ) ตรวจวัดสภาพเครื่องจักรต่อเนื่อง ส่งข้อมูลขึ้นแพลตฟอร์ม — ค่าที่วัดได้ส่งตรงสู่ระบบ CMMS แบบ real-time ผ่านเกตเวย์ IIoT แจ้งเตือนและสร้าง Work Order อัตโนมัติ — เมื่อค่าใดๆ เกินเกณฑ์ที่กำหนด ระบบสร้างใบสั่งงานทันทีโดยไม่ต้องมีคนกรอก ทีมซ่อมรับมือ — ช่างได้รับแจ้งเตือนแบบ real-time ลดเวลาตอบสนองลงอย่างมีนัยสำคัญ ข้อมูลสะสมเป็นฐานของ AI — ข้อมูลย้อนหลังถูก Machine Learning วิเคราะห์หาแนวโน้ม กลายเป็น Predictive Maintenance ที่แท้จริง เซ็นเซอร์วัดการสั่นสะเทือนไร้สายที่ติดตั้งกับเครื่องจักร —…

Aug72026 by contentNo Comments

Case Study: Autonomous Production System จาก Reactive Maintenance สู่ระบบผลิตอัตโนมัติ OEE 79% ใน 13 เดือน

Article

บทความนี้นำเสนอ Case Study การนำ Autonomous Production System ไปใช้ในโรงงานผลิตชิ้นส่วนอุตสาหกรรม โดยวิเคราะห์เส้นทางจากปัญหา การออกแบบระบบ ไปจนถึงผลลัพธ์ที่เกิดขึ้นจริง เป็นแนวทางสำหรับผู้บริหารโรงงานที่กำลังพิจารณาเปลี่ยนจาก Reactive Maintenance สู่ระบบที่เครื่องจักรสามารถปรับตัวเองได้ ปัญหา: เมื่อ "Unplanned Downtime" กลายเป็นความเจ็บปวดประจำวัน โรงงานผลิตชิ้นส่วนโลหะแม่พิมพ์ขนาดกลางแห่งหนึ่ง มีสายการผลิตหลัก 6 สาย ใช้เครื่องจักรกว่า 120 เครื่อง ปัญหาหลักคือ Unplanned Downtime เฉลี่ย 14 ชั่วโมง/สัปดาห์ ส่งผลให้ OEE (Overall Equipment Effectiveness) ต่ำเพียง 58% เทียบกับเป้าหมายอุตสาหกรรมที่ 85% สาเหตุหลักมาจาก: Reactive Maintenance: ซ่อมเฉพาะเมื่อเครื่องเสีย ไม่มีการพยากรณ์ล่วงหน้า Alarm Flood: ระบบ SCADA ส่งการแจ้งเตือนมากกว่า 800 ครั้ง/วัน ช่างไม่สามารถแยกแยะสัญญาณสำคัญได้ Manual Scheduling: เมื่อเครื่องเสีย นักวางแผนต้องใช้เวลา 2-3 ชั่วโมงในการจัดลำดับการผลิตใหม่ โครงสร้างพื้นฐาน Edge Computing และเซิร์ฟเวอร์สำหรับประมวลผลข้อมูลเซ็นเซอร์แบบเรียลไทม์ รากฐานสำคัญของ Autonomous Production System (ภาพ: Wikimedia Commons) การวินิจฉัยและออกแบบระบบ ทีมวิศวกรวิเคราะห์สถาปัตยกรรมที่มีอยู่และออกแบบ Autonomous Production System แบ่งเป็น 3 ระยะ: ระยะ งานหลัก ระยะเวลา ผลลัพธ์ที่คาดหวัง ระยะที่ 1 ติดตั้ง IIoT Sensors + เชื่อม PLC ผ่าน OPC UA + MQTT Broker 3 เดือน Data Visibility: เห็นข้อมูลเครื่องจักรทุกตัวแบบเรียลไทม์ ระยะที่ 2 Deploy Anomaly Detection + Vibration Analysis Model บน Edge Device 4 เดือน Predictive Alerts: เตือนล่วงหน้า 24-72 ชม. ก่อนเครื่องเสีย ระยะที่ 3 Multi-Agent System: Agent บำรุงรักษา +…
