How-to: เตรียมข้อมูลเครื่องจักรให้พร้อมสำหรับ Industrial AI ใน 6 ขั้นตอน — ก่อน AI ต้องมีข้อมูล

Article

ทำไมโครงการ AI ในโรงงานถึงตายก่อนถึงไลน์ผลิต คำถามที่เราได้ยินบ่อยที่สุดจากผู้บริหารโรงงานช่วงหลังนี้คือ "อยากใช้ AI ในโรงงาน แต่ควรเริ่มจากตรงไหน" — และคำตอบที่หลายคนไม่อยากได้ยินคือ อย่าเริ่มจาก AI เริ่มจากข้อมูล รายงานล่าสุดของ IoT Analytics ระบุว่าตลาด Industrial AI จะเติบโตจาก 43.6 พันล้านดอลลาร์ (2024) สู่ 153.9 พันล้านดอลลาร์ในปี 2030 ที่ CAGR 23% แต่ปัจจุบันการใช้จ่าย AI ในภาคผลิตยังคิดเป็นเพียง 0.1% ของรายได้ สาเหตุใหญ่ไม่ใช่ AI ไม่เก่งพอ แต่คือโรงงานส่วนใหญ่ยังไม่มีข้อมูลที่ "ใช้เพื่อฝึกและใช้งาน AI ได้จริง" งานนำร่อง AI ที่ล้มเหลวมักมีร่องรอยเดียวกัน: ทีมพัฒนาได้รับไฟล์ Excel ที่ส่งออกจาก SCADA ทีละเดือน ข้อมูลขาดหายเป็นช่วงๆ เซ็นเซอร์บางตัวเซ็นสเกลผิด ไม่มีใครรู้ว่าหน่วยเป็นอะไร และไม่มีเหตุการณ์ปัญหาที่ติดแท็กไว้ให้โมเดลเรียนรู้ โมเดลที่ดีที่สุดก็ช่วยไม่ได้เมื่อข้อมูลตั้งต้นเป็นเช่นนั้น — นี่คือเหตุผลที่คู่มือนี้มุ่งเน้นเรื่องเดียว: วางรากฐานข้อมูลให้ถูกต้องก่อน AI ลงมือ เส้นทาง 6 ขั้นตอนจากเครื่องจักรถึง Industrial AI — งาน 70% อยู่ใน 3 ขั้นตอนแรกที่ไม่มีใครเห็น ไม่ใช่ตัวโมเดล (ที่มา: สังเคราะห์โดย Honey Corporation) ขั้นที่ 1–2: คัดเลือก Use Case ที่คุ้มค่า แล้วสำรวจข้อมูลที่มีอยู่จริง ขั้นที่ 1 — เลือก use case จากความเจ็บปวดทางธุรกิจ ไม่ใช่จากเทคโนโลยี: จงนึกถึงปัญหาที่เกิดซ้ำและแพงที่สุด เช่น เครื่องจักรหลักเสียกะทันหัน ของเสียจากกระบวนการอบ หรือการเปลี่ยนได้ช้ากว่าแผน ให้เลือก 1 ปัญหาที่มีเหตุการณ์เกิดขึ้นอย่างน้อยเดือนละ 2–3 ครั้ง เพราะโมเดลต้องการตัวอย่างเหตุการณ์พอสมควร จากนั้นคำนวณค่าใช้จ่ายที่เกิดจริงต่อเหตุการณ์ (ค่าหยุดไลน์ ค่าของเสีย) เพื่อเป็นตัวชี้วัดว่าโครงการจะคุ้มหรือไม่ ขั้นที่ 2 — ทำ Data Audit อย่างซื่อสัตย์: ระบุว่าปัจจุบันมีสัญญาณใดบ้างที่เก็บแล้วจริง เก็บที่ไหน (SCADA, Historian, PLC, กระดาษบันทึก) ความถี่เท่าไร และอยู่ได้นานแค่ไหน ตารางด้านล่างคือเกณฑ์เบื้องต้นที่ใช้ประเมินความพร้อมของแต่ละสัญญาณ: ระดับความพร้อมสภาพข้อมูลจริงสิ่งที่ต้องทำต่อ ระดับ 0 — กระดาษบันทึกยามเขียนมือทุก 2 ชั่วโมง สแกนเก็บเป็น…

Nov32026 by contentNo Comments

บทวิเคราะห์: Graph Neural Network — เมื่อ AI เริ่มอ่านโรงงานเป็น “โครงข่าย” ไม่ใช่ตารางตัวเลข

Article

เมื่อพูดถึง AI ในโรงงาน ภาพที่เข้ามาในหัวส่วนใหญ่คือกล้องตรวจคุณภาพหรือโมเดลทำนายจากข้อมูลชุดหนึ่ง แต่มีคลาสของปัญหาที่โมเดลแบบ "หนึ่งแถวข้อมูล หนึ่งคำทำนาย" จัดการได้ยากโดยธรรมชาติ: ความผิดปกติของกระบวนการผลิตทั้งระบบ ที่เซ็นเซอร์หลายสิบตัวในหน่วยผลิตต่างๆ เชื่อมโยงกันผ่านท่อ วาล์ว และลำดับขั้นของกระบวนการเคมี Graph Neural Network (GNN) คือคำตอบที่งานวิจัยปี 2026 ชี้ชัดแล้วว่าเป็นทิศทางหลักของงาน fault diagnosis ยุคใหม่ — บทวิเคราะห์นี้ถอดประเด็นว่าทำไม และโรงงานไทยควรมองไว้ตั้งแต่ตอนนี้ ข้อมูลโรงงานไม่ใช่ตาราง — มันคือกราฟ ภาพที่ 1: มุมมองเดียวกัน สองแบบ — ตารางแบนราบมองไม่เห็นความสัมพันธ์ กราฟเห็น topology ของทั้งกระบวนการ โมเดล time-series ทั่วไป (LSTM, Transformer) ประมวลผลข้อมูลของแต่ละจุดวัดเป็นอิสระหรือรวมทั้งหมดเป็นเวกเตอร์เดียว แต่ความผิดปกติในโรงงานเคมี/กระบวนการต่อเนื่องมักปรากฏเป็น "รูปแบบเชิงพื้นที่" — อุณหภูมิ reactor เพี้ยนเล็กน้อย ทำให้ pressure ขาลงระบายตามมา แล้วระดับใน stripper สั่นในอีก 15 นาทีถัดมา ความสัมพันธ์แบบนี้ฝังอยู่ใน topology ของ process ซึ่ง GNN เข้าถึงได้โดยตรงผ่านการสร้าง graph จาก P&ID (แผนผังท่อและเครื่องมือวัด) หรือ Pearson correlation ระหว่างตัวแปร หัวใจคือ Message Passing ภาพที่ 2: Message Passing — แต่ละโหนดรับข้อมูลจากเพื่อนบ้าน รวมเป็น representation ใหม่ แล้วทำนายร่วมกัน GNN ทำงานเป็นรอบ (layer) แต่ละรอบ โหนดหนึ่งๆ — ไม่ว่าจะแทนเซ็นเซอร์ อุปกรณ์ หรือหน่วยผลิต — จะรวบรวม feature จากโหนดที่เชื่อมต่อโดยตรง (aggregate ด้วย sum/mean/max) แล้วอัปเดต representation ของตัวเอง ยิ่งหลาย layer ข้อมูลยิ่งเดินทางไกลขึ้นในกราฟ โหนดปั๊มจึง "รับรู้" สภาพของ reactor ที่อยู่ห่างออกไปสองขั้นโดยไม่ต้องอาศัย feature engineering แบบ manual ผลที่ตามมามีสองด้านที่สำคัญกับโรงงาน: แม่นขึ้น เพราะ fault ที่เกิดจริงมักส่งผลต่อเพื่อนบ้านหลายตัวพร้อมกัน โมเดลที่เห็นความสัมพันธ์นี้จะแยก "fault จริง" ออกจาก "เซ็นเซอร์ตัวเดียวเพี้ยน" ได้ และ ตีความได้…

Nov32026 by contentNo Comments

Synthetic Data บำลุยข้อมูลตำหนิขาดแคลน: สร้างภาพ Defect ด้วย Diffusion Model เพื่อเทรน AI ตรวจคุณภาพ

Article

โจทย์คลาสสิกของ AI ตรวจคุณภาพในโรงงานคือ "ของเสียไม่พอเทรน" — ระบบที่ผลิตชิ้นงานถูกต้อง 99.5% จะมีตำหนิให้เก็บภาพเพียง 5 ภาพต่อพันชิ้น และเมื่อรวบรวมได้เป็นร้อยภาพ ก็มักเป็นตำหนิประเภทเดียวกันซ้ำๆ โมเดล deep learning ที่ต้องการภาพหลายพันใบจึง overfit กับความหลากหลายที่แทบไม่มีอยู่จริง บทความนี้ดำน้ำลึกสู่แนวทางที่งานวิจัยปี 2026 ยืนยันแล้วว่าได้ผลจริง: สร้างภาพตำหนิสังเคราะห์ด้วย Diffusion Model แล้วมาเสริมชุดข้อมูลฝึก ทำไม GAN ยุคก่อนยังไม่พอ Generative Adversarial Network (GAN) เคยเป็นคำตอบมาตรฐานของปัญหานี้มานานกว่าห้าปี แต่งานวิจัยที่ตีพิมพ์ใน Multimedia Tools and Applications (2026) สรุปข้อจำกัดที่โรงงานเจอตรงๆ สามข้อ: ปัญหา mode collapse ที่ทำให้ภาพที่สร้างซ้ำซากจำเจ ความละเอียดเท็กซ์เจอร์ความถี่สูงที่ไม่พอสำหรับงานตรวจสอบอุตสาหกรรม และความขัดแย้งพื้นฐานที่สุด — GAN ต้องการข้อมูลปริมาณมากอยู่ด่วนในการเทรนให้เสถียร ซึ่งขัดกับสถานการณ์ low-shot ตั้งแต่ต้น Diffusion Model เปลี่ยนกระบวนทัศน์จากการต่อสู้สองโครงข่าย มาเป็นการ ถอด noise ทีละขั้น (iterative denoising) ที่ optimize ด้วย objective แบบ likelihood ที่เสถียรกว่า ผลคือควบคุมโครงสร้างตำหนิและความหลากหลายได้ดีกว่าอย่างมีนัยสำคัญ — งานเปรียบเทียบโดยตรงในโครงการ CINNABAR 2 ของ DLR MRO Institute (เยอรมนี) พบว่า Diffusion Model ให้คะแนน LPIPS ดีกว่าและยก performance ของตัวตรวจจับขึ้น 12% เมื่อเทียบกับ GAN บนงานตรวจคราบบนผิวเครื่องบิน Pipeline ที่งานวิจัยยืนยันแล้ว ภาพที่ 1: Pipeline การสร้างภาพตำหนิสังเคราะห์ด้วย Latent Diffusion Model — เริ่มจากภาพจริงเพียง 3-5 ใบต่อชนิดตำหนิ แนวทางที่ทรงพลังที่สุดในปัจจุบันคือการ fine-tune Latent Diffusion Model (LDM) ที่ pre-train มาแล้วด้วยเทคนิค DreamBooth + LoRA — ฝัง concept ของตำหนิชนิดใหม่ลงโมเดลด้วยภาพอ้างอิงเพียงไม่กี่ใบ โดยปรับเฉพาะ cross-attention layers เพื่อลดภาระคำนวณ จากนั้นใช้ Differential Diffusion แปะตำหนิที่เรียนรู้ได้ลงบนภาพพื้นผิวปกติ โดยไม่เกิดรอยต่อ (boundary…

Oct292026 by contentNo Comments

How-to: ออกแบบ Gesture Control ไร้สัมผัสควบคุมเครื่องจักรใน 6 ขั้นตอน — Latency 72 ms ตาม ISO 13849 PLd ถึงการกันคำสั่งพลาด

Article

ลองนึกภาพช่างเทคนิคในห้อง Cleanroom ที่ถอดถุงมือแตะหน้าจอ HMI ไม่ได้ คนงานโรงอาหารที่มือเปียกล้ำเลือด หรือทีมซ่อมบำรุงในโซนที่เสียงเครื่องจักรดังจนตะโกนสั่งกันไม่ได้ — ทั้งหมดนี้คือ Use Case จริงที่ทำให้ Gesture Control ไร้สัมผัส (Contactless Gesture Interface) กลายจากงานวิจัยเป็นเครื่องมือการผลิต บทความนี้เป็นคู่มือ 6 ขั้นตอนสำหรับวิศวกรที่อยากนำไปใช้จริงโดยไม่เสี่ยงความปลอดภัย Gesture Control ไร้สัมผัส — จากกล้อง 3D ถึงคำสั่ง PLC ภายใต้เพดาน Latency ตาม ISO 13849 (ภาพ: Honey Corporation) เลือกเทคโนโลยีให้ตรงงานก่อน งานวิจัยด้าน Human-Robot Interaction ชี้ว่าไม่มีเทคโนโลยีใดชนะทุกงาน — ถุงมืออัจฉริยะให้ความแม่นยำสูงแต่สวมใส่ไม่สบายและต้อง Calibration ทุกครั้ง ขณะที่ระบบ Vision ให้อิสระในการเคลื่อนไหวแต่อ่อนไหวต่อแสงและการบัง สรุปเปรียบเทียบสั้นๆ ก่อนลงรายละเอียด แนวทางจุดแข็งข้อจำกัดเหมาะกับ Vision 3D (RGB-D / ToF)ไม่ต้องสวมอะไร รองรับผู้ใช้หลายคนอ่อนไหวต่อแสง/การบัง ต้องมีมุมมองเห็นมือสถานีงานประจำ โซนสุขอนามัย ถุงมือ/อุปกรณ์สวม IMUแม่นยำสูง ไม่กระทบแสงต้องสวม-ปรับเทียบ เพิ่มภาระบำรุงรักษางานสอนทางหุ่นยนต์ Hand Guiding EMG Armbandอ่านเจตนาจากกล้ามเนื้อ ใช้ได้แม้มือถือของสัญญาณแปรผันตามบุคคล ต้องเทรนรายคนงานวิจัย/งานเฉพาะทาง 6 ขั้นตอนสู่การใช้งานจริง จำกัดคำสั่งให้น้อยแต่ชัด — เริ่มจาก 5-8 ท่าทาง (Start, Stop, Jog +/-, Acknowledge, Emergency) งานวิจัยที่ใช้ Deep Learning รูปแบบ Skeleton ทำได้ถึง 85.5% บนชุดข้อมูลมาตรฐาน แต่ในโรงงานจริง "น้อยแต่เชื่อถือได้" ชนะ "เยอะแต่กำกวม" เสมอ ออกแบบ Gesture Vocabulary ที่กันคำสั่งพลาด — ท่าทางธรรมชาติในการทำงาน (ชี้นับของ โบกเรียกเพื่อน) ต้องไม่ตรงกับคำสั่งควบคุมเครื่อง และทุกคำสั่งอันตรายใช้การยืนยัน 2 ขั้นตอน วาง Latency Budget ตั้งแต่วันแรก — คำสั่ง Stop ฉุกเฉินต้องถึง PLC เร็วกว่า 100 ms ตามข้อกำหนดของ ISO 13849-1 ระดับ PLd ใส่ AI ไว้ที่ Edge…

Oct292026 by contentNo Comments

Smart Safety Helmet: Deep Dive จากงานวิจัย 1,268 ชิ้น ถึง IMU และมาตรฐาน EN 397 — เมื่อหมวกนิรภัยเริ่มคุยกับโรงงานได้

Article

หมวกนิรภัย (Hard Hat) เป็นอุปกรณ์ PPE ที่อยู่กับอุตสาหกรรมก่อสร้างและการผลิตมากว่าร้อยปี แต่ตลอดเวลานั้นมันทำหน้าที่ได้แค่อย่างเดียว — "รับแรงกระแทกแทนศีรษะ" ถ้าแรงกระแทกนั้นรุนแรงเกินไป หรือคนงานล้มฟุบในมุมอับตาของโรงงาน ไม่มีใครรู้จนกว่าเหตุการณ์จะจบไปแล้ว Smart Safety Helmet เปลี่ยนสมการนี้ด้วยการเพิ่มเซนเซอร์ การประมวลผล และการเชื่อมต่อ เข้าไปใน PPE ชิ้นที่คนงานใส่ทุกวันอยู่แล้ว งานวิจัยบอกอะไรเราบ้าง Scoping Review ตีพิมพ์ในวารสาร JMIR mHealth and uHealth (ปี 2022) รวบรวมงานวิจัยเรื่อง Smart Helmet ถึง 1,268 ชิ้น จากช่วงปี 2010-2021 และสรุปฟังก์ชันหลัก 6 กลุ่มที่ปรากฏซ้ำมากที่สุด ได้แก่ การตรวจจับการหกล้ม (Fall Detection), การเฝ้าระวังสุขภาพ, การป้องกันอุบัติเหตุ, การตรวจแอลกอฮอล์ก่อนเข้างาน, การรายงานตำแหน่ง และปุ่มขอความช่วยเหลือ (Distress Alert) — น่าสนใจว่าเซนเซอร์ตัวเดียวที่โผล่ในงานวิจัยเกือบทุกชิ้นคือ IMU (Inertial Measurement Unit) เพราะให้ข้อมูลทั้งความเร่งและท่าทางในตัวเดียว Smart Safety Helmet — หมวกนิรภัยที่รวมเซนเซอร์ IMU, PPG, แก๊ส และการเชื่อมต่อไร้สายไว้ในชิ้นเดียว (ภาพ: Honey Corporation) กายวิภาคของ Smart Helmet ยุคปัจจุบัน แยกชั้นข้อมูลออกมาดูแล้ว Smart Helmet คือระบบ IIoT ขนาดจิ๋วที่สวมใส่ได้ โครงสร้างของมันมีดังนี้ สถาปัตยกรรมระบบ Smart Helmet จากเซนเซอร์บนหมวกถึงแดชบอร์ดความปลอดภัยของโรงงาน (ภาพ: Honey Corporation) เซนเซอร์/ส่วนประกอบหน้าที่ข้อควรระวังในการใช้งานจริง IMU 6 แกนตรวจจับแรงกระแทก (ค่า g), การหกล้ม, ท่าทางศีรษะต้องปรับ Threshold ตามลักษณะงาน งานขนถ่ายของหนักจะเกิด False Positive สูง PPG (เซนเซอร์แสง)วัดอัตราการเต้นหัวใจ เพื่อประเมินความเหนื่อยล้าความแม่นยำลดลงเมื่อเหงื่อมากหรือสวมผ้าคลุมศีรษะ EEG (บางรุ่นวิจัย)อ่านคลื่นสมองเพื่อตรวจการสลัดสติ/ง่วงซึมสัญญาณรบกวนสูง ยังอยู่ในระดับงานวิจัยเป็นหลัก เซนเซอร์แก๊ส/อุณหภูมิตรวจแก๊สรั่วไหลและความร้อนแวดล้อมระดับบ่าขึ้นไปต้อง Calibration ตามรอบ และเลือกชนิดเซนเซอร์ให้ตรงแก๊สเป้าหมาย GNSS + UWB Tagระบุตำแหน่งคนงาน กลางแจ้งใช้ GNSS ในอาคารใช้ UWB ความแม่นยำระดับ 30-50 ซม.เป็นข้อมูลส่วนบุคคล ต้องกำหนดนโยบายการเก็บให้ชัดตาม PDPA วิทยุ BLE/LoRaWANส่ง Alert…

Oct262026 by contentNo Comments

บทวิเคราะห์: Remaining Useful Life (RUL) — เมื่อคำถามเปลี่ยนจาก ‘พังหรือยัง’ เป็น ‘เหลือกี่สัปดาห์’

Article

ระบบ Predictive Maintenance ส่วนใหญ่ตอบคำถามได้แค่ "เครื่องนี้กำลังจะพัง" — แต่คำถามที่ Planner และ Production Manager ถามจริงคือ "อีกกี่สัปดาห์จะพัง" เพราะคำตอบนั้นแหละที่ตัดสินได้ว่าจะเลื่อนงานซ่อมไปรวมกับ Shutdown ครั้งถัดไปได้หรือไม่ คำถามนี้คืออาณาเขตของ Remaining Useful Life (RUL) ซึ่งกำลังเปลี่ยนจากงานวิจัยสู่เครื่องมือจริงในโรงงาน RUL ไม่ใช่ตัวเลขเดียว — มันคือการกระจายความน่าจะเป็น ความเข้าใจผิดที่พบมากที่สุดคือคาดหวังให้โมเดลตอบ "เหลืออีก 23 วัน" แบบเด็ดขาด ในความเป็นจริง RUL ที่ถูกต้องคือ ช่วงความเชื่อมั่น เช่น "มีโอกาส 90% ที่จะถึงเกณฑ์เสียหายภายใน 18–26 วัน" เพราะเครื่องจักรสองเครื่องรุ่นเดียวกันภายใต้โหลดต่างกันย่อมเสื่อมสภาพไม่เท่ากัน โมเดลที่ดีจึงต้องรู้จักบอกความไม่แน่นอนของตัวเองด้วย สามเส้นทางของการทำนาย RUL แนวทางหลักการจุดแข็งข้อจำกัด Model-basedสมการฟิสิกส์ของกลไกเสื่อมสภาพ เช่น Paris Law ของรอยแตกตีความได้ ใช้ Data น้อยต้องรู้พารามิเตอร์เครื่องจักรชัดเจน ยืดหยุ่นต่ำ Data-drivenMachine Learning เรียนจากข้อมูลวงจรชีวิตเครื่องจักรจริงแม่นยำ ปรับตัวได้กับระบบซับซ้อนต้องการ Data เสื่อมสภาพจริงจำนวนมาก ตีความยาก Hybridผสมข้อจำกัดทางฟิสิกส์เข้าไปในโมเดล Data-drivenสมดุลความแม่นยำกับการตีความพัฒนาซับซ้อนที่สุด บน P-F Curve — RUL คือการประเมินความกว้างของหน้าต่างทอง ทุกความเสียหายเชิงกลมี ช่วง P-F คือระยะจากจุดที่ตรวจพบได้ครั้งแรก (Potential Failure) ถึงจุดที่พังจริง (Functional Failure) เทคโนโลยีต่าง ๆ เห็นจุด P ไม่พร้อมกัน — Ultrasound มักเห็นก่อนสุด ตามด้วย Oil Analysis แล้วจึง Vibration การทำนาย RUL คือการประมาณว่าจากตำแหน่งปัจจุบันบนเส้นเสื่อมสภาพ ยังเหลือเวลาเท่าไรก่อนแตะเส้น Threshold ซึ่งยิ่งตรวจจับได้เร็ว หน้าต่างการวางแผนก็ยิ่งกว้าง ภาพที่ 1: P-F Curve — ช่วง P-F คือหน้าต่างวางแผนซ่อม และ RUL คือการประมาณเวลาที่เหลือก่อนแตะ Failure Threshold แบบกระจายความน่าจะเป็น (ภาพประกอบเชิงแนวคิด) Deep Learning ไปได้ไกลแค่ไหน — หลักฐานจาก Benchmark จริง ชุดข้อมูล IEEE PHM 2012 Data Challenge (แบริ่งหมุนความเร็วสูงพร้อมข้อมูล Vibration จนถึงวันพังจริง)…

Oct252026 by contentNo Comments

How-to: สร้าง Asset-Level Digital Twin ของเครื่องจักรเดี่ยวใน 6 ขั้นตอน — จาก P&ID สู่โมเดลที่ทำนายได้

Article

หลายโรงงานอยากมี Digital Twin แต่เริ่มไม่ถูก — พยายามจำลอง "ทั้งโรงงาน" ตั้งแต่วันแรก แล้วโครงการก็จบก่อนเริ่ม ความจริงคือ Digital Twin ที่สร้างคุณค่าได้จริงส่วนใหญ่เริ่มจากหน่วยที่เล็กที่สุดที่มีความหมายทางธุรกิจ: เครื่องจักรเดี่ยว (Asset-Level Digital Twin) — ปั๊มไฮโดรลิก คอมเพรสเซอร์ ตู้อบ หรือหุ่นยนต์เชื่อม ที่เมื่อหยุดแล้วสายการผลิตหยุดตาม บทความนี้คือคู่มือทีละขั้นตอนสำหรับวิศวกรและผู้จัดการโรงงาน ที่จะพาคุณสร้าง asset twin ตัวแรกให้สำเร็จภายใน 3-6 เดือน โดยไม่ต้องซื้ออะไรเกินจำเป็น ขั้นที่ 1: เลือก Asset ที่ "เจ็บที่สุด" — ไม่ใช่ที่ทันสมัยที่สุด เกณฑ์การเลือกควรใช้ criticality ไม่ใช่ความใหม่ของเครื่องจักร ใช้ผล FMEA (Failure Mode and Effects Analysis) หรือประวัติการเสียจริง 12 เดือนหลังสุด ถาม 3 คำถาม: (1) เครื่องนี้หยุดแล้วกระทบการผลิตมากแค่ไหน (2) อะไหล่หายากแค่ไหน (3) มี sensor ติดอยู่แล้วกี่จุด — เครื่องที่คะแนนสูงสุดคือตัวเริ่มที่ถูกต้อง ขั้นที่ 2: เก็บ "ข้อมูลฐาน" ให้ครบก่อนเขียนโค้ดแม้บรรทัดเดียว Asset twin ที่ดีต้องการข้อมูล 4 ชั้น ซึ่งมักกระจายอยู่ในหลายแผนก: ชั้นข้อมูล ตัวอย่าง แหล่งที่มา Geometryแบบ 3D CAD, P&ID, ผังการเดินสายแผนกวิศวกรรม, ผู้ผลิตเครื่อง Behaviorสมการ dynamics, กราฟประสิทธิภาพ, ค่าคงที่ตัวเครื่องDatasheet, คู่มือเครื่อง, ผลทดสอบ acceptance Telemetryค่า vibration, อุณหภูมิ, กระแสมอเตอร์, แรงดันPLC/SCADA ผ่าน OPC UA หรือ MQTT Knowledgeประวัติซ่อม, บันทึกช่าง, คู่มือ PMCMMS, logbook หน้างาน ภาพที่ 1: Asset-Level Digital Twin ประกอบด้วยข้อมูล 4 ชั้น — Geometry, Behavior, Telemetry และ Knowledge (ที่มา: Honey Corporation) ขั้นที่ 3: เชื่อมข้อมูลจริงเข้าโมเดล — อย่าคัดลอกมาเก็บใน…

Oct202026 by contentNo Comments

How-to: วางระบบ AutoML ในโรงงาน 6 ขั้นตอน — สร้าง ML Pipeline ได้โดยไม่ต้องมี Data Scientist ประจำโรงงาน

Article

โรงงานไทยจำนวนมากอยากใช้ Machine Learning กับข้อมูล production ที่มีอยู่ — ข้อมูล SCADA ย้อนหลัง 3 ปี, ค่า energy รายชั่วโมง, สถิติ scrap rate รายล็อต — แต่ติดที่ "ไม่มี data scientist ประจำโรงงาน" งานวิจัย review ปี 2025 ใน International Journal of Machine Learning Studies (Quaranta et al.) ระบุว่า AutoML คือแนวทางที่ promising ที่สุดในการลดการพึ่งพา ML professional โดยตรง และตลาด AutoML โลกเติบโต CAGR 44.5% ช่วง 2026-2030 จากมูลค่า 3.34 พันล้านดอลลาร์ในปี 2025 (Technavio) แต่ AutoML ในบริบทโรงงานไม่ได้ "กดปุ่มเดียวแล้วจบ" บทความนี้คือคู่มือ 6 ขั้นตอนติดตั้ง AutoML บนข้อมูล industrial แบบที่ทีมวิศวกรโรงงานทำเองได้จริง ขั้นที่ 1: จัดแนวปัญหาให้ถูกประเภท AutoML ทำงานได้ดีกับปัญหา tabular ล้วน เช่น ทำนาย scrap rate จากพารามิเตอร์กระบวนการ, จำแนกล็อตที่มีความเสี่ยง, พยากรณ์ demand ราย SKU สิ่งที่มัก fail คือโจทย์ที่ยังเป็นภาพหรือ signal ดิบ — อันนั้นต้องแปลงเป็น feature ก่อน (ดูขั้นที่ 3) ตั้ง objective ให้ชัดว่าต้องการ accuracy หรือ recall — งานตรวจจับของเสียควร optimize recall เพราะปล่อยของเสียหลุดแพงกว่า reject ของดี ขั้นที่ 2: เตรียมข้อมูลให้ AutoML กินได้ ข้อมูลโรงงานมี 3 ปัญหาคลาสสิกที่ AutoML แก้ให้ไม่ได้ ต้องแก้เอง: Time alignment — ค่าจาก sensor กับผล QC ไม่ได้อยู่บน…

Oct202026 by contentNo Comments

Multimodal Sensor Fusion: ลดจุดบอดของ Predictive Maintenance ด้วยการผสาน Vibration + Acoustic + Thermal + SCADA

Article

หลายโรงงานที่เริ่มทำ Predictive Maintenance (PdM) มักเริ่มจากสิ่งที่ง่ายที่สุด: ติดเซ็นเซอร์วัดการสั่น (Vibration) ที่มอเตอร์หรือลูกปืน แล้วปล่อยให้ AI ทำนายว่าเครื่องจักรจะพังเมื่อไหร่ แนวทางนี้ได้ผลจริง แต่งานวิจัยช่วง 2025-2026 เริ่มชี้ชัดว่า โมเดลที่ฟัง "เสียงเดียว" กำลังถึงเพดานความแม่นยำ โดยเฉพาะเมื่อระบบผลิตมีหลายโหลด หลายความเร็ว และความผิดปกติหลายชนิดเกิดพร้อมกัน บทความนี้ถอดประสบการณ์จากงานวิจัยล่าสุดด้าน Multimodal Sensor Fusion — การผสานข้อมูลจากหลายเซ็นเซอร์หลายประเภทเข้าสู่โมเดลเดียว — พร้อมตัวเลขเปรียบเทียบว่าการเพิ่มแต่ละ modality ซื้อความแม่นยำเพิ่มได้เท่าไร และโรงงานไทยควรเริ่มจากตรงไหน ทำไม Single-Modality ไม่พอแล้ว: ตัวเลขจากงานวิจัย งานวิจัยปี 2026 ด้าน condition monitoring ลูกปืนกังหันลม (ตีพิมพ์ใน Journal of Electrical Systems ปลายเดือนมกราคม 2026) ได้ทำสิ่งที่โรงงานส่วนใหญ่ยังไม่เคยทำ: การเปรียบเทียบแบบ Ablation Study — ถอด modality ออกทีละตัวเพื่อวัดว่าแต่ละเซ็นเซอร์ "ซื้อ" ความแม่นยำเพิ่มเท่าไร ผลลัพธ์สรุปได้ตามตารางนี้ ชุดข้อมูลที่ใช้เทรนF1-Scoreสิ่งที่ได้เพิ่ม เฉพาะข้อมูล SCADA (โหลด อุณหภูมิ ความเร็ว)84.5%บริบทการทำงาน แต่ไม่เห็นตัวความเสียหาย เฉพาะ Acoustic Emission (คลื่นเสียงความถี่สูง)89.2%เห็นรอยร้าวเริ่มต้นก่อนใคร เฉพาะ Vibration92.8%มาตรฐานเดิมของ PdM Vibration + SCADA94.1%แยกโหลดหนักออกจากความเสียหายได้ Vibration + Acoustic Emission96.3%Synergy เกินผลรวมของแต่ละตัว ทั้ง 4 modality (Vib+AE+Temp+SCADA)98.9%สูงสุด ทนทานต่อทุกสภาวะโหลด จุดที่น่าสนใจที่สุดคือแถว Vibration + AE ที่ได้ 96.3% — สูงกว่าผลรวมเดี่ยวของทั้งสองตัวบวกกันแล้วหารสอง นั่นคือ ความเสริมแรงกัน (Complementarity): Vibration เก่งจับ "การสั่นพ้องเชิงโครงสร้าง" จากความเสียหายที่ลุกลามแล้ว ขณะที่ AE ไวต่อคลื่นความเค้นความถี่สูงที่เกิดตอนรอยร้าว เพิ่งเริ่มก่อตัว — ทำให้ระบบเห็นสัญญาณตั้งแต่ระยะ Incipient Fault ที่ Vibration ยังเงียบ สถาปัตยกรรมที่ใช้: CNN-LSTM Hybrid บน Edge โมเดลในงานวิจัยนี้ไม่ใช่โมเดลมหึมา แต่เป็นสถาปัตยกรรมผสม 1D-CNN + LSTM ที่ออกแบบให้ลง Edge Computing Platform ใน nacelle กังหันลมได้จริง…

Oct122026 by contentNo Comments

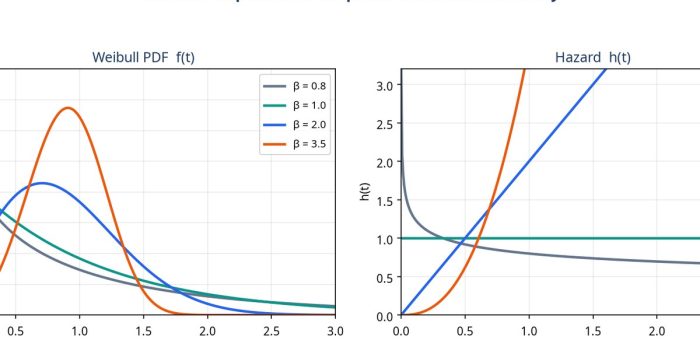

บทวิเคราะห์: Weibull Analysis กับกลยุทธ์บำรุงรักษา — ทำไม β คือคำตอบของคำถาม ‘ควรซ่อมตามเวลา หรือซ่อมตามสภาพ’

Article

หลายโรงงานตั้ง schedule งาน preventive maintenance (PM) ด้วยเหตุผลเดียว: “เคยทำมาอย่างนี้” ทุก 3 เดือน ทุก 6 เดือน ทุกปี — คำถามคือ ตัวเลขเหล่านี้มีที่มาจากข้อมูลความล้มเหลวจริง หรือเป็นเพียงความเคยชิน? เครื่องมือสถิติที่ตอบคำถามนี้ตรงที่สุดคือ Weibull Analysis — การวิเคราะห์การแจกแจงความล้มเหลวที่ใช้ในอุตสาหกรรมการบินและอวกาศมาตั้งแต่ทศวรรษ 1950 และวันนี้กลายเป็นหัวใจของ data-driven maintenance ในโรงงานอุตสาหกรรมทั่วโลก และเมื่อรวมกับเซ็นเซอร์ IIoT ที่เก็บ condition data ได้ต่อเนื่อง Weibull ไม่ได้แข่งกับ Predictive Maintenance — แต่เป็น ชั้นข้อมูลที่บอกว่าเครื่องจักรแต่ละแบบควรถูกเฝ้าดูแบบไหน Weibull ใน 60 วินาที: สองพารามิเตอร์ที่อธิบายทุกเรื่องราว การแจกแจง Weibull อธิบายด้วยพารามิเตอร์สองตัว: β (beta) shape parameter และ η (eta) characteristic life โดย β บอก “รูปแบบการตาย” ของอุปกรณ์: β < 1: อัตราการล้มเหลวลดลงตามอายุ (Infant Mortality) — พบในอุปกรณ์ใหม่ที่มี defect จากการผลิต/ติดตั้ง β = 1: ล้มเหลวสุ่ม (Random) — ไม่มีอายุขัยที่ “ควรซ่อม” การตั้ง PM เป็นการทำให้แย่ลง (PM ตัวเองคือความเสี่ยง) β > 1: ล้มเหลวเพิ่มตามอายุ (Wear-out) — แน่นอนว่าเครื่องจักรกลไกส่วนใหญ่อยู่ในกลุ่มนี้ และเป็นกลุ่มที่ PM ทำงานได้ดี ภาพประกอบ: ซ้าย: PDF ของ Weibull ที่ β ต่างกัน / ขวา: hazard function — β > 1 คือโซนที่ preventive maintenance มีคุณค่า ส่วน β ≤ 1 คือโซนที่ PM ต้องถูกท้าทาย เมื่อโรงงานเก็บ CMMS Data แต่ไม่เคยวิเคราะห์ ปัญหาที่พบซ้ำๆ ในโรงงานไทย:…
