ในโลกของระบบอัตโนมัติอุตสาหกรรมที่ต้องการความแม่นยำระดับมิลลิวินาที TSN (Time-Sensitive Networking) กำลังเปลี่ยนแปลงพื้นฐานของเครือข่ายในโรงงานอย่างสมบูรณ์ TSN ไม่ใช่แค่ Ethernet เวอร์ชันใหม่ แต่เป็นชุดมาตรฐาน IEEE 802.1 ที่เพิ่มความสามารถ Deterministic Communication ให้กับ Ethernet มาตรฐานเดิม
TSN คืออะไร? และทำไมจึงสำคัญสำหรับ Smart Factory
TSN คือชุดมาตรฐานที่พัฒนาโดย IEEE 802.1 Working Group ที่เพิ่มความสามารถด้าน Time Synchronization และ Scheduled Traffic ให้กับ Ethernet มาตรฐาน ทำให้สามารถส่งข้อมูลที่มี Time Constraint ได้อย่างแม่นยำ โดยไม่มี Jitter หรือ Delay ที่ไม่คาดคิด

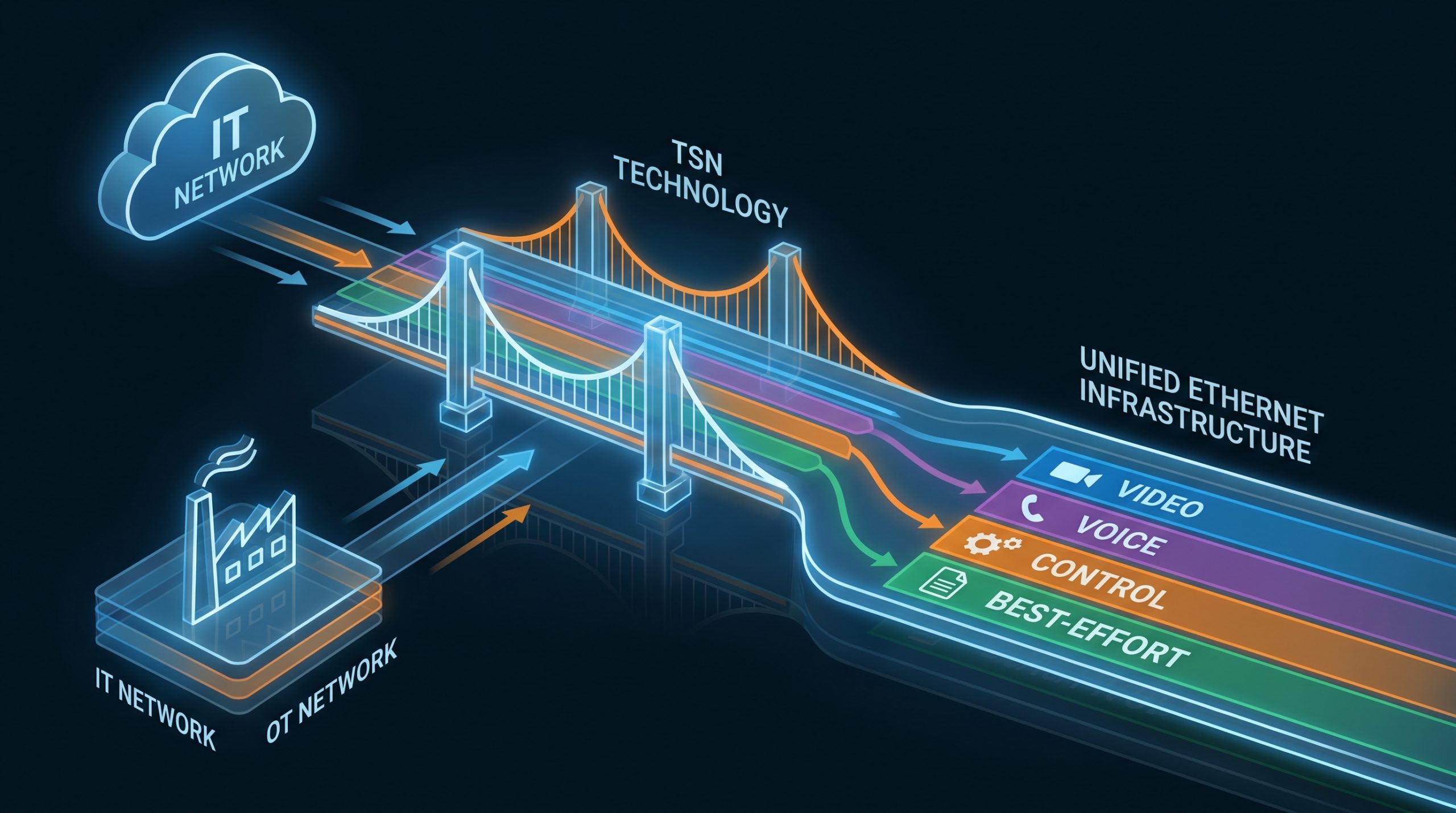

ก่อนหน้า TSN โรงงานต้องใช้เครือข่ายแยกกัน 2 ระบบ: IT Network สำหรับข้อมูลทั่วไป และ OT Network ที่ใช้ Fieldbus เฉพาะทางเช่น PROFINET, EtherCAT, POWERLINK เพื่อให้ได้ Real-Time Performance แต่ TSN เปลี่ยนเรื่องนี้ทั้งหมด
มาตรฐาน IEEE 802.1 หลักที่อยู่ใน TSN
- IEEE 802.1AS — Time-Aware Shaper (gPTM) ซิงโครไนซ์นาฬิกาทุก Node ในเครือข่ายให้ตรงกันภายใน ±1 μs

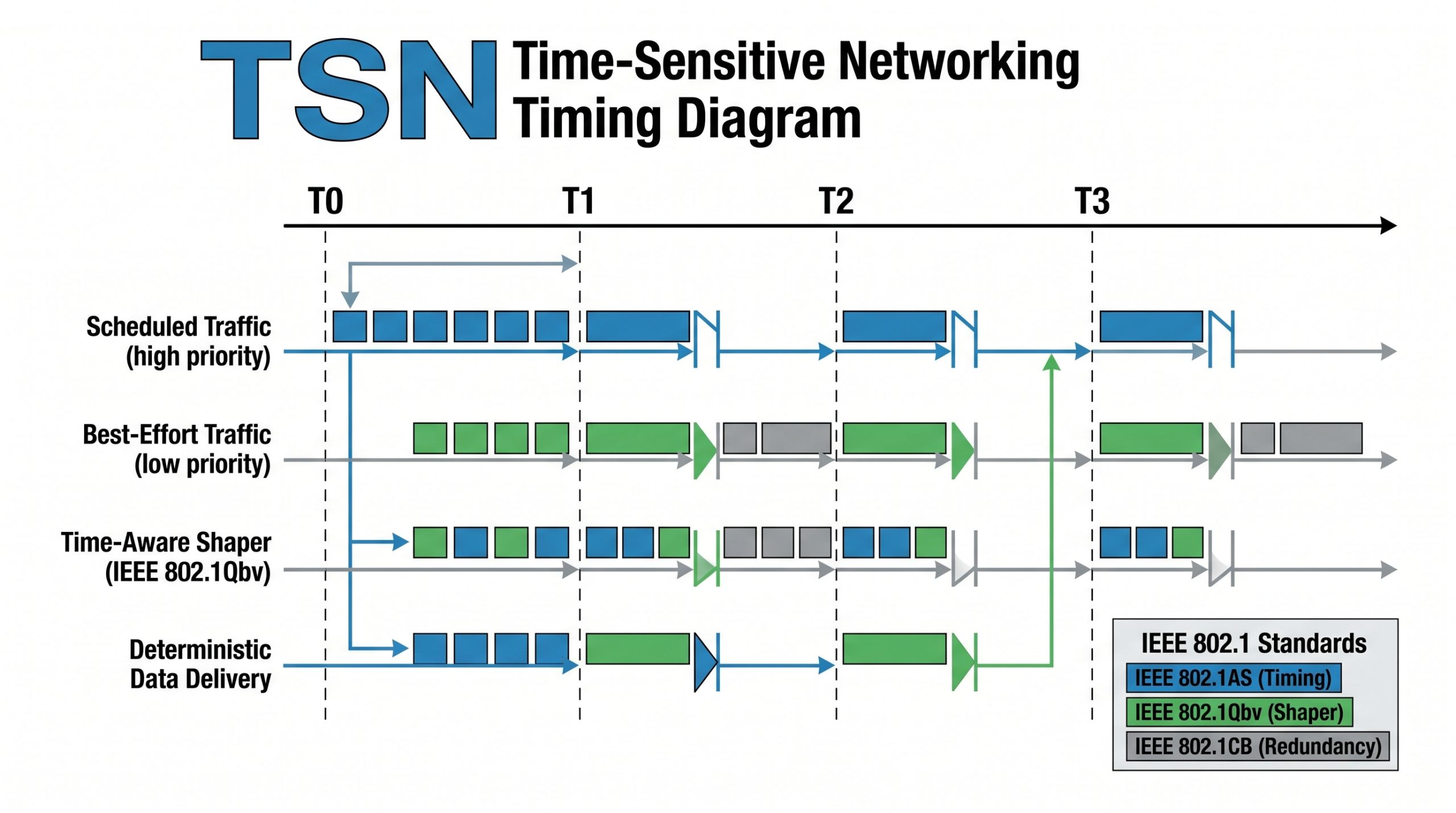

- IEEE 802.1Qbv — Time-Aware Shaper กำหนดตารางเวลาส่งข้อมูลแบบ Gate-Control List
- IEEE 802.1Qbu / 802.3br — Frame Preemption ให้ Frame สำคัญสามารถขัดจังหวะ Frame ที่สำคัญน้อยกว่า
- IEEE 802.1Qcc — Stream Reservation จอง Bandwidth สำหรับ Stream ที่ต้องการ Guaranteed Delivery
- IEEE 802.1CB — Frame Replication and Elimination for Reliability (FRER) ส่งข้อมูลซ้ำเพื่อ Redundancy
ตารางเปรียบเทียบ Standard Ethernet vs TSN
| Feature | Standard Ethernet | TSN Ethernet |
|---|---|---|
| Latency | Non-deterministic (Best-effort) | Deterministic (<1 ms guaranteed) |
| Jitter | Variable (ms–s) | Ultra-low (<1 μs) |
| Time Sync | NTP (ms accuracy) | gPTP (sub-μs accuracy) |
| Traffic Prioritization | 802.1Q VLAN Priority | Scheduled + Preemptive |
| Redundancy | STP/RSTP | FRER (Zero packet loss) |
| Use Case | Office, IT, General Data | Motion Control, Safety, Robot |
| Bandwidth Sharing | Competing | Reserved per Stream |
TSN + OPC UA: อนาคตของ Unified Industrial Network
การผสานรวมระหว่าง OPC UA (Application Layer) และ TSN (Transport Layer) สร้างสถาปัตยกรรมเครือข่ายอุตสาหกรรมที่สมบูรณ์แบบ โดย:
- OPC UA Pub/Sub over TSN ให้ข้อมูลแบบ Publisher/Subscriber ที่มี Deterministic Latency
- อุปกรณ์จากผู้ผลิตต่างกันสามารถสื่อสารกันได้โดยตรงผ่าน OPC UA Information Model
- ระบบ Motion Control ที่เคยต้องใช้ EtherCAT เท่านั้น สามารถใช้ TSN แทนได้
🔧 Real-World Example: ผู้ผลิตยานยนต์รายใหญ่ใช้ OPC UA over TSN เชื่อมต่อหุ่นยนต์จากผู้ผลิตหลายรายบนเครือข่ายเดียวกัน โดยไม่ต้องใช้ Gateway แปลง Protocol อีกต่อไป ลดความซับซ้อนของระบบลงอย่างมาก
การใช้งาน TSN ในอุตสาหกรรมจริง
- Robot Cell Integration: หุ่นยนต์หลายยี่ห้อทำงานร่วมกันบน TSN Network เดียว ส่งข้อมูล TCP/IP ปกติไปพร้อมกับ Real-Time Motion Data
- Multi-Protocol Convergence: PROFINET, EtherCAT, POWERLINK ทั้งหมดวิ่งบน TSN Backbone เดียวกันได้
- Safety Communication: PROFIsafe, CIP Safety ส่ง Safety Data ผ่าน TSN ได้โดยไม่กระทบ Latency
- Edge-to-Cloud: ข้อมูล Real-Time จาก PLC ส่งขึ้น Cloud ผ่านเครือข่ายเดียวกับที่ควบคุม Robot โดย TSN จัดการ QoS ให้
Key Takeaways
- ✅ TSN เพิ่ม Deterministic Communication ให้ Standard Ethernet ทำให้สามารถรวม IT และ OT Network เป็นเครือข่ายเดียว
- ✅ มาตรฐาน IEEE 802.1 หลักประกอบด้วย gPTP, Time-Aware Shaper, Frame Preemption และ FRER
- ✅ OPC UA over TSN เป็นทิศทางหลักของระบบเครือข่ายอุตสาหกรรมยุคใหม่ที่ได้รับการสนับสนุนจากผู้เล่นใหญ่ทุกราย
- ✅ ใช้ได้ตั้งแต่ Motion Control ไปจนถึง Edge-Cloud Communication บน Infrastructure เดียวกัน
- ✅ Frame Preemption และ FRER ทำให้ Critical Traffic ได้รับ Priority สูงสุดพร้อม Zero Packet Loss
- ✅ อุตสาหกรรมยานยนต์ เช่น BMW เริ่มใช้งานจริงแล้ว เป็นสัญญาณว่า TSN พร้อมสำหรับ Production
ประสบการณ์จากหน้างาน: Honey Corporation มีประสบการณ์ติดตั้งระบบเก็บข้อมูลจากอุปกรณ์อุตสาหกรรมผ่านโปรโตคอลมาตรฐานหลากหลาย ทั้ง Modbus, OPC UA และ MQTT เชื่อมโยงข้อมูลจากโรงงานขึ้นสู่แพลตฟอร์ม IIoT ให้ลูกค้าหลากหลายอุตสาหกรรมในประเทศไทย
