ทำไม “เสียงเครื่องจักร” จึงโกหกคุณได้ แต่ “ค่าการสั่นสะเทือน” โกหกไม่ได้
ช่างเทคนิคที่เก่งที่สุดในโรงงานมักบอกได้ว่าเครื่องจักรกำลังจะพัง “จากเสียง” — แต่หูมนุษย์มีข้อจำกัดสองข้อที่ยอมรับกันในวงวิศวกรรมเครื่องกล ข้อแรกคือหูคนได้ยินตั้งแต่ 20 Hz ถึงราว 20,000 Hz ในขณะที่สัญญาณบ่งชี้ความเสียหายระยะแรกของลูกสูบมักเกิดที่ความถี่ต่ำกว่านั้น ข้อสองคือสมองมนุษย์ “ชิน” กับเสียงที่เพิ่มขึ้นอย่างค่อยเป็นค่อยไปในแต่ละวัน จนกระทั่งวันหนึ่งเครื่องหยุดกลางคัน
Vibration Analysis คือการเปลี่ยนสัญญาณการสั่นสะเทือนให้กลายเป็นตัวเลขที่วัดได้ ตรวจสอบซ้ำได้ และเปรียบเทียบข้ามเวลาได้ ด้วยหลักการง่ายๆ ว่า ทุกความผิดปกติเชิงกล มีลายเซ็นความถี่เป็นของตัวเอง
หลักการ 4 ขั้น: จากคลื่นสั่นสะเทือนสู่การวินิจฉัย

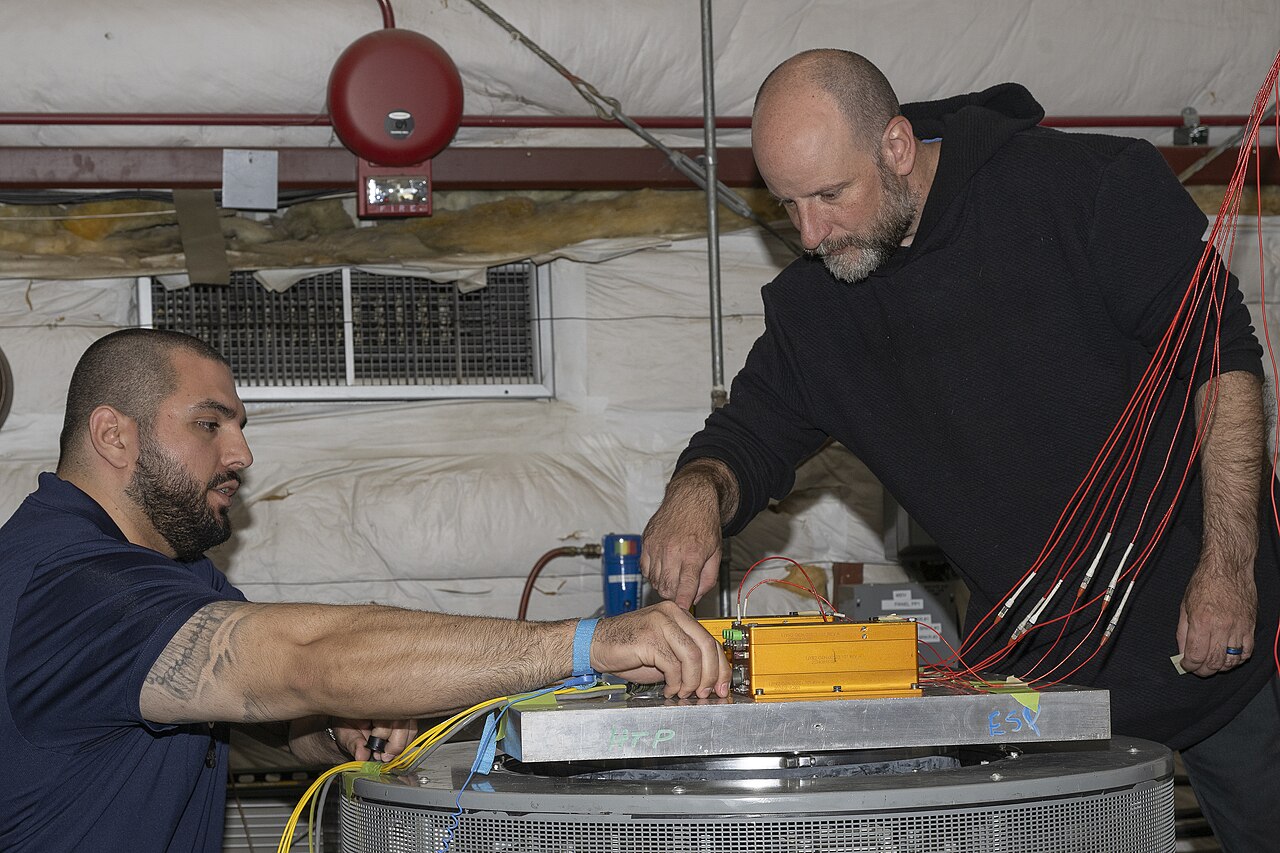

ขั้นตอนการวิเคราะห์มาตรฐานในอุตสาหกรรมคือ (1) เก็บสัญญาณด้วยเซ็นเซอร์วัดความเร่ง (Accelerometer) ที่ติดตั้งบนตัวเครื่องจักรใกล้จุดรับน้ำหนัก (2) แปลงสัญญาณแรงดันไฟฟ้าให้เป็นหน่วยความเร่ง g ผ่านตัวเก็บประจุภายในเซ็นเซอร์แบบ Piezoelectric (3) นำข้อมูลดิบผ่านการแปลงฟูเรียร์ (FFT) เพื่อแยกสัญญาณออกเป็นแต่ละความถี่ และ (4) ตีความความถี่ที่โดดออกมาเทียบกับความถี่บกพร่องทางทฤษฎีของเครื่องจักร
เซ็นเซอร์ 100 mV/g เป็นสเปกที่พบมากที่สุดในโรงงานอุตสาหกรรม ส่วนความถี่ในการเก็บข้อมูล (Sampling Rate) ต้องเป็นอย่างน้อย 2.56 เท่าของความถี่สูงสุดที่สนใจตามทฤษฎีบทของไนควิสต์ เช่น ต้องการวิเคราะห์ถึง 10 kHz ต้องเก็บข้อมูลที่ 25.6 kHz
ตารางลายเซ็นความถี่: อ่านตัวโรคเครื่องจักรให้เป็น
| ความถี่ที่พบ | สาเหตุที่พบบ่อย | สิ่งที่ควรตรวจสอบต่อ |
|---|---|---|
| 1×RPM | ความไม่สมดุล (Unbalance) | น้ำหนักเพิ่มจากเศษวัสดุหรือฝุ่นเป็นก้อนบนใบพัด หรือโรเตอร์โค้งงอ โดยเฟสของสัญญาณจะนิ่งไม่เปลี่ยน |
| 2×RPM | เพลาไม่ได้แนว (Misalignment) | ตรวจการจัดแนวเพลาด้วยเลเซอร์ ทั้งแนวออฟเซ็ตและแนวมุม |

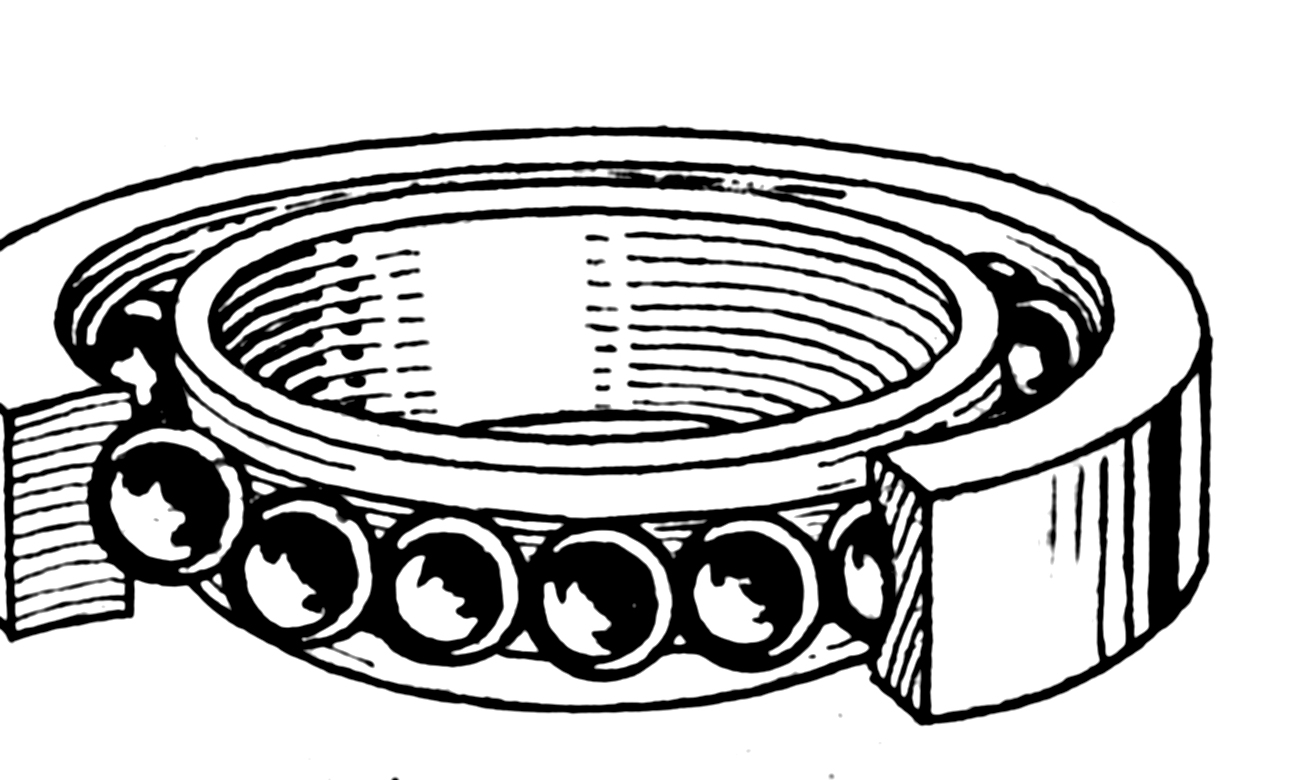

| BPFO / BPFI | ลูกสูบเสียหาย (แหวนนอก/ใน) | โดยเฉพาะเมื่อมี Sideband ของ FTF ปรากฏร่วมด้วย หมายถึงการสึกหรอลุกลาม |
| ราว 0.42–0.48×RPM | ฟิล์มน้ำมันไม่เสถียร (Oil Whirl) | ตรวจระดับความหนืดน้ำมัน แรงดันน้ำมันหล่อลื่น และ Load ของ Sleeve Bearing — มักพบในเครื่องจักรความเร็วสูง |
| ความถี่ลูกผสม (Line Frequency × n) | ปัญหาไฟฟ้า เช่น โรเตอร์แท่งนำหลุด / Stator Eccentricity | ใช้เทคนิค Motor Current Signature Analysis เสริมการวินิจฉัย |
มาตรฐาน ISO 20816 กับค่าเกณฑ์ 4.5 mm/s
ค่า Overall Velocity ในหน่วย mm/s RMS วัดในช่วง 10–1,000 Hz คือตัวเลขที่มาตรฐาน ISO 20816 (ฉบับรวมแทน ISO 10816 เดิม) ใช้ตัดสินความรุนแรงของการสั่นสะเทือนของเครื่องจักรทั่วไป โดยเครื่องจักรขนาดเล็กกว่า 15 kW อยู่ในเกณฑ์ดีเมื่อค่าไม่เกิน 0.71–1.12 mm/s ส่วนเครื่องจักรขนาดกลาง 15–75 kW ในเกณฑ์ยอมรับได้เมื่อไม่เกิน 2.8 mm/s และโดยทั่วไปค่าที่แตะ 4.5 mm/s คือจุดที่ต้องเฝ้าระวังอย่างใกล้ชิด
ทีมวิศวกรของ Honey Corporation มีประสบการณ์ติดตั้งระบบวัดการสั่นสะเทือนแบบออนไลน์ในโรงงานอุตสาหกรรมทั่วประเทศ ตั้งแต่แถบวัดค่าแบบพกพาจนถึงระบบ Wireless Vibration Sensor ที่ส่งข้อมูลขึ้น IIoT Platform ตลอด 24 ชั่วโมง ทำให้ทีมบำรุงรักษาเห็นแนวโน้ม (Trend) ของแต่ละจุดวัดก่อนค่าจะแตะเกณฑ์วิกฤต
จาก Route-Based สู่ Online Monitoring
แนวทางเก็บข้อมูลแบบเดินวัดตามรอบ (Route-Based) ด้วยเครื่องเก็บข้อมูลมือถือยังเป็นวิธีหลักของโรงงานส่วนใหญ่ แต่มีจุดอ่อนคือข้อมูลห่างกัน 30 วัน ทำให้พลาดการพัฒนาของความเสียหายที่ก้าวกระโดด ระบบออนไลน์ที่ติดเซ็นเซอร์ถาวรและส่งค่าต่อเนื่องผ่านเกตเวย์ IIoT จึงเข้ามาชดเชย โดยเฉพาะเครื่องจักรวิกฤต (Critical Machine) ที่หยุดหนึ่งครั้งกระทบทั้งสายการผลิต
- เครื่องจักรวิกฤต: เซ็นเซอร์ถาวร + ระบบเฝ้าระวังต่อเนื่อง + การแจ้งเตือนอัตโนมัติ
- เครื่องจักรสำคัญ: Wireless Tri-axial Sensor เก็บค่าทุก 1–8 ชั่วโมงตามความเสี่ยง
- เครื่องจักรทั่วไป: เดินวัดตามรอบทุก 30 วัน ผสานกับการตรวจด้วยคลื่นเสียงอัลตราซาวนด์
Key Takeaways
- ลายเซ็นความถี่เฉพาะตัว — ความไม่สมดุลอยู่ที่ 1×RPM, การไม่ได้แนวอยู่ที่ 2×RPM, ความเสียหายลูกสูบอยู่ที่ BPFO/BPFI และ Sideband ของ FTF
- เกณฑ์เชิงตัวเลข — ISO 20816 ให้กรอบตัดสินใจชัดเจน เช่น เครื่องจักร 15–75 kW ค่าไม่ควรเกิน 2.8 mm/s และ 4.5 mm/s คือระดับเฝ้าระวัง
- ตำแหน่งเซ็นเซอร์สำคัญเท่าตัวเซ็นเซอร์ — ติดผิดจุดหรือใช้แม่เหล็กบนพื้นผิวสีเป็นชั้นๆ ทำให้สัญญาณความถี่สูงตกหล่น
- Sampling Rate ตามไนควิสต์ — ต้องการดูความถี่ถึง Fmax ต้องเก็บข้อมูลอย่างน้อย 2.56 เท่า ไม่ใช่ 2 เท่าเพราะต้องเผื่อ Anti-aliasing Filter
- จัดชั้นเครื่องจักรก่อนลงทุนเซ็นเซอร์ — Critical ใช้ออนไลน์ต่อเนื่อง, Essential ใช้ไร้สายรายชั่วโมง, ทั่วไปใช้เดินวัดรายเดือน
- อย่าพิพากษาด้วยค่า Overall เพียงตัวเดียว — ค่ารวมปกติไม่ได้แปลว่าสเปกตรัมปกติ ความเสียหายระยะเริ่มต้นมักซ่อนอยู่ใน High-Frequency Energy
