Jul22026 by contentNo Comments

Data Diode และ Unidirectional Gateway: การป้องกันภัยไซเบอร์แบบฮาร์ดแวร์ที่ปลอดภัยที่สุดสำหรับ OT Network

Article

"ข้อมูลได้ทางเดียว แต่ผู้โจมตีเข้ามาไม่ได้เลย" — Data Diode คือสถาปัตยกรรมความปลอดภัยเพียงหนึ่งเดียวที่การันตีการแยกเครือข่าย (Network Isolation) ในระดับกฎของฟิสิกส์ ไม่ใช่แค่การตั้งค่าซอฟต์แวร์ ทำไม Firewalls และ VLANS ยังไม่พอ? ในโลกของ Operational Technology (OT) การแยกเครือข่ายระหว่าง IT และ OT ด้วย Firewall หรือ VLAN Segmentation ถือเป็นมาตรฐานพื้นฐาน แต่เมื่อภัยคุกคามทางไซเบอร์ซับซ้อนขึ้น Firewall ที่อาศัยกฎซอฟต์แวร์เท่านั้นก็มีช่องโหว่ — ทั้งจากการกำหนดค่าผิดพลาด (Misconfiguration), ช่องโหว่เฟิร์มแวร์ หรือการโจมตีแบบ Zero-Day ที่สามารถ Bypass กฎการกรองได้ Data Diode หรือที่เรียกว่า Unidirectional Gateway แก้ปัญหานี้ด้วยแนวทางที่ต่างออกไปโดยสิ้นเชิง: แทนที่จะกรองข้อมูลด้วยซอฟต์แวร์ มันใช้ ออปติกฟาเบอร์ (Fiber Optic) ที่ส่งแสงได้ทางเดียวเท่านั้น — ทำให้การส่งข้อมูลย้อนกลับ (Reverse Communication) เป็นไปไม่ได้ในทางกายภาพ Data Diode คืออะไร? Data Diode คืออุปกรณ์ฮาร์ดแวร์ที่อนุญาตให้ข้อมูลไหลผ่านได้ ทิศทางเดียว (One-Way) เท่านั้น ทำงานโดยใช้ตัวส่งแสง (Transmitter) เช่น Laser LED อยู่ด้านหนึ่ง และตัวรับแสง (Receiver) อยู่อีกด้านหนึ่ง โดยไม่มีองค์ประกอบทางกายภาพใดๆ ที่สามารถส่งสัญญาณย้อนกลับได้ โครงสร้างพื้นฐานของ Data Diode องค์ประกอบ หน้าที่ ระดับความปลอดภัย Transmitter (ฝั่งส่ง) แปลงข้อมูลไฟฟ้าเป็นสัญญาณแสงผ่าน Laser/LED ส่งได้เท่านั้น รับไม่ได้ Receiver (ฝั่งรับ) แปลงสัญญาณแสงกลับเป็นข้อมูลไฟฟ้า รับได้เท่านั้น ส่งไม่ได้ Air Gap Connection เชื่อมต่อด้วย Single-Mode Fiber เส้นเดียว ทางกายภาพไม่มีทางย้อนกลับ Protocol Converter แปลงโปรโตคอล OT (OPC UA, Modbus) เป็นรูปแบบที่เหมาะกับ One-Way Transfer บางรุ่นมี Replication แบบ Read-Only กรณีการใช้งาน Data Diode ในอุตสาหกรรม 1. ส่งข้อมูล SCADA / Historian จาก OT ไปยัง IT…

Jul12026 by contentNo Comments

Process Historian: คลังข้อมูลเชิงเวลาที่เปลี่ยน SCADA ให้กลายเป็นแพลตฟอร์มวิเคราะห์ข้อมูลอัจฉริยะสำหรับโรงงานอัตโนมัติ

Article

ข้อเท็จจริง: โรงงานอัจฉริยะขนาดกลางสร้างข้อมูลมากกว่า 1 เทระไบต์ต่อปี จากเซ็นเซอร์และอุปกรณ์นับหมื่นตัว — หากไม่มีระบบจัดเก็บและเรียกใช้ที่ออกแบบมาเฉพาะสำหรับข้อมูลเชิงเวลา ข้อมูลเหล่านี้จะกลายเป็น Digital Waste ที่ไม่มีวันนำมาใช้ประโยชน์ได้ Process Historian คืออะไร? Process Historian (หรือ Data Historian) คือระบบจัดเก็บข้อมูลแบบ Time-Series ที่ออกแบบเฉพาะสำหรับอุตสาหกรรม ทำหน้าที่รับบันทึกข้อมูลจาก PLC, DCS, SCADA, และเซ็นเซอร์ทุกประเภทอย่างต่อเนื่อง ด้วยอัตราการเก็บข้อมูลตั้งแต่มิลลิวินาทีถึงนาที และเก็บรักษาไว้เป็นปีหรือทศวรรษ โดยไม่สูญเสียความสามารถในการเรียกใช้แบบเรียลไทม์ แม้จะมี Time-Series Database ทั่วไปในตลาด แต่ Process Historian มีความแตกต่างสำคัญคือ การเก็บข้อมูลด้วย Compression Algorithm เฉพาะทาง ที่ลดขนาดข้อมูลได้มากกว่า 90% โดยที่ยังคงความแม่นยำของแนวโน้มข้อมูลไว้ได้ ทำให้สามารถเก็บข้อมูลนับล้าน Tag ได้ในพื้นที่จัดเก็บที่จำกัด ทำไมต้องใช้ Process Historian ไม่ใช่ Database ทั่วไป? Relational Database (SQL) แบบดั้งเดิมถูกออกแบบสำหรับ Transaction Processing ที่เน้นความสมบูรณ์ของข้อมูล (ACID) แต่ Process Historian ต้องเผชิญกับความท้าทายที่แตกต่าง: Write Speed: เขียนข้อมูล 50,000-500,000 Tag ทุก 1 วินาที — SQL Database ไม่สามารถรองรับได้โดยไม่เสียประสิทธิภาพ Data Volume: 1 Tag ที่เก็บทุก 1 วินาทีเท่ากับ 31.5 ล้านค่าต่อปี คูณด้วย 10,000 Tag = 315 พันล้านค่าต่อปี Query Pattern: ส่วนใหญ่เป็นการเรียกดูแนวโน้มในช่วงเวลาหนึ่ง (Time Range Query) ไม่ใช่การค้นหาแบบ Key-Lookup Data Quality: ข้อมูลจากอุปกรณ์อุตสาหกรรมมักมีค่าผิดปกติ (Outlier), หายไป (Missing), หรือรบกวน (Noise) ที่ต้องกรองก่อนบันทึก Compression Algorithm ที่สำคัญ หัวใจของ Process Historian คือวิธีการบีบอัดข้อมูลที่ ลดขนาดได้มากแต่ไม่ทำให้แนวโน้มผิดเพี้ยน Algorithm ที่ใช้กันแพร่หลาย: AlgorithmหลักการอัตราการบีบอัดความเหมาะสมBoxcar (Deviation)เก็บเฉพาะจุดที่เบี่ยงเบนเกินจากเส้นตรงที่กำหนด10:1 - 50:1ข้อมูลที่ค่อนข้างคงที่Swinging Doorเปรียบเทียบความชันสูงสุด/ต่ำสุดจากจุดสุดท้ายที่เก็บ20:1 - 100:1ข้อมูลที่มีทั้งช่วงนิ่งและเปลี่ยนแปลงSlope Projectionพยากรณ์ค่าถัดไปจากแนวโน้ม บันทึกเมื่อผิดพลาดเกินกำหนด30:1 -…

Jul12026 by contentNo Comments

ISA-101 High-Performance HMI: มาตรฐานออกแบบหน้าจอควบคุมที่ลด Human Error และยกระดับ Situation Awareness ในโรงงานอัตโนมัติ

Article

ความจริงที่หลายคนมองข้าม: อุบัติเหตุระดับหายนะในอุตสาหกรรมมากกว่า 40% มีสาเหตุส่วนหนึ่งมาจากการออกแบบหน้าจอควบคุมที่ไม่ดี — ไม่ใช่จากความผิดพลาดของอุปกรณ์ แต่จากการที่โอเปอเรเตอร์มองไม่เห็นสิ่งที่สำคัญในเวลาที่วิกฤตกำลังเกิดขึ้น ISA-101 คืออะไร? มาตรฐาน ISA-101.01 (Interface for Human Machine Interface) เป็นมาตรฐานสากลที่พัฒนาโดย International Society of Automation (ISA) เพื่อกำหนดแนวทางการออกแบบหน้าจอ HMI ที่มีประสิทธิภาพสูง (High-Performance HMI) โดยมีเป้าหมายหลักคือ เพิ่ม Situation Awareness ของโอเปอเรเตอร์ และลดข้อผิดพลาดจากปัจจัยมนุษย์ในระหว่างการทำงานปกติและสถานการณ์ผิดปกติ มาตรฐานนี้เกิดขึ้นจากการศึกษาของ Abnormal Situation Management (ASM) Consortium ซึ่งเป็นกลุ่มวิจัยที่รวบรวมข้อมูลจากอุตสาหกรรมกระบวนการผลิตนานกว่า 20 ปี พบว่าหน้าจอควบคุมแบบดั้งเดิมที่เต็มไปด้วยสีสันสดใสและกราฟิก 3 มิติ กลับเป็นอุปสรรคต่อการตัดสินใจของโอเปอเรเตอร์ในยามวิกฤต ปัญหาของ Traditional HMI หน้าจอ HMI แบบดั้งเดิมมักออกแบบเพื่อ "สวยงาม" มากกว่า "ใช้งานได้จริงในสถานการณ์ผิดปกติ" ลองนึกภาพหน้าจอที่เต็มไปด้วยไอคอนปั๊มและท่อที่หมุนสวยงาม ใช้สีเขียวแทนทุกอย่างที่ทำงานปกติ จนสายตาชินกับสีเขียวจนไม่สังเกตเห็นความผิดปกติเล็กๆ ที่ค่อยๆ พัฒนา มีตัวเลข Process Variable (PV) นับร้อยค่าในจอเดียวโดยไม่มีการจัดลำดับความสำคัญ และเมื่อเกิด Alarm หน้าจอจะเปลี่ยนเป็นสีแดงเต็มจอ แต่โอเปอเรเตอร์กลับไม่รู้ว่าแดงตรงไหนคือปัญหาจริง ผลที่ตามมาคือปรากฏการณ์ที่เรียกว่า "Keyhole Effect" — โอเปอเรเตอร์มองเห็นเฉพาะส่วนเล็กๆ ของภาพรวม เหมือนมองผ่านรูกุญแจ ทำให้ไม่สามารถเชื่อมโยงสัญญาณเตือนหลายๆ ตัวเข้าด้วยกันเพื่อเข้าใจสถานการณ์โดยรวมได้ หลักการของ High-Performance HMI ISA-101 นำเสนอแนวคิดการออกแบบที่แตกต่างอย่างสิ้นเชิงจากแบบดั้งเดิม: 1. การใช้สีแบบ Gray-Scale Emphasis หน้าจอปกติควรเป็นสีเทา (Gray-Scale) เพื่อให้สีที่สดใสถูกใช้เฉพาะเพื่อ ดึงความสนใจไปยังสิ่งที่ผิดปกติ เท่านั้น เมื่อทุกอย่างทำงานปกติ หน้าจอจะเป็นเทาอ่อนสบายตา แต่เมื่อค่าใดเบี่ยงเบน สีที่เด่นจะปรากฏขึ้นทันทีทำให้โอเปอเรเตอร์สังเกตเห็นได้ทันทีโดยไม่ต้องอ่านตัวเลข 2. การจัดลำดับชั้นการแสดงผล (Display Hierarchy) ISA-101 กำหนดโครงสร้างการแสดงผลเป็น 3 ระดับ: ระดับชื่อหน้าที่ข้อมูลที่แสดงLevel 1Process Overviewภาพรวมทั้งโรงงาน/หน่วยผลิตสถานะรวม, ตัวชี้วัด KPI, Alarm SummaryLevel 2Unit Displayรายละเอียดของหน่วยผลิตเฉพาะค่า PV, Setpoint, Output, สถานะอุปกรณ์Level 3Detail Displayรายละเอียดเชิงลึกของลูปควบคุมเดี่ยวTrend, Tuning Parameters, Diagnostic 3. การแยก Dynamic และ Static Elements ข้อมูลที่เปลี่ยนแปลงตลอดเวลา (Dynamic)…

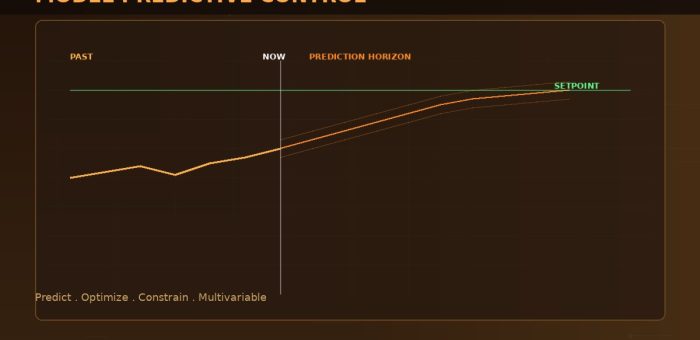

Jul12026 by contentNo Comments

Model Predictive Control (MPC): เทคโนโลยีควบคุมขั้นสูงที่เหนือกว่า PID สำหรับกระบวนการผลิต Multivariable

Article

ความท้าทาย: เมื่อกระบวนการผลิตมีตัวแปรควบคุม 20-50 ตัวที่มีผลต่อกันและกัน (Interaction) การใช้ PID Controller แบบดั้งเดิมที่ควบคุมทีละลูปจะไม่เพียงพอ — MPC คือคำตอบที่พยากรณ์อนาคตและหาการกระทำที่เหมาะสมที่สุดในทุกขณะ ทำไม PID ไม่เพียงพอสำหรับกระบวนการผลิตที่ซับซ้อน? PID Controller เป็นกลไกควบคุมที่ทำงานได้ดีมากกว่า 90% ของลูปควบคุมในอุตสาหกรรม แต่เมื่อกระบวนการมีความซับซ้อนสูง เช่น หอกลั่นน้ำมัน (Distillation Column) ที่มีตัวแปรอุณหภูมิ ความดัน อัตราการไหล และองค์ประกอบทางเคมีที่มีผลต่อกันและกัน PID เริ่มมีข้อจำกัด: Interaction: การเปลี่ยน Setpoint ของลูปหนึ่งส่งผลกระทบต่อลูปอื่น ทำให้เกิดการสั่น (Oscillation) และความไม่เสถียร Dead Time: กระบวนการที่มี Delay สูง เช่น การเปลี่ยนอุณหภูมิในเตาเผา ทำให้ PID ตอบสนองช้าและ Overshoot Constraints: PID ไม่สามารถคำนึงถึงข้อจำกัด เช่น อุณหภูมิสูงสุด ความดันต่ำสุด อัตราการเปลี่ยนแปลงสูงสุด ได้โดยตรง Multivariable: PID ควบคุมทีละตัวแปร ไม่สามารถหาคำตอบที่เหมาะสมที่สุดเมื่อต้องสมดุลหลายเป้าหมายพร้อมกัน MPC คืออะไร? Model Predictive Control (MPC) หรือที่รู้จักในนาม Advanced Process Control (APC) เป็นเทคนิคควบคุมที่ใช้แบบจำลองทางคณิตศาสตร์ (Process Model) ของกระบวนการเพื่อ พยากรณ์พฤติกรรมในอนาคต และคำนวณหาชุดการกระทำควบคุม (Control Moves) ที่จะนำกระบวนการไปสู่เป้าหมายโดย ลดค่าความคลาดเคลื่อนให้น้อยที่สุด ภายใต้ข้อจำกัดที่กำหนด MPC ทำงานในรอบ (Control Cycle) แต่ละรอบดังนี้: วัดค่า Process Variable (PV) ปัจจุบันจากเซ็นเซอร์ ใช้ Process Model พยากรณ์ PV ในอนาคตตลอดช่วง Prediction Horizon (เช่น 30-120 นาทีข้างหน้า) แก้ปัญหา Optimization เพื่อหา Control Moves ที่ลด Cost Function (ผลรวมของความคลาดเคลื่อนจาก Setpoint + ความรุนแรงของการเปลี่ยนแปลง) ให้น้อยที่สุด ภายใต้ Constraints ส่ง Control Move แรกไปยัง Actuator จริง แล้วรอรอบถัดไปเพื่อคำนวณใหม่ องค์ประกอบหลักของ MPC องค์ประกอบคำอธิบายตัวอย่างค่าProcess Modelแบบจำลองความสัมพันธ์ระหว่าง…

Jun302026 by contentNo Comments

Retrieval-Augmented Generation (RAG) สำหรับการจัดการความรู้ในโรงงานอัจฉริยะ: เปลี่ยนเอกสารเทคนิคให้กลายเป็นผู้ช่วย AI

Article

ความรู้ในโรงงานอุตสาหกรรมมักกระจัดกระจายอยู่ทั่วไป — คู่มือเครื่องจักรหลายพันหน้า บันทึกการซ่อมบำรุง ขั้นตอนปฏิบัติมาตรฐาน (SOP) แบบฟอร์มการตรวจสอบ และประสบการณ์ที่สะสมอยู่ในหัวของช่างเทคนิคผู้ช่ำชอง เมื่อผู้เชี่ยวชาญรุ่นเก่าเกษียณ ความรู้เหล่านั้นก็มักหายไปพร้อมกับพวกเขา Retrieval-Augmented Generation (RAG) คือเทคโนโลยีที่เปลี่ยนคลังเอกสารเหล่านี้ให้กลายเป็น "ผู้ช่วยผู้เชี่ยวชาญ" ที่ตอบคำถามได้แม่นยำ อ้างอิงแหล่งที่มา และอัปเดตได้ตลอดเวลา RAG คืออะไร? RAG คือสถาปัตยกรรมที่ผสาน โมเดลภาษาขนาดใหญ่ (Large Language Model) กับ ระบบค้นคืนข้อมูล (Retrieval System) จากฐานความรู้ภายในองค์กร แทนที่จะให้โมเดลตอบจากความรู้ที่ถูกฝึกไว้ตอนสร้างโมเดล (ซึ่งอาจล้าสมัยหรือไม่ตรงกับบริบทเฉพาะของโรงงาน) ระบบจะค้นหาเอกสารที่เกี่ยวข้องจากคลังความรู้ก่อน แล้วจึงนำข้อมูลนั้นมาใช้เป็นบริบทในการสร้างคำตอบ ทำให้ได้ผลลัพธ์ที่ถูกต้อง อ้างอิงได้ และลดปัญหาการแต่งเรื่อง (hallucination) อย่างมีนัยสำคัญ 🔧 หลักการสำคัญ: RAG แยก "ความรู้" ออกจาก "ความสามารถทางภาษา" — โมเดลภาษาทำหน้าที่เข้าใจคำถามและประพันธ์คำตอบ ส่วนความรู้เฉพาะทางอยู่ในฐานข้อมูลเวกเตอร์ที่อัปเดตได้ทันทีโดยไม่ต้องฝึกโมเดลใหม่ ไปป์ไลน์การทำงานของ RAG RAG ทำงานในสองระยะหลัก คือระยะเตรียมข้อมูล (offline indexing) และระยะตอบคำถาม (online retrieval): การนำเข้าและแบ่งส่วน (Ingestion & Chunking): เอกสารทุกประเภท — PDF, Word, ไฟล์ CAD, บันทึกการซ่อม — ถูกแปลงเป็นข้อความแล้วแบ่งเป็นชิ้นเล็ก (chunk) ขนาดประมาณ 300–800 โทเคน พร้อมเก็บข้อมูลเมตา เช่น หมายเลขเครื่องจักรและวันที่ การฝังเวกเตอร์ (Embedding): แต่ละ chunk ถูกแปลงเป็นเวกเตอร์ตัวเลขด้วยโมเดล embedding ซึ่งจับความหมายเชิงอรรถศาสตร์ (semantic meaning) การจัดเก็บในฐานข้อมูลเวกเตอร์ (Vector Database): เวกเตอร์ทั้งหมดถูกจัดทำดัชนีด้วยวิธี Approximate Nearest Neighbor (ANN) เพื่อให้ค้นหาได้รวดเร็วในเวลามิลลิวินาที การค้นคืน (Retrieval): เมื่อช่างถาม "ปั๊มหมายเลข P-204 มีเสียงผิดปกติ ต้องตรวจอะไรก่อน?" ระบบแปลงคำถามเป็นเวกเตอร์และค้นหา chunk ที่ใกล้เคียงที่สุด มักใช้การค้นแบบผสม (hybrid search) ระหว่างความหมายและคำสำคัญ การสร้างคำตอบ (Generation): โมเดลภาษารับ chunk ที่ค้นได้มาเป็นบริบท แล้วสร้างคำตอบที่กระชับ พร้อมระบุแหล่งอ้างอิงว่ามาจากคู่มือหน้าไหน เปรียบเทียบวิธีการปรับแต่งโมเดลภาษา มิติเปรียบเทียบ Prompt อย่างเดียว Fine-Tuning RAG การอัปเดตความรู้ ต้องแก้ prompt ต้องฝึกใหม่ ✅…

Jun302026 by contentNo Comments

Self-Supervised Learning สำหรับ Industrial AI: เรียนรู้จากข้อมูลไร้ป้ายในโรงงาน

Article

โรงงานอุตสาหกรรมทุกแห่งผลิตข้อมูลมหาศาลทุกวินาที — เซ็นเซอร์สั่นสะเทือน กล้องตรวจสอบคุณภาพ เครื่องวัดอุณหภูมิและแรงดัน — แต่ข้อมูลเหล่านี้ กว่า 95% เป็นข้อมูลปกติที่ไม่มีป้ายกำกับ (unlabeled data) การจะนำข้อมูลเหล่านี้ไปฝึกโมเดลตรวจจับตำหนิแบบมีผู้สอน (supervised) ต้องเสียเวลาและบุคลากรผู้เชี่ยวชาญในการระบุตำหนิทีละภาพ ซึ่งช้าและมีค่าใช้จ่ายสูง Self-Supervised Learning (SSL) คือวิธีที่ทำให้ AI เรียนรู้รูปแบบที่ซ่อนอยู่จากข้อมูลไร้ป้ายเหล่านี้ได้ด้วยตัวมันเอง Self-Supervised Learning คืออะไร? SSL เป็นเทคนิคที่สร้าง "สัญญาณการเรียนรู้" ขึ้นมาจากโครงสร้างของข้อมูลเอง โดยไม่ต้องมีมนุษย์มาติดป้ายกำกับ ระบบจะตั้ง ภารกิจหลอก (pretext task) ให้โมเดลทำนายส่วนหนึ่งของข้อมูลจากส่วนอื่น เช่น ทายทิศทางการหมุนของภาพ หรือเติมส่วนที่ถูกปิดไว้ (masked) จากการทำภารกิจเหล่านี้ โมเดลเรียนรู้ การแทนคุณลักษณะ (representation) ที่สามารถนำไปใช้ต่อกับงานจริงได้ โดยใช้ข้อมูลที่มีป้ายนิดเดียวในขั้นปรับแต่งสุดท้าย (fine-tuning) 🧠 เหตุผลสำคัญ: ผลงานวิจัยพบว่าโมเดลที่ผ่านการฝึกแบบ self-supervised สามารถบรรลุประสิทธิภาพใกล้เคียงหรือบางครั้งสูงกว่า supervised learning ในงานตรวจจับความผิดปกติ ในขณะที่ใช้ข้อมูลที่มีป้ายน้อยลงมาก วิธีการหลักของ SSL ในงานอุตสาหกรรม Contrastive Learning: สอนโมเดจับคู่ข้อมูลที่ "คล้ายกัน" (เช่น ภาพผลิตภัณฑ์ปกติสองมุม) ให้อยู่ใกล้กันในเวกเตอร์สเปซ และดันข้อมูลที่ "ต่างกัน" ให้ออกห่าง เป็นวิธียอดนิยมในการสร้างโมเดลพื้นฐานที่แยกแยะตำหนิได้ Masked Modeling: ปิดบางส่วนของสัญญาณเซ็นเซอร์หรือภาพแล้วให้โมเดลเติมให้ถูกต้อง เหมาะกับข้อมูลอนุกรมเวลา (time-series) จากเครื่องจักร Synthetic Anomaly: ฉีดตำหนิสังเคราะห์ลงในภาพปกติเพื่อสร้างข้อมูลฝึก เนื่องจากตำหนิจริงในโรงงานมีน้อยมาก เทคนิคนี้ช่วยให้ตรวจจับตำหนิได้โดยไม่ต้องรอสะสมตัวอย่างตำหนิจริง Predictive / Reconstruction: ให้โมเดลเรียนรู้สร้างภาพซ้ำจากข้อมูลปกติ เมื่อเจอข้อมูลผิดปกติโมเดลจะ "สร้างได้ไม่ดี" ส่งสัญญาณว่าพบความผิดปกติ เปรียบเทียบกระบวนทัศน์การเรียนรู้ มิติเปรียบเทียบ Supervised Unsupervised Self-Supervised ต้องมีป้ายกำกับ? ✅ มาก ❌ ไม่มี ป้ายน้อย (final step) ใช้ประโยชน์จากข้อมูลไร้ป้าย ❌ ✅ ✅ ดีมาก ตรวจจับตำหนิประเภทใหม่ ❌ (ต้องเคยเห็น) ปานกลาง ✅ ได้ดี คุณภาพ representation ดี (งานเฉพาะ) ต่ำ-ปานกลาง ✅ ดีมาก ภาระการติดป้ายมนุษย์ สูงมาก ไม่มี ต่ำ กรณีประยุกต์ใช้ในโรงงาน ตรวจจับตำหนิที่ไม่เคยพบ (Novel Anomaly Detection): โมเดลที่เรียนรู้แต่ "ความปกติ" จากภาพผลิตภัณฑ์ดีหลายหมื่นภาพ…

Jun302026 by contentNo Comments

Neuro-Symbolic AI ในอุตสาหกรรมการผลิต: เมื่อ Deep Learning ผสาน Symbolic Reasoning เพื่อ AI ที่ฉลาดและโปร่งใส

Article

ในวงการปัญญาประดิษฐ์มาหลายทศวรรษ มีกระบวนทัศน์ (paradigm) ที่สำคัญสองแนวทางที่มักเดินคนละทาง — Deep Learning ที่เก่งเรื่องการรับรู้ (perception) จากข้อมูล แต่เป็นกล่องดำยากต่อการอธิบาย กับ Symbolic AI ที่ใช้ตรรกะและกฎเกณฑ์ (logic & rules) โปร่งใสแต่ไม่ทนต่อความผิดเพี้ยนของข้อมูลโลกจริง Neuro-Symbolic AI คือความพยายามผสานจุดแข็งของทั้งสองแนวเข้าด้วยกัน เพื่อสร้างระบบที่ "เก่งขึ้น โปร่งใสขึ้น และใช้ข้อมูลน้อยลง" ทำไมโรงงานอุตสาหกรรมต้องการ Neuro-Symbolic AI? โมเดล Deep Learning แบบเดิมทำงานได้ดีในงานจำแนกภาพหรือพยากรณ์ แต่มีจุดอ่อนสำคัญในบริบทโรงงาน: มันไม่เข้าใจ ความสัมพันธ์เชิงเหตุผล และไม่สามารถรับประกันว่าจะไม่ละเมิดกฎความปลอดภัยที่วิศวกรกำหนดไว้ ในขณะที่ Symbolic AI แบบดั้งเดิม (เช่นระบบผู้เชี่ยวชาญ) เขียนกฎเป็น if-then ได้ชัดเจน แต่เมื่อเจอข้อมูลเซ็นเซอร์ที่สกปรกหรือสัญญาณรบกวนก็พังทลายทันที 💡 แนวคิดหลัก: Neuro-Symbolic AI ใช้ส่วน Neural ในการ รับรู้และสกัดคุณลักษณะ จากข้อมูลดิบ (ภาพ สัญญาณเสียง ค่าเซ็นเซอร์) แล้วส่งต่อให้ส่วน Symbolic ทำ อนุมานเชิงตรรกะ บนฐานความรู้ (Knowledge Graph) เพื่อตัดสินใจที่สอดคล้องกฎเกณฑ์และอธิบายได้ สถาปัตยกรรมพื้นฐานของ Neuro-Symbolic AI ระบบ Neuro-Symbolic โดยทั่วไปประกอบด้วยสามชั้นหลักที่ทำงานร่วมกัน: ชั้นรับรู้ (Perception Layer): เครือข่ายประสาทเทียมแปลงข้อมูลดิบ เช่น ภาพจากกล้องตรวจสอบคุณภาพ หรือสัญญาณสั่นสะเทือนของเครื่องจักร ให้กลายเป็นเวกเตอร์คุณลักษณะ (feature vector) และแยกแยะวัตถุ/สถานการณ์เบื้องต้น ชั้นความรู้ (Knowledge Layer): Knowledge Graph จัดเก็บความสัมพันธ์ระหว่างเครื่องจักร อะไหล่ กระบวนการผลิต และกฎความปลอดภัย ในรูปแบบเอนทิตีและความสัมพันธ์ (entity-relation triple) เช่น [ปั๊ม-001] —ส่งผลต่อ→ [ประสิทธิภาพสาย A] ชั้นอนุมาน (Reasoning Layer): เอนจินอนุมานเชิงสัญลักษณ์ (เช่น Answer Set Programming หรือตรรกะเชิงคำอธิบาย — Description Logic) ใช้กฎเกณฑ์และผลจากชั้นรับรู้มาตอบคำถาบ เช่น "ถ้าเซ็นเซอร์อุณหภูมิเกิน 85°C และแรงดันต่ำกว่า 2 bar แล้วต้องหยุดเครื่องภายใน 30 วินาที" เปรียบเทียบ 3 กระบวนทัศน์ AI มิติเปรียบเทียบ Deep Learning (เดิม)…

Jun292026 by contentNo Comments

WebSocket สำหรับ IIoT: โปรโตคอล Full-Duplex เรียลไทม์สำหรับ Web-Based SCADA Dashboard

Article

เมื่อ Dashboard ของ SCADA หรือ HMI ต้องแสดงค่าเซ็นเซอร์ที่เปลี่ยนแปลงทุกวินาที หรือเมื่อผู้ควบคุมต้องการเห็นสถานะเครื่องจักรแบบเรียลไทม์บนเว็บเบราว์เซอร์ โปรโตคอลแบบเดิมอย่าง HTTP Request-Response ก็เริ่มไม่เพียงพอ WebSocket (RFC 6455) จึงกลายเป็นหัวใจสำคัญของการสร้างระบบติดตามและควบคุมโรงงานผ่านเว็บที่ตอบสนองแบบทันที (Real-Time) WebSocket คืออะไร และทำไม IIoT ถึงต้องการ WebSocket เป็นโปรโตคอลสื่อสารแบบ Full-Duplex (สองทางพร้อมกัน) ที่ทำงานบน TCP Connection เดียว แตกต่างจาก HTTP แบบดั้งเดิมที่เป็น Request-Response (ฝั่ง Client ถามแล้ว Server ตอบ แล้วปิดการเชื่อมต่อ) WebSocket เปิดการเชื่อมต่อครั้งเดียวแล้วคงไว้ตลอดเวลา (Persistent Connection) ทำให้ทั้งสองฝั่งสามารถส่งข้อมูลหากันได้ตลอดเวลาโดยไม่ต้องรอฝั่งใดฝั่งหนึ่งเริ่มก่อน การสร้าง WebSocket Connection เริ่มต้นด้วย HTTP Upgrade Handshake - Client ส่ง HTTP Request พร้อม Header Upgrade: websocket เมื่อ Server ตอบรับ (HTTP 101 Switching Protocols) การเชื่อมต่อก็เปลี่ยนจาก HTTP ไปเป็น WebSocket ทันที จุดนี้สำคัญเพราะทำให้ WebSocket สามารถทะลุผ่าน Firewall และ Reverse Proxy มาตรฐานได้โดยใช้พอร์ต 80 หรือ 443 เหมือนเว็บไซต์ทั่วไป เปรียบเทียบวิธีการสื่อสาร Real-Time ใน IIoT วิธีการ ทิศทาง Overhead/ข้อความ Latency การใช้ทรัพยากร HTTP Polling Request-Response ~500-800 bytes (Header ซ้ำทุกครั้ง) สูง (รอทุก N วินาที) สูงมาก Long Polling ครึ่งสองทาง ~500-800 bytes ปานกลาง สูง SSE (Server-Sent Events) Server > Client เท่านั้น ต่ำ ต่ำ ปานกลาง WebSocket Full-Duplex (สองทาง) 2-10 bytes (Frame Header)…

Jun292026 by contentNo Comments

Wi-SUN FAN: เครือข่าย Mesh ไร้สาย Sub-GHz สำหรับ Smart Metering และ IIoT ระดับนิคมอุตสาหกรรม

Article

ในขณะที่ LoRaWAN และ NB-IoT มักเป็นที่รู้จักกว่าในวงการ IIoT แต่มีมาตรฐานเครือข่ายไร้สายหนึ่งที่เงียบ ๆ ครองตลาด Smart Metering และ Smart Grid ทั่วโลกมาแล้วกว่า 100 ล้านโหนดนั่นคือ Wi-SUN FAN (Field Area Network) เครือข่าย Mesh ความถี่ต่ำกำลังต่ำที่มีความน่าเชื่อถือสูง ทนทานต่อสภาพแวดล้อม และขยายได้เป็นหมื่นโหนดในเครือข่ายเดียว Wi-SUN FAN คืออะไร? Wi-SUN (Wireless Smart Ubiquitous Network) เป็นมาตรฐานเครือข่ายไร้สายแบบเปิดที่พัฒนาโดย Wi-SUN Alliance ซึ่งเป็นองค์กรมาตรฐานสากล ส่วน FAN (Field Area Network) คือโปรไฟล์เฉพาะสำหรับเครือข่ายระดับพื้นที่กว้างที่ใช้ใน Smart Utility, Smart City และ IIoT โดยอิงมาตรฐานสากลหลายชั้นรวมกัน: Physical Layer: IEEE 802.15.4g (Sub-GHz, เน้นพลังงานต่ำและระยะไกล) MAC Layer: IEEE 802.15.4e (TSCH - Time-Slotted Channel Hopping) Adaptation Layer: 6LoWPAN (บีบอัด IPv6 ให้พอดีกับเฟรมขนาดเล็ก) Network Layer: IPv6 + RPL Routing Protocol Transport: UDP / CoAP สถาปัตยกรรมที่อิงมาตรฐานสากลทุกชั้น (จากฟิสิกส์ถึงแอปพลิเคชัน) ทำให้ Wi-SUN FAN เป็น Interoperable อุปกรณ์จากผู้ผลิตต่างกันทำงานร่วมกันได้ ไม่ผูกขาดกับระบบเฉพาะใด ลักษณะเด่นที่ทำให้ Wi-SUN แตกต่าง 1. Mesh Networking แบบ Self-Healing แตกต่างจากโครงสร้าง Star Topology ของ LoRaWAN ที่ทุกโหนดส่งตรงไป Gateway Wi-SUN FAN เป็น Mesh Network ที่แต่ละโหนดสามารถทำหน้าที่ Relay ส่งข้อมูลให้โหนดอื่นได้ หากเสาอากาศหรือโหนดใดขัดข้อง เครือข่ายจะหาเส้นทางใหม่อัตโนมัติ (Self-Healing) ทำให้มี Resilience สูง ไม่มี Single Point of Failure แบบ Gateway เดียว…

Jun292026 by contentNo Comments

PROFINET: มาตรฐาน Industrial Ethernet เรียลไทม์ที่ขับเคลื่อน Factory Automation ยุคใหม่

Article

ในยุคที่ระบบอัตโนมัติของโรงงานต้องสื่อสารกันด้วยความเร็วระดับมิลลิวินาที การเลือกโปรโตคอลเครือข่ายอุตสาหกรรมจึงไม่ใช่แค่เรื่องของ "เชื่อมต่อได้หรือไม่" แต่คือเรื่องของ "เชื่อมต่อได้แม่นยำและกำหนดเวลาได้แน่นอน (Deterministic)" PROFINET (PROcess Field NET) คือหนึ่งในมาตรฐาน Industrial Ethernet ที่ได้รับความนิยมสูงสุดในโลก โดยพัฒนาภายใต้มาตรฐานสากล IEC 61158 และ IEC 61784 ออกแบบมาเพื่อเชื่อมต่ออุปกรณ์ระดับ Field เช่น เซ็นเซอร์ มอเตอร์ และ Drive เข้ากับระบบควบคุมระดับสูงในแบบเรียลไทม์อย่างแท้จริง PROFINET คืออะไร? ทำไมถึงสำคัญใน Smart Factory PROFINET เป็นมาตรฐาน Industrial Ethernet แบบเปิด (Open Standard) ที่ใช้โครงสร้าง Ethernet มาตรฐาน (IEEE 802.3) เป็นพื้นฐาน แต่เพิ่มกลไกการสื่อสารเรียลไทม์เข้าไปเพื่อให้สามารถรับประกัน Cycle Time ที่แน่นอนได้ ซึ่งเป็นสิ่งที่ Ethernet แบบดั้งเดิมที่ใช้ TCP/IP ทำไม่ได้ เนื่องจากลักษณะของ CSMA/CD ที่ไม่สามารถกำหนดเวลาการส่งข้อมูลได้ จุดเด่นของ PROFINET คือการแบ่งประสิทธิภาพออกเป็น Conformance Classes (CC) ที่ชัดเจน ทำให้วิศวกรสามารถเลือกระดับที่เหมาะสมกับแอปพลิเคชันของตนได้ ไม่ว่าจะเป็นการควบคุมกระบวนการทั่วไปหรือการควบคุม Motion ที่ต้องการความแม่นยำระดับไมโครวินาที สถาปัตยกรรม PROFINET IO: 3 บทบาทหลัก โครงสร้างการสื่อสารของ PROFINET (เรียกว่า PROFINET IO) แบ่งอุปกรณ์ออกเป็น 3 บทบาทหลัก: IO Controller — อุปกรณ์ที่ทำหน้าที่ควบคุม เช่น PLC ที่ประมวลผลโปรแกรมและส่งคำสั่งไปยัง Field Device ทำหน้าที่เป็น "สมอง" ของระบบ IO Device — อุปกรณ์ระดับ Field ที่รับคำสั่งจาก IO Controller เช่น เซ็นเซอร์ I/O Module มอเตอร์ Drive และ Valve แต่ละตัวจะมีหมายเลขประจำตัวเรียกว่า Device Name IO Supervisor — อุปกรณ์สำหรับการวินิจฉัยและบำรุงรักษา เช่น Engineering Tool หรือ HMI ที่ใช้ตรวจสอบสถานะและพารามิเตอร์ของอุปกรณ์ การสื่อสารระหว่างกันใช้แนวคิด Application Relation (AR) และ Communication Relation…
