Jul152026 by contentNo Comments

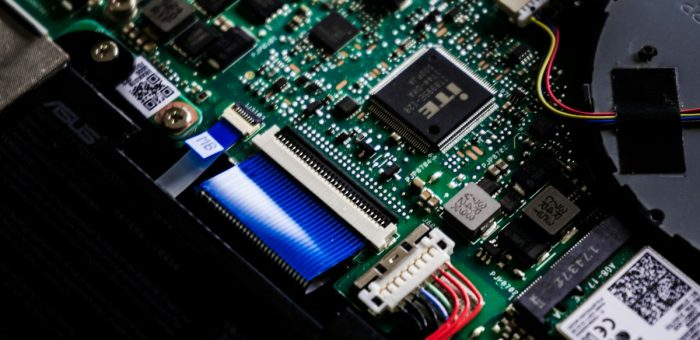

Variable Frequency Drive (VFD): เทคโนโลยี Power Electronics ที่ประหยัดพลังงานโรงงาน 20-50%

Article

Variable Frequency Drive (VFD): เทคโนโลยีที่เปลี่ยนพลังงานไฟฟ้าเป็นเงินออม Variable Frequency Drive (VFD) หรือบางครั้งเรียกว่า Variable Speed Drive (VSD), AC Drive, หรือในวงการอุตสาหกรรมไทยมักเรียกสั้น ๆ ว่า "อินเวอร์เตอร์" เป็นอุปกรณ์ Power Electronics ที่ควบคุมความเร็วและแรงบิดของ AC Motor โดยการปรับความถี่และแรงดันไฟฟ้าที่จ่ายให้มอเตอร์ ในโรงงานอุตสาหกรรมที่ใช้มอเตอร์ไฟฟ้าเป็นจำนวนมาก การติดตั้ง VFD สามารถลดการใช้พลังงานไฟฟ้าได้ 20-50% ขึ้นอยู่กับ Application จากข้อมูลของ IEA (International Energy Agency) มอเตอร์ไฟฟ้าในภาคอุตสาหกรรมกินไฟฟ้าประมาณ 45% ของไฟฟ้าทั้งหมดที่ใช้ทั่วโลก การควบคุมความเร็วมอเตอร์ให้ตรงกับความต้องการจริงจึงเป็นหนึ่งในวิธีประหยัดพลังงานที่มี ROI ดีที่สุดในโรงงาน หลักการทำงานของ VFD VFD ทำงานใน 3 ขั้นตอนหลัก เรียกว่า AC-DC-AC Conversion: ขั้นตอน ชื่อ หน้าที่ องค์ประกอบหลัก 1 Rectifier (AC → DC) แปลง AC จาก Grid เป็น DC Diode Bridge หรือ Active Front End (AFE) 2 DC Bus กรองและกักเก็บพลังงาน DC Capacitor, DC Choke 3 Inverter (DC → AC) แปลง DC กลับเป็น AC ที่ความถี่/แรงดันที่ต้องการ IGBT หรือ SiC MOSFET ควบคุมด้วย PWM PWM (Pulse Width Modulation) — เทคนิคสร้าง AC Inverter สร้าง AC Waveform โดยการสลับ IGBT เปิด-ปิดอย่างรวดเร็ว (Switching Frequency ปกติ 2-16 kHz) ตามรูปแบบ PWM ผลลัพธ์คือแรงดันที่มีค่าเฉลี่ยเป็น Sine Wave ที่ความถี่และขนาดที่ควบคุมได้ เทคนิคที่ใช้กันมากคือ SVM (Space Vector Modulation)…

Jul152026 by contentNo Comments

PID Tuning เชิงลึก: จาก Ziegler-Nichols ถึง Auto-Tuning สมัยใหม่ในระบบควบคุมอัตโนมัติ

Article

PID Controller: พื้นฐานที่วิศวกรควบคุมทุกคนต้องเข้าใจ PID Controller (Proportional-Integral-Derivative) เป็นอัลกอริทึมควบคุม Feedback ที่ใช้กันแพร่หลายที่สุดในอุตสาหกรรม มีประวัติยาวนานกว่า 100 ปีนับตั้งแต่ Nicolas Minorsky เสนอครั้งแรกในปี 1922 เพื่อควบคุมพวงมาลัยเรือ ในปัจจุบัน PID Controller มีอยู่ใน PLC, DCS, และอุปกรณ์ควบคุมแทบทุกประเภท จากการสำรวจพบว่ากว่า 95% ของ Control Loop ในอุตสาหกรรมกระบวนการยังคงใช้ PID อย่างไรก็ตาม การที่ PID มีเพียง 3 พารามิเตอร์ (Kp, Ki, Kd) ไม่ได้แปลว่าง่ายต่อการปรับแต่ง การเลือกค่าที่เหมาะสม (PID Tuning) คือศาสตร์และศิลป์ที่แยกความแตกต่างระหว่างระบบที่ทำงานได้ดีกับระบบที่สั่นพัดหรือตอบสนองช้าเกินไป สูตร PID ทำงานอย่างไร? Output ของ PID Controller คำนวณจากผลรวมของ 3 เทอม: u(t) = Kp × e(t) + Ki × ∫e(t)dt + Kd × de(t)/dt โดยที่ e(t) = Setpoint − Process Variable (Error หรือความคลาดเคลื่อน) เทอม หน้าที่ ผลกระทบเมื่อเพิ่มค่า ความเสี่ยง Proportional (Kp) ตอบสนองตามสัดส่วนของ Error ปัจจุบัน เพิ่มความเร็วในการตอบสนอง Overshoot, Steady-State Error Integral (Ki) สะสม Error ในอดีตเพื่อกำจัด Steady-State Error กำจัด Offset ได้สมบูรณ์ Windup, Oscillation, Response ช้าลง Derivative (Kd) ตรวจจับอัตราการเปลี่ยนแปลงของ Error ลด Overshoot เพิ่ม Stability Noise Amplification, Kick Insight: PI Controller (ไม่ใช้ D) เป็นการกำหนดค่าที่พบบ่อยที่สุดในอุตสาหกรรม Process Control (ประมาณ 70-80%) เนื่องจาก D Term ไวต่อ Noise…

Jul152026 by contentNo Comments

Motion Control: หัวใจของระบบอัตโนมัติยุค Industry 4.0 — เจาะลึกการควบคุมการเคลื่อนที่แม่นยำ

Article

Motion Control คืออะไร? หัวใจสำคัญของระบบอัตโนมัติยุคใหม่ Motion Control เป็นสาขาย่อยของระบบอัตโนมัติที่เกี่ยวข้องกับการควบคุมการเคลื่อนที่ของเครื่องจักรอย่างแม่นยำ ไม่ว่าจะเป็นตำแหน่ง (Position) ความเร็ว (Velocity) หรือแรงบิด (Torque) ในโรงงานอุตสาหกรรมสมัยใหม่ Motion Control เป็นเทคโนโลยีที่อยู่เบื้องหลังการทำงานของหุ่นยนต์อุตสาหกรรม เครื่อง CNC เครนอัตโนมัติ และสายพานลำเลียงที่ต้องการความแม่นยำในระดับไมโครเมตร แตกต่างจากระบบควบคุมทั่วไป Motion Control ต้องการการตอบสนองแบบเรียลไทม์ที่เร็วมาก โดย Cycle Time ของระบบ Control Loop มักจะอยู่ในช่วง 62.5 ไมโครวินาที ถึง 1 มิลลิวินาที ซึ่งเร็วกว่า PLC ทั่วไปที่ทำงานในระดับ 10-50 มิลลิวินาทีอย่างมาก องค์ประกอบหลักของระบบ Motion Control ระบบ Motion Control ที่สมบูรณ์ประกอบด้วยองค์ประกอบหลัก 5 ส่วนที่ทำงานประสานกัน: ส่วนประกอบ หน้าที่ ตัวอย่าง Motion Controller สมองกลที่คำนวณ Trajectory และส่งคำสั่ง Beckhoff TwinCAT, Siemens SIMOTION Drive / Amplifier ขยายสัญญาณและจ่ายกระแสไฟฟ้าให้มอเตอร์ Yaskawa Sigma, Allen-Bradley Kinetix Motor แปลงพลังงานไฟฟ้าเป็นการเคลื่อนที่ Servo Motor, Stepper Motor, Linear Motor Feedback Device วัดตำแหน่ง/ความเร็วจริงส่งกลับ Encoder (Incremental/Absolute), Resolver Mechanical System ส่งต่อการเคลื่อนที่ไปยัง Load Ball Screw, Belt Drive, Linear Guide, Gearbox ประเภทของ Motor ที่ใช้ใน Motion Control 1. AC Servo Motor — มาตรฐานของอุตสาหกรรมยุคใหม่ AC Servo Motor เป็นมอเตอร์ที่นิยมใช้มากที่สุดในระบบ Motion Control ระดับสูง สามารถควบคุมตำแหน่งได้แม่นยำสูง ตอบสนองเร็ว และให้แรงบิดสูงในช่วงความเร็วต่ำ โดยทั่วไป AC Servo จะใช้ Permanent Magnet Synchronous Motor (PMSM) ที่มี Rotor เป็นแม่เหล็กถาวร ทำให้สามารถควบคุมแรงบิดได้อย่างต่อเนื่องและแม่นยำ…

Jul122026 by contentNo Comments

Data Lakehouse: สถาปัตยกรรมแพลตฟอร์มข้อมูลยุคใหม่ที่รวมพลัง Data Lake และ Data Warehouse สำหรับโรงงานอัจฉริยะ

Article

Data Lakehouse คือสถาปัตยกรรมที่ผสานข้อดีของ Data Lake (เก็บข้อมูลได้ทุกรูปแบบ ทุกปริมาณ) เข้ากับ Data Warehouse (ธุรกรรมที่เชื่อถือได้, schema ที่จัดการได้) ไว้ในชั้นเดียว ช่วยให้โรงงานอุตสาหกรรมสามารถวิเคราะห์ข้อมูลจากเซ็นเซอร์ ใบสั่งผลิต และบันทึกการบำรุงรักษาพร้อมกันโดยไม่ต้องย้ายข้อมูลไปมา ในช่วงทศวรรษที่ผ่านมา โรงงานอุตสาหกรรมส่วนใหญ่มักแยกข้อมูลออกเป็นสองที่ คือ Data Lake สำหรับเก็บข้อมูลดิบจากเซ็นเซอร์และ log ไฟล์ (Semi-structured) และ Data Warehouse สำหรับเก็บข้อมูลที่จัดระเบียบแล้ว เช่น ยอดผลผลิต ต้นทุน และดัชนี OEE (Structured) ปัญหาคือการย้ายข้อมูลระหว่างสองระบบ (ETL Pipeline) ทำให้เกิดความล่าช้า ข้อมูลไม่ตรงกัน และสิ้นเปลืองทรัพยากรคำนวณ Data Lakehouse จึงถือกำเนิดขึ้นเพื่อแก้ปัญหานี้โดยตรง Data Lakehouse แตกต่างจาก Data Lake อย่างไร? หัวใจสำคัญของ Data Lakehouse คือการนำ Open Table Format มาวางทับบน Data Lake รูปแบบไฟล์แบบเปิด เช่นรูปแบบที่รองรับ ACID Transactions ทำให้สามารถอ่านและเขียนข้อมูลพร้อมกันได้อย่างปลอดภัย โดยมีคุณสมบัติเด่นดังนี้: ACID Transactions — การเขียนข้อมูลทุกครั้งสมบูรณ์หรือยกเลิกทั้งหมด (All-or-Nothing) ป้องกันข้อมูลเสียหายจากการดึงข้อมูลเซ็นเซอร์ที่ถูกขัดจังหวะกลางคัน Schema Enforcement และ Evolution — บังคับโครงสร้างข้อมูลขณะเขียน แต่ยังอนุญาตให้เพิ่มคอลัมน์ใหม่ในอนาคตโดยไม่ทำลายข้อมูลเดิม เช่นเมื่อติดตั้งเซ็นเซอร์ใหม่ Time Travel — สอบถามข้อมูลย้อนหลังได้ เช่น "อุณหภูมิเตาอบเมื่อ 3 วันที่แล้วเวลา 14:00 น. เป็นเท่าใด" โดยอ้างอิง snapshot ของข้อมูลในแต่ละช่วงเวลา Upsert และ Delete — แก้ไขหรือลบข้อมูลเดิมได้โดยตรง ซึ่ง Data Lake แบบดั้งเดิม (Append-only) ทำไม่ได้ Query Performance — รองรับการจัดทำดัชนี (Indexing) และ Data Skipping ทำให้ค้นหาข้อมูลในชุดข้อมูลขนาดหลายร้อยเทราไบต์เร็วขึ้น 10–100 เท่า เหตุใดโรงงานอุตสาหกรรมต้องใช้ Data Lakehouse ข้อมูลในโรงงานอัจฉริยะมีความหลากหลายสูง ตั้งแต่อนุกรมเวลาของเซ็นเซอร์ความสั่นสะเทือน (หลายล้านจุดต่อวินาที), รูปภาพจากกล้องตรวจสอบคุณภาพ, ไฟล์บันทึกการซ่อมบำรุงรักษา, ไปจนถึงข้อมูลใบสั่งผลิตจากระบบ ERP การวิเคราะห์ข้อมูลเหล่านี้ร่วมกัน เช่น หาความสัมพันธ์ระหว่างรูปแบบการสั่นสะเทือนกับอัตราของเสีย…

Jul122026 by contentNo Comments

Complex Event Processing (CEP): เครื่องมือวิเคราะห์เหตุการณ์เรียลไทม์ที่ตรวจจับรูปแบบความผิดปกติก่อนเกิดความเสียหายในโรงงาน

Article

Complex Event Processing (CEP) คือเทคโนโลยีที่วิเคราะห์กระแสเหตุการณ์ (Event Stream) ที่ไหลเข้ามาอย่างต่อเนื่อง แล้วตรวจจับ "รูปแบบ" (Pattern) ที่บ่งชี้ถึงสถานการณ์สำคัญ เช่น ความผิดปกติ ภัยคุกคาม หรือโอกาสทางธุรกิจ ภายในเวลาไม่กี่มิลลิวินาที — เร็วกว่าการวิเคราะห์แบบ Batch แบบดั้งเดิมนับพันเท่า ในโรงงานอัจฉริยะ เซ็นเซอร์หลายพันตัวส่งข้อมูลเข้ามาทุกวินาที ไม่ว่าจะเป็นอุณหภูมิ ความดัน ความสั่นสะเทือน หรืออัตราการไหล เหตุการณ์ (Event) เดี่ยวๆ แต่ละตัวอาจดูปกติ แต่เมื่อนำมาประกอบกันในช่วงเวลาใกล้เคียง อาจเปิดเผยภาพที่บ่งชี้ความเสียหายที่กำลังจะเกิดขึ้น Complex Event Processing คือเครื่องมือที่ทำหน้าที่ "เชื่อมจุด" เหล่านี้เข้าด้วยกันแบบเรียลไทม์ CEP ทำงานอย่างไร? CEP Engine ทำงานด้วยแนวคิด Event-Driven Architecture แทนที่จะรอข้อมูลสะสมแล้วค่อยประมวลผล (Batch Processing) ระบบจะประมวลผลทุกเหตุการณ์ทันทีที่เข้ามา โดยรักษาเหตุการณ์ไว้ใน Sliding Window ซึ่งคือช่วงเวลาเลื่อนไปเรื่อยๆ เช่น "30 วินาทีล่าสุด" หรือ "100 เหตุการณ์ล่าสุด" แล้วตรวจสอบว่ามีรูปแบบที่ตรงเงื่อนไขหรือไม่ ขั้นตอนหลักมี 4 ข้อ: Ingestion — รับเหตุการณ์จากเซ็นเซอร์ผ่าน Message Broker (เช่น MQTT, AMQP) ด้วยอัตราหลายหมื่นถึงหลายแสนเหตุการณ์ต่อวินาที Pattern Matching — เปรียบเทียบเหตุการณ์ใน Window กับกฎ (Rule) ที่กำหนดไว้ เช่น "อุณหภูมิเกิน 90°C ติดต่อกันเกิน 5 ครั้ง ภายใน 10 วินาที" Complex Event Generation — เมื่อพบรูปแบบ สร้าง "Complex Event" ใหม่ที่สรุปสถานการณ์ เช่น "Overheating Alert ที่เตาอบเบอร์ 3" Action — ส่งสัญญาณเตือน, สั่งงดการผลิต, หรือ trigger ระบบควบคุมอัตโนมัติ ประเภทของ Pattern ที่ CEP ตรวจจับได้ Temporal Pattern — รูปแบบที่เกี่ยวกับเวลา เช่น "เหตุการณ์ A เกิดก่อน B ภายใน 2 วินาที" Spatial Pattern…

Jul122026 by contentNo Comments

API Gateway สำหรับ Smart Factory: แกนกลางบริหารการเชื่อมต่อ OT–IT อย่างปลอดภัยในยุค IIoT

Article

API Gateway คือจุดเข้า-ออกเพียงจุดเดียว (Single Entry Point) ที่คอยรับคำขอทุกประเภทจากภายนอก ตรวจสอบสิทธิ์ จัดการปริมาณการเข้าถึง (Rate Limiting) แล้วส่งต่อไปยังบริการด้านหลังที่เหมาะสมที่สุด — ไม่ว่าจะเป็นระบบ SCADA, MES, หรือแพลตฟอร์มวิเคราะห์ข้อมูล ในยุคที่โรงงานอัจฉริยะ (Smart Factory) ต้องเปิดข้อมูลการผลิตให้กับแอปพลิเคชันมือถือ แดชบอร์ดบนเว็บ พันธมิตรทางธุรกิจ และแพลตฟอร์ม Cloud Analytics การเปิด REST API หลายร้อยชุดให้แต่ละระบบเข้าถึงโดยตรงจะสร้างปัญหาด้านความปลอดภัยและความซับซ้อนในการดูแลรักษาอย่างมาก API Gateway จึงกลายเป็นชั้นสถาปัตยกรรมที่ขาดไม่ได้ในการเชื่อมโยง OT (Operational Technology) กับ IT (Information Technology) อย่างปลอดภัยและมีประสิทธิภาพ API Gateway ทำหน้าที่อะไรบ้าง? API Gateway ทำงานเปรียบเสมือน "ป้อมยาม" ที่ปากทางเข้าของระบบทุกบริการ หน้าที่หลักประกอบด้วย: Authentication & Authorization — ตรวจสอบโทเค็น (OAuth 2.0, JWT) ก่อนปล่อยผ่านทุกคำขอ ป้องกันผู้ไม่ได้รับอนุญาตเข้าถึงข้อมูล OT Rate Limiting & Throttling — จำกัดจำนวนคำขอต่อหน่วยเวลา เช่น 100 requests/นาที ต่อ client เพื่อป้องกันระบบ SCADA ถูกทำให้ล่มจากการดึงข้อมูลมากเกินไป Request Routing — ส่งต่อคำขอไปยัง microservice ที่ถูกต้อง แม้มีบริการหลายสิบตัวทำงานอยู่เบื้องหลัง Protocol Translation — แปลงโปรโตคอล เช่น รับคำขอ REST/JSON แล้วส่งต่อเป็น OPC UA หรือ gRPC ให้ระบบภายใน Caching — เก็บผลลัพธ์คำขอที่ซ้ำ เช่น ค่า OEE ปัจจุบัน ลดภาระ query ลงฐานข้อมูลได้ 60–80% Logging & Monitoring — บันทึกทุกคำขอ วัด latency, error rate และ throughput แบบเรียลไทม์ เหตุใด Smart Factory จำเป็นต้องมี API Gateway การเชื่อมต่อ OT–IT แบบดั้งเดิมมักใช้การเปิด VPN หรือ Port…

Jul92026 by contentNo Comments

AR Head-Mounted Display (HMD): อุปกรณ์สวมใส่แบบดื่มด่ำที่เปลี่ยนการออกแบบและฝึกอบรมในโรงงานด้วย Digital Twin 3 มิติ

Article

AR Head-Mounted Display หรือ HMD คืออุปกรณ์สวมใส่ประเภทหนึ่งที่ให้ประสบการณ์ Augmented Reality แบบดื่มด่ำ (Immersive) มากกว่า Smart Glasses ทั่วไป ด้วยหน้าจอที่กว้างกว่า การติดตามเชิงพื้นที่ (Spatial Tracking) ที่แม่นยำกว่า และความสามารถในการซ้อนภาพดิจิทัล 3 มิติทับบนโลกจริงได้อย่างสมจริง บทความนี้เจาะลึกเทคโนโลยี HMD และความแตกต่างจาก Smart Glasses ในบริบทอุตสาหกรรม AR HMD ต่างจาก Smart Glasses อย่างไร? แม้ทั้งสองจะเป็นอุปกรณ์สวมใส่บนศีรษะ แต่มีจุดประสงค์และขีดความสามารถต่างกันอย่างชัดเจน Smart Glasses ออกแบบเพื่อ การใช้งานต่อเนื่องตลอดวัน โดยแสดงข้อมูลเสริมเล็กน้อย ส่วน AR HMD ออกแบบเพื่อ ประสบการณ์ดื่มด่ำเป็นช่วงเวลาสั้น ที่ต้องการ FOV กว้างและการโต้ตอบ 3 มิติเชิงลึก คุณสมบัติSmart GlassesAR HMD FOV (มุมมอง)20-50 deg90-120 deg น้ำหนัก50-130 กรัม300-600 กรัม เวลาใช้งานต่อเนื่อง8-10 ชม.2-4 ชม. การโต้ตอบเสียง/สายตามือ/ท่าทาง/สายตา กรณีใช้งานPick-by-VisionDesign Review, Training เทคโนโลยีการแสดงผลของ AR HMD เนื่องจาก HMD ต้องแสดงภาพใน FOV ที่กว้างและความละเอียดสูงพอที่จะมองเห็นพิกเซลไม่ได้ (Retina Resolution) เทคโนโลยีหน้าจอจึงก้าวหน้ากว่า Smart Glasses อย่างมาก โดยมี 2 แนวทางหลัก: 1. Optical See-Through (OST) ใช้ Waveguide หรือ Birdbath ให้ผู้สวมมองโลกจริงผ่านเลนส์โปร่งใส พร้อมเห็นภาพดิจิทัลซ้อนทับ ข้อดีคือไม่มีความหน่วง (Latency) ระหว่างโลกจริงกับภาพซ้อนทับ แต่ภาพดิจิทัอาจจางในที่แสงจ้า และ FOV ยังจำกัดที่ประมาณ 50-70 องศา 2. Video See-Through (VST) / Passthrough ผู้สวมไม่ได้มองโลกจริงโดยตรง แต่มองผ่านหน้าจอที่แสดงวิดีโอจากกล้องภายนอกความละเอียดสูง (Passthrough Camera) ทำให้สามารถ ซ้อนภาพดิจิทัลได้แน่นอนและสมบูรณ์ โดยไม่จำกัดด้วยแสง และ FOV กว้างถึง 100-120 องศา แต่ต้องการการประมวลผลความหน่วงต่ำมาก (Motion-to-Photon Latency < 20 ms) ไม่งั้นจะเวียนศีรษะ แนวโน้มล่าสุดคือการใช้…

Jul92026 by contentNo Comments

Wearable Safety Devices: อุปกรณ์สวมใส่อัจฉริยะที่ปกป้องชีวิตคนงานและลดอุบัติเหตุในโรงงานด้วยข้อมูลเรียลไทม์

Article

Wearable Safety Devices หรืออุปกรณ์สวมใส่เพื่อความปลอดภัย คือหัวใจสำคัญของการเปลี่ยนโรงงานจากการป้องกันภัยแบบรอให้เกิดเหตุ (Reactive) ไปสู่การป้องกันล่วงหน้า (Proactive) ในยุคที่ความปลอดภัยในที่ทำงานถูกวัดผลเป็นตัวเลขและข้อมูลเรียลไทม์ บทความนี้เจาะลึกประเภทของอุปกรณ์ เทคโนโลยีเซ็นเซอร์ และวิธีการนำไปใช้ในโรงงานอุตสาหกรรม Wearable Safety Devices คืออะไร? หมายถึง อุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กที่คนงานสวมใส่ติดตัว เพื่อตรวจจับอันตราย ติดตามสถานะทางกายภาพ และเรียกความช่วยเหลือเมื่อเกิดเหตุฉุกเฉิน ต่างจากอุปกรณ์สวมใส่ทั่วไปเพราะมุ่งเน้น การปกป้องชีวิตและสุขภาพ เป็นสำคัญ ตัวอย่างเช่น ป้ายสะท้อนแสงอัจฉริยะ เข็มขัดนิรภัย IoT กำไลข้อมือตรวจจับก๊าซ และเซ็นเซอร์ฝังในชุดสวมใส่ ประเภทของ Wearable Safety Devices แบ่งตามหน้าที่หลักได้ 6 ประเภท: Man-Down / SOS Alert: ตรวจจับการล้มหรือการหยุดเคลื่อนไหวผิดปกติ แล้วส่งสัญญาณเตือนอัตโนมัติพร้อมพิกัด GPS ใช้ IMU ตรวจจับท่าทางและความเร่ง Proximity Warning (ป้องกันการชน): แจ้งเตือนเมื่อคนงานเข้าใกล้เครื่องจักรหรือยานพาหนะเกินระยะปลอดภัย ใช้ UWB หรือ BLE วัดระยะแบบเรียลไทม์ระยะ 10-50 เซนติเมตร Gas Detection Wearable: เซ็นเซอร์ตรวจจับก๊าซพิษและก๊าซระเบิด เช่น CO, H2S, LEL ติดปกเสื้อหรือหมวกกันน็อก แจ้งเตือนด้วยเสียงและแสงเมื่อค่าเกินขีดจำกัด Fall Detection: อัลกอริทึมวิเคราะห์ความเร่งและความเร่งเชิงมุมเพื่อแยกการล้มจริงจากการเคลื่อนไหวปกติ ลดการแจ้งเตือนผิดพลาด (False Alarm) Environmental Monitor: วัดอุณหภูมิ ความชื้น เสียงดัง และรังสี ในสภาพแวดล้อมเฉพาะ เช่น ห้องเครื่อง โรงหลอมโลหะ Location Tracking: ติดตามตำแหน่งคนงานในโรงงานแบบเรียลไทม์ด้วย UWB, BLE Beacon หรือ RFID เพื่อความปลอดภัยและจัดการเข้าออก เทคโนโลยีเซ็นเซอร์และการเชื่อมต่อ ประสิทธิภาพของ Wearable Safety Devices ขึ้นกับชุดเซ็นเซอร์และระบบสื่อสารที่สมดุลระหว่างความแม่นยำ การใช้พลังงาน และความหน่วงต่ำ ตารางต่อไปนี้สรุปเทคโนโลยีหลัก: เทคโนโลยีหน้าที่ความแม่นยำจุดเด่น UWBวัดระยะ/ตำแหน่ง10-30 ซม.แม่นยำสูง ต้าน interference BLE Beaconตำแหน่งคร่าวๆ1-3 เมตรพลังงานต่ำ ติดตั้งง่าย IMU (6-9 แกน)ตรวจท่าทาง/การล้ม-ตรวจ Man-Down ได้แม่นยำ Electrochemical Sensorตรวจจับก๊าซพิษppmจำเพาะต่อชนิดก๊าซ LoRaWANส่งข้อมูลทางไกลระยะ กม.ครอบคลุมพื้นที่กว้าง การออกแบบที่ดีมักผสมหลายเทคโนโลยี เช่น ใช้ UWB วัดระยะใกล้เครื่องจักรเพื่อความแม่นยำ และ LoRaWAN ส่งสัญญาณเตือนข้ามโรงงาน เพื่อให้ทั้งความปลอดภัยระดับเซนติเมตรและการแจ้งเตือนระดับกิโลเมตรทำงานพร้อมกัน กรณีศึกษา:…

Jul92026 by contentNo Comments

Smart Glasses: แว่นตาอัจฉริยะที่ปลดปล่อยมือคนงานและเปลี่ยนการทำงานในโรงงานอุตสาหกรรมยุค Industry 4.0

Article

Smart Glasses หรือแว่นตาอัจฉริยะ เป็นหนึ่งในอุปกรณ์สวมใส่ (Wearable) ที่สร้างผลกระทบต่อการทำงานในโรงงานอุตสาหกรรมมากที่สุดในยุค Industry 4.0 เพราะเปลี่ยนมือทั้งสองข้างของคนงานให้เป็นอินเทอร์เฟซรับข้อมูลไปพร้อมกับทำงาน โดยไม่ต้องวางเครื่องมือลงเพื่อไปดูจอคอมพิวเตอร์หรือกระดาษคู่มือ บทความนี้เจาะลึกทุกมิติของ Smart Glasses ในบริบทอุตสาหกรรม Smart Glasses ในทางอุตสาหกรรม คืออะไร? ในบริบทโรงงาน Smart Glasses หมายถึง แว่นตาที่มีระบบแสดงผลแบบ Heads-Up Display (HUD) ฝังในเลนส์หรือกรอบ ฉายข้อมูลดิจิทัล เช่น คำสั่งประกอบ ผลตรวจสอบ หรือสัญลักษณ์ชี้นำ เข้าสู่ลานสายตาแบบเรียลไทม์ ขณะที่ยังมองเห็นสภาพแวดล้อมจริง จุดที่ต่างจาก AR Head-Mounted Display แบบเต็มใบหน้าคือ น้ำหนักเบาและออกแบบให้สวมตลอดกะการทำงาน 8-10 ชั่วโมง โดยทั่วไปน้ำหนัก 50-130 กรัม สถาปัตยกรรมฮาร์ดแวร์พื้นฐาน Smart Glasses ระดับอุตสาหกรรมประกอบด้วยชิ้นส่วนหลัก 6 ส่วน: Optical Engine: ตัวฉายภาพ ปัจจุบันใช้ Micro-OLED และ Micro-LED ให้ความสว่าง 1,000-3,000 nits เพื่อมองเห็นในโรงงานแสงจ้า Waveguide (ทางนำแสง): แผ่นแก้วบางส่งต่อภาพเข้าตา เทคโนโลยีหลักคือ Surface Relief Grating และ Holographic Waveguide Sensor Suite: กล้อง HD/4K มุมมองบุคคลที่หนึ่ง, IMU 6 แกนติดตามการเคลื่อนไหวศีรษะ, ไมโครโฟนอาร์เรย์รับคำสั่งเสียง ชิปประมวลผล: SoC รองรับ Edge AI เพื่อลดความหน่วงจากการส่งข้อมูลขึ้น Cloud ระบบเชื่อมต่อ: Wi-Fi 6, Bluetooth 5.x และบางรุ่นรองรับ 5G แบตเตอรี่: ความจุ 600-1,500 mAh ฝังในกรอบหรือแยกเป็นแพ็กกระจายน้ำหนัก เทคโนโลยีการแสดงผล: หัวใจของ Smart Glasses ปัญหาเทคนิคที่ยากที่สุดคือการฉายภาพดิจิทัลให้ลอยในลานสายตาพร้อมภาพโลกจริง เทคโนโลยีหลักมี 3 ตระกูล: เทคโนโลยีFOVจุดเด่นจุดด้อย Prism15-25 degความซับซ้อนต่ำ ภาพสว่างบังสายตา FOV แคบ Birdbath30-50 degภาพคมชัด สีสมจริงหนา บังแสง ~50% Waveguide40-60 degบางใส FOV กว้างความซับซ้อนสูงในการผลิต ในโรงงาน Waveguide เป็นมาตรฐานใหม่ เพราะให้ความโปร่งใสสูงกว่า 80% และ FOV…

Jul82026 by contentNo Comments

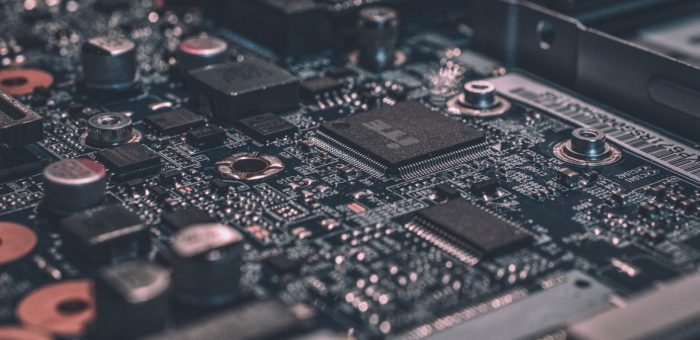

Rapid Prototyping: เร่งการพัฒนาผลิตภัณฑ์อุตสาหกรรมจากแนวคิดสู่การทดสอบได้ในเวลาไม่กี่วันด้วย Additive Manufacturing

Article

เวลาคือเงิน — โดยเฉพาะในการพัฒนาผลิตภัณฑ์ใหม่ ทุกวันที่ล่าช้าในการออกแบบและทดสอบต้นแบบหมายถึงโอกาสทางการตลาดที่หลุดลอยไป Rapid Prototyping ด้วย Additive Manufacturing กำลังย่อเวลาจากแนวคิดสู่ต้นแบบที่จับต้องได้จากหลายสัปดาห์เหลือเพียง ไม่กี่ชั่วโมง Rapid Prototyping คืออะไร? Rapid Prototyping คือกระบวนการสร้างต้นแบบทางกายภาพ (Physical Prototype) ของชิ้นส่วนหรือผลิตภัณฑ์อย่างรวดเร็ว โดยใช้เทคโนโลยีการพิมพ์สามมิติ (3D Printing) และเทคโนโลยีการสร้างชั้นวัสดุอื่นๆ เพื่อให้ทีมออกแบบและวิศวกรสามารถ มองเห็น สัมผัส และทดสอบ ผลิตภัณฑ์ได้ตั้งแต่ขั้นตอนแรกของการพัฒนา ก่อนที่จะลงทุนผลิตจริงด้วยวิธีแบบดั้งเดิม เช่น การฉีดขึ้นรูปหรือการตัดเฉือน เป้าหมายหลักของ Rapid Prototyping ไม่ใช่การผลิตชิ้นส่วนขั้นสุดท้าย แต่คือการ เร่งวงจรการเรียนรู้ (Design Iteration Cycle) ให้ทีมพัฒนาผลิตภัณฑ์ได้ทดลอง ปรับปรุง และตรวจสอบไอเดียหลายรอบในเวลาอันสั้น ก่อนตัดสินใจออกแบบขั้นสุดท้าย ประเภทของต้นแบบ (Types of Prototypes) Rapid Prototyping ไม่ได้มีแค่ประเภทเดียว แต่มีหลายระดับตามวัตถุประสงค์ของการทดสอบ: 1. Concept Model (ต้นแบบเชิงแนวคิด) ต้นแบบที่เน้นรูปทรงและขนาดภายนอก เพื่อให้ทีมและผู้มีส่วนได้ส่วนเสียเห็นภาพรวมของผลิตภัณฑ์ ไม่ต้องการสมบัติเชิงกลใดๆ มักพิมพ์ด้วยวัสดุพื้นฐานเช่น PLA ใช้เวลาเพียงไม่กี่ชั่วโมง เหมาะสำหรับขั้นตอน Brainstorming และนำเสนอแนวคิด 2. Form & Fit Prototype (ต้นแบบรูปทรงและการประกอบ) ต้นแบบที่มีความแม่นยำในขนาดและรูปทรงเพียงพอที่จะทดสอบ การประกอบเข้าด้วยกัน ของชิ้นส่วนหลายชิ้น ตรวจสอบว่าสอดคล้องกันไหม มี Interference หรือไม่ วัสดุที่ใช้ต้องมีความเสถียรขนาดพอสมควร 3. Functional Prototype (ต้นแบบใช้งานได้) ต้นแบบที่ ทำงานได้จริง ใกล้เคียงผลิตภัณฑ์ขั้นสุดท้าย สามารถทดสอบฟังก์ชันทางกล ทนแรง ทนอุณหภูมิ และผ่านสภาวะการใช้งานจริงบางส่วน ต้องเลือกวัสดุและเทคโนโลยีพิมพ์ที่ให้สมบัติเชิงกลใกล้เคียงวัสดุที่จะใช้ผลิตจริง เช่น Nylon, TPU หรือวัสดุวิศวกรรม 4. Pre-Production Prototype (ต้นแบบก่อนผลิต) ต้นแบบที่ใช้วัสดุและกระบวนการผลิตใกล้เคียงการผลิตจริงมากที่สุด เพื่อทดสอบกระบวนการผลิต คุณภาพ และปัญหาที่อาจเกิดในสายการผลิต อาจใช้วิธีพิมพ์แม่พิมพ์เร็ว (Rapid Tooling) เพื่อฉีดขึ้นรูปชิ้นจริงจำนวนน้อย เทคโนโลยีพิมพ์สำหรับ Rapid Prototyping เทคโนโลยี จุดเด่น เหมาะกับ FDM เข้าถึงง่าย ใช้วัสดุหลากหลาย ประหยัดวัสดุต่อชิ้น Concept Model, Form & Fit, ต้นแบบทั่วไป SLA พื้นผิวเรียบมัน ความละเอียดสูงมาก ชิ้นส่วนเล็กละเอียด แม่พิมพ์ยาง ต้นแบบงานศิลปะ…
